| Nombre De La Marca: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Número De Modelo: | Transportes llanos sin plomo bimetálicos de JF800 JF720 JF700 |
| Cuota De Producción: | Negociables |
| Precio: | Negociable |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | buje bimetálico de lanzamiento, China, fabricantes, proveedores, fábrica, uno mismo al por mayor, mé |
La construcción de pared delgada de los bujes de manguito bimetálicos que cumplen con ROHS ofrece una solución compacta y eficiente para conjuntos de cojinetes de precisión. Estos bujes están diseñados con una combinación única de materiales que poseen una excelente resistencia al desgaste y propiedades autolubricantes.
Los bujes de manguito bimetálicos están compuestos por un respaldo de acero con una capa superpuesta de un metal más blando y lubricante, como bronce o aleación de plomo. Esta combinación garantiza una alta resistencia y durabilidad, al tiempo que proporciona un funcionamiento suave y fiable. El diseño de pared delgada reduce aún más el tamaño y el peso total de los bujes, lo que los hace adecuados para aplicaciones donde el espacio es limitado.
El cumplimiento de ROHS (Restricción de Sustancias Peligrosas) garantiza que los materiales utilizados en la fabricación de estos bujes sean respetuosos con el medio ambiente y estén libres de sustancias peligrosas. Esto no solo reduce el impacto ambiental de los productos, sino que también garantiza el cumplimiento de las regulaciones y estándares internacionales.
El proceso de mecanizado de precisión garantiza que los bujes cumplan con estrictas tolerancias dimensionales y requisitos de acabado superficial. Esta precisión es crucial para aplicaciones donde se requiere una alineación y ajuste precisos, como en transmisiones automotrices, maquinaria industrial y otros equipos de alta precisión.
El tamaño compacto y el rendimiento superior de estos bujes de manguito bimetálicos que cumplen con ROHS los convierten en una opción ideal para conjuntos de cojinetes de precisión. Proporcionan un funcionamiento suave y fiable con mínima fricción y desgaste, lo que resulta en una vida útil más larga y menores requisitos de mantenimiento.

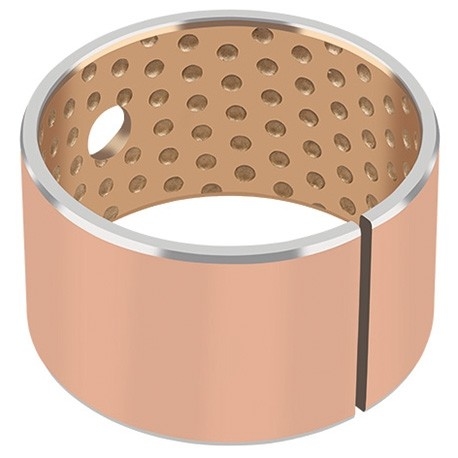

La construcción de pared delgada permite bujes de manguito bimetálicos compactos Rohs. Libertad de diseño del conjunto de cojinetes de indentaciones: personalizable para satisfacer necesidades específicas de indentación y forma. Buje de bronce de acero bimetálico a un sustrato de acero de bajo carbono de alta calidad, la superficie de la aleación de plomo-cobre sinterizada como la cara, de acuerdo con las condiciones y se puede procesar utilizando todo tipo de orificios de sumidero u orificios de aceite en la superficie de la capa de aleación. Cojinetes metálicos y bimetálicos.
Cojinetes bimetálicos son capaces de soportar cargas pesadas y condiciones de carga de choque.
La superficie interna de los bujes bimetálicos puede incluir diferentes tipos de canales, para satisfacer los diversos tipos de aplicaciones y condiciones de lubricación en las que se pueden utilizar los bujes.
Cojinetes de bronce.
Cojinetes sinterizados.
Anillos de acero.
Nuestros cojinetes autolubricantes se colocan en el chasis del mecanismo de desplazamiento, elementos de la carrocería y componentes hidráulicos. Incluye lubricación bimetálica de rodamientos, cojinetes autolubricantes a base de metal y rodamientos de plástico autolubricantes.
Estos cojinetes tienen material bajo alta carga, excelente resistencia al desgaste y efecto antipolvo, y la tecnología de cojinetes autolubricantes permite ciclos de mantenimiento más largos, mejora el uso del equipo, reduce los costos de mantenimiento.
VIIPLUS CHINA ofrece una amplia selección de bujes de manguito para satisfacer las necesidades de ingeniería de superficies más exigentes del mundo.
Fabricamos metal-polímero, bujes diseñados, bujes de acero inoxidable compuesto reforzado con fibra 316 o 304, cojinetes metálicos y bimetálicos y recubrimientos de polímero junto con una gama de conjuntos de soporte, bloques de bujes y placas de empuje. Visite nuestro sitio web tstar.com
PDF técnicoCOJINETES PLANOS BIMETÁLICOS Y COJINETES DE MANGUITO FABRICADOS EN...
| Datos técnicos | |||||||
| Datos | COJINETES METÁLICOS DE BUJES BIMETÁLICOS | ||||||
| SAE-797 | SAE-799 | DIN17670 | BS PB1 | CuSn6(2.1020) | SAE-783 | ||
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| Material | Acero+ | Acero+ | Acero+ | Acero+ | Acero+ | Acero+ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| Dureza de la capa de aleación HB | 80~120 | 45~70 | 70~100 | 70~100 | 70~100 | 30~40 | |
| Carga dinámica máxima P N/mm² | 150 | 130 | 130 | 130 | 130 | 100 | |
| Velocidad máxima V m/s | Lubricación con grasa | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| Límite máximo de PV N/mm²·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| Coeficiente de fricción u | 0.05~0.10 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | - | |
| Velocidad máxima V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| Límite máximo de PV N/mm²·m/s | Lubricación con aceite | 10 | 10 | 10 | 10 | 10 | 8 |
| Coeficiente de fricción u | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.05~0.02 | |
| Temperatura máxima de trabajo ℃ | Lubricación con grasa | 150 | 150 | 150 | 150 | 150 | 150 |
| Lubricación con aceite | 250 | 250 | 250 | 250 | 250 | 250 | |
| Conductividad térmica W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| Coeficiente de expansión lineal | 18×10-6/K﹣¹ | 19×10-6/K﹣¹ | 18×10-6/K﹣¹ | 18×10-6/K﹣¹ | 19×10-6/K﹣¹ | 18×10-6/K﹣¹ | |
| Coincidir con el eje | Dureza HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
| Rugosidad Ra | 0.32~0.63 | 0.32~0.63 | 0.16~0.63 | 0.32~0.63 | 0.16~0.63 | 0.16~0.6 |
|
— Aeroespacial
— Automotriz
— Industrial
— Agrícola
— Construcción
— Petróleo y gas
— Energía
— Potencia de fluidos
Ventajas de los bujes bimetálicos
baja fricción, alta resistencia al desgaste
los bajos coeficientes de fricción eliminan la
necesidad de lubricación al tiempo que reducen el desgaste
y prolongan la vida útil.
Sin mantenimiento
Ideal para aplicaciones que requieren una larga vida útil
sin mantenimiento regular ni funcionamiento
condiciones con poca o ninguna lubricación.
Reduzca los costos del eje al eliminar la necesidad
Menor costo del sistema
de endurecimiento y mecanizado de caminos de grasa.
La construcción compacta de una sola pieza proporciona
ahorro de espacio y peso y simplifica
el montaje.
Ambiental
Las soluciones sin grasa y sin plomo cumplen
con las regulaciones ambientales cada vez más estrictas
tales como la directiva RoHS para
equipos eléctricos y electrónicos.
Bujes bimetálicos competitivosPrecio,El buje bimetálico de alta calidad estándar SAE-797 se basa en acero y se sinteriza con CuPb10Sn10 o CuSn6Zn6Pb3 como capa de revestimiento. El tipo más fuerte de bujes bimetálicos y ampliamente aplicado en muchos campos.
Este tipo tiene el mejor rendimiento dentro del rango de bujes construidos con aleación Cu-Pb. Por lo tanto, tiene una amplia aplicación y es más adecuado para donde hay velocidad media y alto impacto, etc.
El especialista en cojinetes bimetálicos con tamaño de diseño de fabricación de material personalizado
VIIPLUS ha estado demostrando su vasta experiencia y conocimientos técnicos en la fabricación y comercialización de cojinetes bimetálicos, bujes y unidades de accionamiento. Benefíciese de expertos que buscan la solución de cojinete deslizante perfecta para usted, diseñada para sus aplicaciones especiales.
CuPb10Sn10 tiene un mayor contenido de plomo, lo que le da una mejor ventaja para velocidades de rotación más altas. Además, la capa deslizante bimetálica tiene bolsillos de lubricación que también son adecuados para la lubricación con aceite y, por lo tanto, permiten que este material de buje funcione a velocidades de rotación mucho más altas.
| Especificaciones para aleaciones de bronce bimetálicas: | ||||
| Tipo de material | Especificación de la aleación de bronce | Dureza de la aleación de bronce HB | Carga dinámica máxima permitida | Temperatura máxima °C |
| Bi-Metal-800 | CuPb10Sn10 o CuSn6Zn6Pb3 | 70~100 | 65 | 260 |
| Bi-Metal-720 | CuPb24Sn4 | 45~70 | 38 | 200 |
| Bi-Metal-700 | CuPb30 | 30~45 | 25 | 170 |
| Bi-Metal-20 | AlSn20Cu | 30~40 | 30 | 150 |
| Bi-Metal-930 | CuSn6.5P0.1 | 60-90 | 65 | 200 |
Póngase en contacto con su representante de ventas en China para
selección de productos y asistencia de diseño.
