LOS TAMAÑOS MÉTRICOS SALTAN SIN PLOMO BIMETÁLICO DE BUSH DE LA HOJA

Lugar de origen Fabricantes que llevan bimetálicos
Nombre de la marca bimetal SAE-797 SAE 48 SAE-799 bushings
Certificación Bimetal Bush Material CuPb10Sn10、CuPb6Sn6Zn3 CuPb24Sn4...
Número de modelo Transportes llanos sin plomo bimetálicos de JF800 JF720 JF700
Cantidad de orden mínima 800 pedazos/pedazos (Min. Order)
Precio $0.20 - $2.00 / Pieces ,Negotiable
Detalles de empaquetado estándar internacional del cartón de los bujes bimetálicos de la exportación y de la importación
Tiempo de entrega Buje bimetálico de la fabricación en existencia, entregado dentro de días.
Condiciones de pago TT POR ADELANTADO Western Union
Capacidad de la fuente buje bimetálico de lanzamiento, China, fabricantes, proveedores, fábrica, uno mismo al por mayor, mé

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
El material Bimetal sin plomo característico Las demás
Tamaño Tamaños imperiales y métricos,tamaño estándar disponible El tipo Las demás máquinas de la partida 8523 incluidas en el capítulo 85 incluyen:
Cubierta Arbusto de hojas de primavera Suministradores Arbusto bimetal Muestra de buceo Disponible en el fabricante de rodamientos de busquillas metálicas.
rodamientos bimetálicos Aplicación se utiliza en rodillos de vía, frenos de camiones y maquinaria agrícola, aplicaciones agrícolas, de con una longitud de más de 20 mm con dimensiones no estándar, diseños de rodamientos personalizados RoHS
Precio de fábrica de los rodamientos de bujes Tiffany@viiplus.com, por su parte. Fabricante de carcasas de rodamientos autolubricantes El objetivo de la medida es reducir el riesgo de contaminación.
La luz alta Arbusto de bronce con respaldo de acero, arbusto bimetal Envases de rodamientos bimetales Rodamiento bimetálico con soporte de acero y recubrimiento de bronce • Especialmente adecuado para r
Fabricantes de rodamientos de bujes Proveedores Exportadores Tiffany@viiplus.com, Bushings - Configuración y compra - https://www.viiplus.com.Com/
Resaltar

Hoja bimetálica Bush de la primavera

,

Los tamaños métricos saltan hoja Bush

,

Arbustos bimetálicos de los TAMAÑOS MÉTRICOS

Deja un mensaje
Descripción de producto

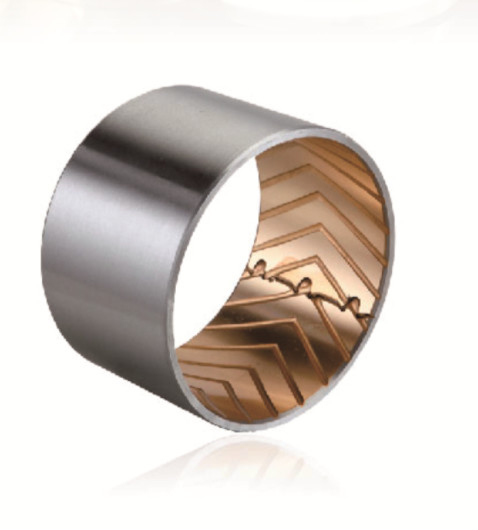

Los bujes de hoja de resorte bimetálicos sin plomo de tamaños métricos son una gama de bujes de alto rendimiento diseñados específicamente para satisfacer las demandas de diversas aplicaciones industriales y automotrices. Estos bujes cuentan con una construcción bimetálica única que combina los beneficios de dos o más metales, creando un material que es fuerte y resistente al desgaste.

La característica principal de estos casquillos es su composición sin plomo, lo que los hace respetuosos con el medio ambiente y seguros de usar. La ausencia de plomo no solo reduce los posibles riesgos para la salud asociados con la exposición al plomo, sino que también contribuye a un proceso de fabricación más sostenible.

Además, el diseño de láminas elásticas de estos bujes les permite adaptarse a diferentes condiciones de carga y mantener un nivel de rendimiento constante. Esta flexibilidad garantiza que los bujes puedan reducir eficazmente la fricción y el desgaste, incluso bajo cargas elevadas y condiciones de funcionamiento variables.

Disponibles en una variedad de tamaños métricos, estos bujes de resorte bimetálicos sin plomo se pueden integrar fácilmente en una amplia variedad de sistemas mecánicos. Su versatilidad y características de alto rendimiento los convierten en una opción ideal para su uso en motores de automóviles, maquinaria industrial y otras aplicaciones donde la durabilidad y la confiabilidad son cruciales.

En resumen, los bujes de hoja de resorte bimetálicos sin plomo de tamaños métricos son bujes de alto rendimiento que ofrecen una resistencia al desgaste excepcional, adaptabilidad y respeto por el medio ambiente. Su exclusiva construcción bimetálica y su composición sin plomo los convierten en una opción superior para diversas aplicaciones industriales y automotrices.



Proveedores de arbustos de hojas de primavera Arbustos bimetálicos



Casquillos bimetálicos

Proveedores de Cojinete de hoja de resorte con cojinete autolubricante bimetálico JF-800
Pasión multiplicada por 5
Los bujes bimetálicos, las tejas de eje y las arandelas de empuje de la serie JF-800 están hechos de acero de bajo carbono de alta calidad con polvo de bronce sinterizado en la superficie, que son adecuados para el movimiento giratorio y oscilante con carga alta y baja velocidad. Con un bajo coeficiente de fricción, buena resistencia al desgaste, larga vida útil y buen rendimiento anti-mordida, la capa de aleación de cobre se puede procesar para varios tipos de cavidades de aceite y ranuras de aceite según los requisitos. Los productos son ampliamente utilizados en maquinaria minera, locomotoras de vapor, maquinaria de construcción, maquinaria agrícola, maquinaria de laminación de acero, etc.



Elcasquillo bimetálicoEstá respaldado por acero de alta calidad con estaño.aleación de plomo y bronce(CuSn10Pb10)sinterizado en su superficie.



Proveedores de bujes de hojas de resorte Los bujes bimetálicos se utilizan ampliamente en diversas industrias del sector automotriz, como motores, cajas de transmisión, vehículos.



Proveedores de arbustos de hojas primaverales



Bujes de rueda de apoyo, bujes de rueda guía, piezas de recambio de bujes



- Casquillo de cojinete de biela
- Casquillo de manguito para balancín
- Casquillo del cojinete del árbol de levas



Bimetallic Bushes Bearing Steel Backed Bronze

Cojinetes lisos bimetálicos sin plomo



  JF-800

Cojinetes lisos bimetálicos sin plomo

JF-720 JF-700 JF-20 JF-930 JF-08G
  CuPb10Sn10 CuPb24Sn4 CuPb30 AlSn20Cu CuPb6.5P0.1 CuPb10Sn10
  70~100HB 45 ~ 70 HB 30 ~ 45 HB 30~40HB 69~90HB 70~100HB


Norma SAE-797.Acero inoxidable 304.

UNS C93700.Clevite F100.Daido

L10.DAB D57.Mogul Federal HF2.

Buje de baja fricciónSY. Glyco66. Miba2. 1010. Taiho

HF2.Kar l SchmiatKS940SSAE-797.DIN

CuPb10Sn.Norma JIS-LBC3.Número de serie C93700.

CleviteF100.DaidoL10.El día B D57.

Buje de baja fricción Federal Mogul HF2SY. Glyco66.

Miba 2.1010. Taiho HF2.Karl Schmiat Ks940s

Valor de la gravedad específica (SAE) = 799.

GLICÓ 68.

Norma JIS-LBC6.

DAIDO L23.

Claciersx.

ACLF250

Norma SAE-783.

GLICÓ74.

JIS-AJL

Norma SAE-48.

JIS-KJ3





Selección de bujes



Cojinetes de cojinetes bimetálicostenerAlto rendimiento ambientalCojinetes metálicos duales amigables que son productos especificados por el cliente. Los casquillos de cojinetes bimetálicos utilizanplaca de acero con bajo contenido de carbonocomo base de apoyo y procesos de sinterización y laminación de pulvimetalurgia para formar un acero sin plomoCuSn8NiProducto de aleación de acero y cobre. Los materiales de este producto cumplen con el directorio/reglamento/norma RoHS y, en determinadas circunstancias, pueden sustituir a los productos JF800.casquillos de cojinete bimetálicosTienen una gran capacidad de carga y buena resistencia al desgaste. Su defecto es que no se pueden utilizar sin lubricación con aceite. En lugares donde la lubricación con aceite es suficiente,casquillos de cojinete bimetálicosTienen un rendimiento superior.


Nuestro equipo de asistentes de ventas le brindará el servicio de bujes de bronce para cada una de sus necesidades.



Spring Leaf Bush Suppliers Bimetallic BushesLOS TAMAÑOS MÉTRICOS SALTAN SIN PLOMO BIMETÁLICO DE BUSH DE LA HOJA 2



Respuesta rápida


Una vez que recibamos su solicitud, nos comunicaremos con usted y le recomendaremos el tipo calificado de bujes deslizantes dentro de las 24 horas.



Cojinetes lisos bimetálicos sin plomoTamaños imperiales y métricos de casquilloCon ranuras. Cojinetes de pared delgada Cojinetes de metal, bimetálicos y de acero, bujes de bronce sinterizado fabricados a pedido en China. Cojinetes lisos bimetálicos a alternativas estándar. Fabricante de cojinetes de buje bimetálico | Serie de bujes de bronce y acero cilíndricos. Bujes cilíndricos Arandelas de empuje, tiras o diseños especiales. Los materiales de cojinetes deslizantes de bujes sinterizados bimetálicos especializados (bujes de bronce con respaldo de acero) con las diversas configuraciones se han reunido como una guía de servicio gratuita para soporte de ingeniería. El sitio web en líneabroncegleitelager.comLa información sobre bujes bimetálicos le ayudará a elegir el buje bimetálico y los cojinetes deslizantes correctos para sus aplicaciones junto con útiles consejos de diseño.

Formas de cojinetes fabricadas bajo pedido: casquillos cilíndricos y placas deslizantes con dimensiones no estándar, diseños de cojinetes personalizados RoHS.Fabricación OEMSocio para productos de piezas, componentes y bujes bimetálicos personalizados

Cojinetes bimetálicosSon capaces de soportar cargas pesadas y condiciones de carga de impacto. Nuestros cojinetes bimetálicos tienen capacidades anticorrosivas y sonFáciles de instalar, lo que los hace ideales para reemplazos de emergencia.
Bujes guía de metal y bimetálicos con respaldo de acero al carbono o bronce

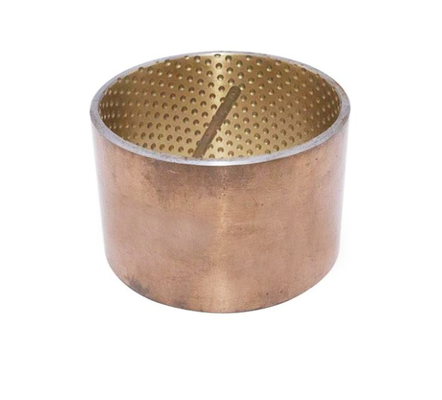

COJINETES BIMETÁLICOS Casquillos cilíndricos normales, ranuras, orificios de aceite, ranuras, etc. Cojinetes deslizantes métricos de acero con revestimiento bimetálico y serie de bronce. Haga clic aquí para acceder a nuestro catálogo en línea de cojinetes deslizantes de acero con revestimiento bimetálicoCOJINETES LISO Y COJINETES DE MANGUITO BIMETALES FABRICADOS EN...y especificador de cojinetes partidos de manguito para bujes de la serie bimetálica con productos de tamaño en pulgadas, incluidas descargas de bujes de material.

El diseño de hendiduras de aceite.
Para lubricar completamente el buje durante el funcionamiento, se recomiendan las hendiduras con el tamaño que se indica a continuación. Deben fabricarse de acuerdo con la norma que se indica a continuación si no hay requisitos especiales.
Sobredosis de Bush Más que a 14 ~ 22 22!44 40 ~ 50 50 ~ 100 100 ~ 180
Orificio de lubricación 3 3 3 6 7
El orificio de lubricación debe estar alejado de la junta a tope y del área de carga y también debe estar diseñado para facilitar la alimentación de aceite.



Espesor normal del bimetal JF y sus tolerancias
Espesor de tolerancia 1 1.5 2 2.5 3 3.5 4 5
Espesor del acero
apoyo
0.6 1 1.4 1.9 2.3 2.8 3.2 4
Espesor del bronce
capa
0,4 0,5 0.6 0.6 0,7 0,7 0,8 1.0
Muro fabricable
espesor
1+0,25
+0,15
1.5+0,25
+0,15
2+0,25
+0,15
2.5+0,25
+0,15
3+0,25
+0,15
3.5+0,25
+0,15
4+0,25
+0,15
4+0,25
+0,15
Muro fabricado
espesor
1-0,025 1.5-0,03 2-0,035 2.5-0,04 3-0,045 3.5-0,05 4-0,055 4-0,06



Composición química del buje bimetálico JF JF
Espesor de tolerancia JF-800 JF-720 JF-700 JF-20
Cu Resto Resto Resto 0,7 ~ 1,3
Pb 9.0 ~ 11.0 21,0 ~ 27,0 26,0 ~ 33,0 -
Sn 9.0 ~ 11.0 3.0 ~ 4.5 0,5 17,5 ~ 22,5
Zinc 0,5 0,5 0,5 -
PAG 0,1 0,1 0,1
0,7 0,7 0,7 0,7
Ni 0,5 0,5 0,5 0,1
Sb 0,2 0,2 0,2 -
Ai - - -
Si - - - 0,7
Minnesota - - - 0,7
- - - 0,2
Otro 0,5 0,5 0,5 0,5



Propiedades físicas del buje JFBimetel
Propiedades físicas JF-800 JF-720 JF-700 JF-20
Presión de carga estática máxima
N/mm2
150 130 120 100
Resistencia a la tracción
N/mm2
150 150 200 200
Velocidad máxima (aceite) m/s 5 10 15 25
Coeficiente de fricción (Oill) 0,06 ~ 0,14 0,06 ~ 0,16 0,08 ~ 0,16 0,08 ~ 0,17
Límite de PV
N/mm2 m/s
Grasa 2.8 2.8 2.5 -
Aceite 10 10 8 6
"Clasificación de fatiga del zafiro MPa 125 115 105 85





Tipo:-Con brida
-Bronce macizo
-Unión soldada
-Articulación dividida
-Cerradura de apriete
-Sinterizado / Metal en polvo
-Grafito Impregnado



Bimetallic Bushes



Solicitud



El buje bimetálico beneficiará principalmente a las transmisiones y frenos de camiones, así como a las aplicaciones agrícolas, de manipulación mecánica y de elevación.Alta capacidad de carga y muy buena resistencia a la fatiga a altas temperaturas.

Los cojinetes bimetálicos pueden soportar cargas pesadas y condiciones de carga de impacto. Nuestros cojinetes bimetálicos tienen propiedades anticorrosivas y son fáciles de instalar, lo que los hace ideales para reemplazos de emergencia. VIIPLUS está disponible con respaldo de acero inoxidable, acero al carbono o bronce.

Los bujes están hechos deBronce al plomo con respaldo de aceroBujes revestidos y tienen las siguientes capas:



  • Polvo de bronce sinterizado: buena resistencia al desgaste y excelente capacidad de carga.
  • El respaldo de acero proporciona una capacidad de carga excepcionalmente alta y una excelente disipación del calor.
  • Recubrimiento de cobre de 0,002 mm, buena resistencia a la corrosión.



Los bujes de pared delgada de los cojinetes bimetálicos están disponibles con respaldo de acero inoxidable, acero al carbono o bronce. Los bujes bimetálicos pueden soportar cargas pesadas y condiciones de carga de impacto. Nuestros cojinetes bimetálicos tienen capacidades anticorrosión y son fáciles de instalar, lo que los hace ideales para reemplazos de emergencia.



Se trata de un material bimetálico para cojinetes en el que una aleación de aluminio y una aleación de cobre forman una estructura de dos o tres capas con un soporte de acero. Esta estructura, cuya resistencia mecánica es alta,Se puede utilizar en condiciones lubricadas y en operaciones de alta velocidad/alta carga.



Puede fabricarse a partir de una variedad de materiales diferentes, dependiendo de la aplicación, las condiciones de uso y la lubricación.

La capacidad de carga se puede mejorar mediante orificios de aceite, ranuras, etc., según las condiciones de lubricación. En algunos casos, también se puede utilizar un rodamiento seco en condiciones lubricadas.

Bujes de rodillos portadores



Viiplus ofrece una amplia gama de tamaños, formas y materiales en cojinetes monometálicos y bimetálicos. Los cojinetes bimetálicos y metálicos ofrecenExcelente resistencia a la corrosión en aplicaciones industriales al aire libre y en entornos acuáticos, marinos y offshore.



¿Qué son los cojinetes y bujes bimetálicos?



El cojinete bimetálico es uno de los sistemas de lubricación de cojinetes, el producto esRespaldo de acero con bajo contenido de carbono y alta calidad como sustrato, la aleación de bronce en la superficie, a través de variosalta temperaturaSinterización y densidad y bobinado de tiras bimetálicas de cobre y acero laminado, adecuadas paracarga de impacto media y alta debajo del buje y la arandela de empuje, etc., para muchos tipos de USOS.

Los bujes de cojinetes bimetálicos están compuestos por dos tiras de metal, en dos materiales diferentes; el primero normalmente es de acero/bronce/acero inoxidable respaldado conBaja fricción y excelente resistencia al desgaste.



  • Cojinete deslizante bimetálico autolubricante sin aceite JF800
  • JF800Acero + Plomo Bronce Polvo Lubricante convencional



Bimetallic Bushes



Característica



Cojinetes de acero de bronce bimetálico sin aceite, cojinetes de casquillo dividido VSB-80, tamaño estándar, compuestos personalizadosCuPb10Sn10casquillo bimetálicoSin aceite de alta calidadBuje metálico bimetálico JF800



  • Cojinete deslizante compuesto envuelto
  • Acero/bronce revestido de cobre o estañado
  • Bajo mantenimiento
  • Con bolsillos de lubricación



El respaldo de acero proporciona una excepcionalAlta capacidad de carga, excelente disipación del calor.El polvo de bronce sinterizado proporcionaBuena resistencia al desgaste y excelente capacidad de carga.El revestimiento de cobre tieneBuena resistencia a la corrosión.





Cojinete bimetálico conRespaldo de acero y revestimiento de bronce

Composición para cojinetes sin plomo con hendiduras como depósito para la grasa, también disponible sin hendiduras

Alta capacidad de carga, muy buena resistencia a la fatiga a altas temperaturas.

Adecuado para duras condiciones de funcionamiento.

Especialmente adecuado paraCargas específicas elevadas con movimiento oscilante y baja frecuencia.

Ejes torneados finos adecuados







Aplicación tipica



Se recomienda utilizar este material bajo las siguientes condiciones:Velocidad media y carga mediaCondición con lubricación con aceite o grasa. Se usa ampliamente para extremos de varilla de motor, buje de pivote central, rodillos del tren de rodaje, ojales de varilla de cilindro hidráulico de máquinas de construcción y cojinetes de junta esférica de máquinas agrícolas. Debido a que este material contiene plomo, no se permite el uso de piezas específicas de acuerdo con ciertas leyes o regulaciones. Se usa ampliamente en la industria automotriz, como engranajes de dirección, dirección asistida, bujes de pedales, bujes de pivote central, pivotes de portón trasero, manipulación mecánica, equipos de elevación, motores hidráulicos, máquinas agrícolas, etc.



  • Buje para carretillas elevadoras
  • Buje para transpaletas
  • Grúas de bronce
  • Excavadoras que llevan bronce



Datos técnicos



Límite de carga dinámica

60 N/mm²

Carga estática

120 N/mm²

coeficiente de fricción

0,08 ~ 0,2

Límite de PV

2,8 N/mm²*m/s

Máxima velocidad

>2 m/s

Límite de temperatura

-40 °C ~ +250 °C







Bimetal Bearing Bushes.

Propiedades



  • Para alta capacidad de carga y movimiento oscilante,así como para operaciones difíciles y cargas térmicas. Lubricación de larga duración gracias al almacenamiento de lubricante.



Materiales



  • Material de soporte Acero revestido de cobre/estañado
  • Capa deslizanteCuPb10Sn10



Detalles de tolerancia



  • Carcasa ØH7
  • Diámetro interior del casquillo después del montaje: H9
  • Tolerancia del eje f7 a h8



Mantenimiento



  • es unCojinete deslizante compuesto de bajo mantenimiento,Sin embargo, es necesaria una lubricación primaria. Es posible la lubricación con aceite o grasa. ¡Gracias al almacenamiento de lubricante sólido, las holguras de lubricación se reducen al mínimo!







Bimetal Bearing Bushes.



























Tamaño de bujes bimetálicos





Tabla de tolerancias de ajuste y tamaño de cojinetes bimetálicos JF800



d



D


Bien
Espesor






sobredosis
Tolerancia




ID(H8)
Tolerancia




H7
Orificio de la carcasa




Revista f7
Diámetro



f1



f2



L0-0,40

10

15

20

25

30

40

50

60

80

90

100

10

12











1

12 +0,065
+0,030

10 +0,022
-0.000

12 +0,018

10 -0,013
-0.000

0,5

0.3

1010

1015

1020

















12

14

14 +0,065
+0,030

12 +0,027
-0.000

14 +0,018

12 -0,016
-0.000

0,5

0.3

1210

1215

1220

















14

dieciséis

16 +0,065
+0,030

14 +0,027
-0.000

16 +0,018

14 -0,016
-0.000

0,5

0.3

1410

1415

1420

















15

17

17 +0,065
+0,030

15 +0,027
-0.000

17 +0,018

15 -0,016
-0.000

0,5

0.3

1510

1515

1520

















dieciséis

18

18 +0,075
+0,035

16 +0,027
-0.000

18 +0,018

16 -0,016
-0.000

0,8

0,4

1610

1615

1620

















18

20

20 +0,075
+0,035

18 +0,033
-0.000

20 +0,021

18 -0,016
-0.000

0,8

0,4

1810

1815

1820

1825















20

23



1.5

23 +0,075
+0,035

20 +0,033
-0.000

23 +0,021

20 -0,033
-0.000

0,8

0,4

2010

2015

2020

2025















22

25

25 +0,075
+0,035

22 +0,033
-0.000

25 +0,021

22 -0,033
-0.000

0,8

0,4

2210

2215

2220

2225















24

27

27 +0,075
+0,035

24 +0,033
-0.000

27 +0,021

24 -0,033
-0.000

1.0

0,5

2410

2415

2420

2425

2430













25

28

28 +0,075
+0,035

25 +0,033
-0.000

28 +0,021

25 -0,033
-0.000

1.0

0,5



2515

2520

2525

2530













26

30













2

30 +0,075
+0,035

26 +0,033
-0.000

30 +0,021

26 -0,033
-0.000

1.0

0,5



2615

2620

2625

2630













28

32

32 +0,085
+0,045

28 +0,033
-0.000

32 +0,025

28 -0,033
-0.000

1.0

0,5



2815

2820

2825

2830

2840











30

34

34 +0,085
+0,045

30 +0,039
-0.000

34 +0,025

30 -0,039
-0.000

1.2

0.6



3015

3020

3025

3030

3040











32

36

36 +0,085
+0,045

32 +0,039
-0.000

36 +0,025

32 -0,039
-0.000

1.2

0.6



3215

3220

3225

3230

3240











35

39

39 +0,085
+0,045

35 +0,039
-0.000

39 +0,025

35 -0,039
-0.000

1.2

0.6





3520

3525

3530

3540

3550









38

42

42 +0,085
+0,045

38 +0,039
-0.000

42 +0,025

38 -0,039
-0.000

1.2

0.6





3820

3825

3830

3840

3850









40

44

44 +0,085
+0,045

40 +0,039
-0.000

44 +0,025

40 -0,039
-0.000

1.2

0.6





4020

4025

4030

4040

4050









45

50















2.5

50 +0,085
+0,045

45 +0,039
-0.000

50 + 0,025

45 -0,039
-0.000

1.5

1.0







4525

4530

4540

4550









50

55

55 +0,100
+0,055

50 +0,039
-0.000

44 +0,030

50 -0,039
-0.000

1.5

1.0









5030

5040

5050

5060







55

60

60 + 0,100
+0,055

55 +0,046
-0.000

60 +0,030

55 -0,046
-0.000

1.5

1.0









5530

5540

5550

5560







60

sesenta y cinco

65 +0,100
+0,055

60 +0,046
-0.000

65 +0,030

60 -0,046
-0.000

1.5

1.0









6030

6040

6050

6060







sesenta y cinco

70

70 + 0,100
+0,055

65 +0,046
-0.000

70 +0,030

65 -0,046
-0.000

1.5

1.0









6530

6540

6550

6560







70

75

75 + 0,100
+0,055

70 +0,046
-0.000

75 +0,030

50 -0,046
-0.000

1.5

1.0









7030

7040

7050

7060

7080





75

80

80 + 0,100
+0,055

75 +0,046
-0.000

80 +0,035

75 -0,046
-0.000

1.5

1.0









7530

7540

7550

7560







80

85

85 + 0,100
+0,070

80 +0,054
-0.000

85 +0,035

80 -0,054
-0.000

1.5

1.0











8040

8050

8060

8080





84

90







3

90 + 0,120
+0,070

84 +0,054
-0,028

90 +0,035

84 -0,054
-0.000

1.8

1.2











8440

8450

8460

8480





89

95

95 +0,120
+0,070

89 +0,054
-0,028

95 +0,035

89 -0,054
-0.000

1.8

1.2











8940

8950

8960

8980





94

100

100 + 0,120
+0,070

94 +0,054
-0,028

100 +0,035

94 -0,054
-0.000

1.8

1.2













9450

9460

9480





99

105

105 +0,120
+0,070

99 +0,054
-0,028

105 +0,035

99 -0,054
-0.000

1.8

1.2













9950

9960

9980





104

110

110 + 0,120
+0,070

104 +0,054
-0,028

110 +0,035

104 -0,054
-0.000

1.8

1.2













10450

10460

10480





109

115

115 +0,120
+0,070

109 +0,054
-0,028

115 +0,035

109 -0,054
-0.000

1.8

1.2













10950

10960

10980





114

120

120 + 0,120
+0,070

114 +0,054
-0,028

120 + 0,040

114 -0,054
-0.000

1.8

1.2













11450

11460

11480





119

125

125 +0,170
+0,100

119 +0,054
-0,028

125 +0,040

119 -0,054
-0.000

1.8

1.2













11950

11960

11980





123

130

3.5





















130 + 0,170
+0,100

123 +0,054
-0,028

1130 +0,040

123 -0,054
-0.000

2

1.5













12350

12360

12380



123100

128

135

135 +0,170
+0,100

128 +0,063
-0,028

135 +0,040

128 -0,063
-0.000

2

1.5













12850

12860

12880



128100

133

140

140 + 0,170
+0,100

133 +0,063
-0,028

140 +0,040

133 -0,063
-0.000

2

1.5













13350

13360

13380



133100

138

145

145 +0,170
+0,100

138 +0,063
-0,028

145 +0,040

138 -0,063
-0.000

2

1.5















13860

13880



138100

143

150

150 + 0,170
+0,100

143 +0,063
-0,028

150 +0,040

143 -0,063
-0.000

2

1.5















14360

14380



143100

148

155

155 +0,170
+0,100

148 +0,063
-0,028

155 +0,040

148 -0,063
-0.000

2

1.5















14860

14880



14890

153

160

160 + 0,170
+0,100

153 +0,063
-0,028

160 +0,040

153 -0,063
-0.000

2

1.5















15360

15380



15390

158

165

165 +0,170
+0,100

158 +0,063
-0,028

165 +0,040

158 -0,063
-0.000

2

1.5















15860

15880



158100

163

170

170 + 0,170
+0,100

163 +0,063
-0,028

170 +0,040

163 -0,063
-0.000

2

1.5















16360

16380



163100

168

175

175 + 0,170
+0,100

168 +0,063
-0,028

175 +0,040

168 -0,063
-0.000

2

1.5















16860

16880



168100

173

180

180 + 0,170
+0,100

173 +0,063
-0,028

180 +0,040

173 -0,063
-0.000

2

1.5















17360

17380



173100

















Subtítulo



Dimensiones especiales disponibles bajo pedido.

Ponerse en contacto ...

Puede utilizar nuestro «Formulario de consulta» para ponerse en contacto con nosotros. Uno de nuestros equipos de ventas se pondrá en contacto con usted de inmediato.
