| Nombre De La Marca: | REPLACE OILLESS BEARINGS |
| Número De Modelo: | EL TIPO DEL BUJE ENSANCHÓ MANGA LLANA |
| Cuota De Producción: | Negociables |
| Precio: | Competitively Priced vs POM, Provides Lubricating Bush |
| Condiciones De Pago: | TT POR ADELANTADO Western Union |
| Capacidad De Suministro: | Bujes de bronce ensanchados, lavadoras de empuje de bronce, uno mismo que lubrica los bujes de bronc |

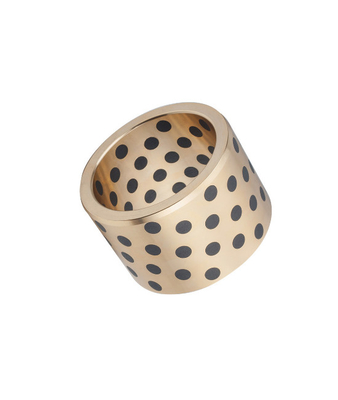

El cojinete de buje de grafito con brida de bronce fundido al manganeso C86300 430B con ranuras para aceite en las placas es un componente de alto rendimiento diseñado para aplicaciones exigentes. Fabricado en bronce fundido al manganeso C86300, ofrece una excelente resistencia al desgaste y durabilidad. El diseño con brida proporciona estabilidad y soporte adicionales, mientras que el inserto de grafito mejora aún más las propiedades de lubricación del cojinete y reduce la fricción. Las ranuras para aceite en las placas distribuyen eficazmente el lubricante, lo que garantiza un rendimiento constante y confiable. Este cojinete de buje es adecuado para una amplia gama de aplicaciones industriales, incluidas maquinaria, transmisión de potencia y más.
VIIPLUS INTERNATIONAL fabrica bujes de grafito con tapón de bronce de primera calidadhttps://viiplus.comPara operaciones mineras en China. Con calidad y precisión, también puede encontrar nuestrosCojinetes autolubricantes y cojinetes deslizantes, bujes de bronceCon la misma dureza y características de ingeniería que esperarías. Con un ajuste y durabilidad excepcionales.bujes de bronce grafito, espere lograr horas sin precedentes en su máquina.BCatálogo de fabricantes de bujes ronze en línea
Tienes acceso a las últimas descargas aquí. Haz clic en el botónBujes de bronce macizo con casquillos de grafito tapados.pdf...Símbolo de catálogo para visualizar el archivo y descargar el archivo del catálogo de cojinetes de buje autolubricantes.
| Requisitos químicos | ||||||||||||
| Cobre Aleación N.º UNS |
Composición, % máx., salvo que se indique lo contrario | |||||||||||
| Níquel | ||||||||||||
| Cobre | Estaño | Dirigir | Zinc | Hierro | Incluido | Aluminio | Manganeso | Antimonio | Azufre | Fósforo | Silicio | |
| Cobalto | ||||||||||||
| C86300 | 60,0–66,0 | 0,20 | 0,20 | 22,0–28,0 | 2.0–4.0 | 1.0A | 5,0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86,0–89,0 | 9.0–11.0 | 0,30 | 1.0–3.0 | 0,20 | 1.0A | 0,005 | ... | 0,20 | 0,05 | 0,05B | 0,005 |
| C91100 | 82,0–85,0 | 15,0–17,0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C91300 | 79,0–82,0 | 18,0–20,0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C93700 | 78,0–82,0 | 9.0–11.0 | 8.0–11.0 | 0,8 | 0,7do | 0,50A | 0,005 | ... | 0,50 | 0,08 | 0,10B | 0,005 |
| A Para determinar el mínimo de cobre, el cobre puede calcularse como cobre más níquel. | ||||||||||||
| B Para coladas continuas el fósforo será del 1,5 % como máximo. | ||||||||||||
| do El hierro deberá ser del 0,35 % como máximo cuando se utilice para soportes de acero. | ||||||||||||

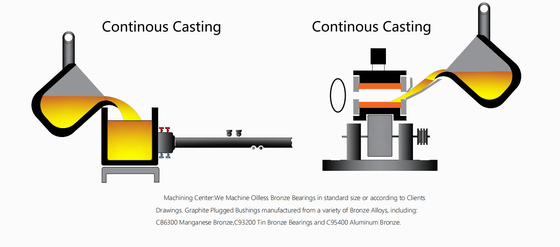

La colada continua es un método avanzado de colada en el que el metal fundido se vierte continuamente en un molde metálico especial llamado molde. La pieza fundida solidificada (encapsulada) se extrae continuamente del otro extremo del molde. El desarrollo de la colada continua es un medio importante para optimizar la estructura de la industria metalúrgica de China, que cambiará fundamentalmente la baja eficiencia y el alto consumo de la producción de material metálico de China, y promoverá el desarrollo de la estructura del producto en la dirección de la especialización. El desarrollo de tecnologías avanzadas de colada continua, como la colada continua casi final, la colada continua monocristalina, la colada continua de alta eficiencia y la carga en caliente de palanquilla de colada continua, será muy activo y promoverá el desarrollo de una serie de nuevos materiales.
La fundición centrífuga es una técnica y método de verter metal líquido en un molde que gira rápidamente para llenar el molde y formar una fundición. Debido al movimiento centrífugo, el metal líquido puede llenar bien el molde en la dirección radial y formar la superficie libre de la fundición. El orificio interior cilíndrico se puede obtener sin núcleo. Ayuda a eliminar gases e inclusiones de los metales líquidos. Afecta el proceso de cristalización del metal, mejorando así las propiedades mecánicas y físicas de las piezas fundidas.
Con lubricación de grafito sólido. También están disponibles diversas especificaciones de materiales y formas estándar y especiales.
– Sin mantenimiento (autolubricante)
– Adecuado para aplicaciones de carga pesada
– Soporta temperaturas extremas
– Larga vida útil
– Puede funcionar sin ningún problema durante un largo período.
– Capacidad de carga extremadamente alta, buen antidesgaste y menor fricción.
– Especialmente apropiado para baja velocidad y alta carga.
– Adecuado para movimientos alternativos, oscilantes o intermitentes donde es difícil formar una película de aceite.
– Buenas características de resistencia química y anticorrosión.
– Se puede utilizar en un amplio rango de temperaturas, desde -40 ℃ hasta +300 ℃

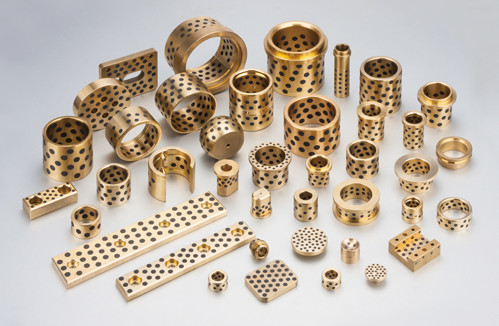

Formas de rodamientos fabricadas a medida:
Bujes rectos
Bujes de brida
Placas de desgaste
Arandela de empuje
Bronce sin grafito
Bronce con grafito
Buje personalizado: Piezas especiales según
ISO, DIN o diseño del cliente, aleaciones especiales.
Bujes autolubricantes utilizados en matricerías, matrices de estampación metálica, moldes, máquinas especiales y equipos pesados de todo tipo.
Este tipo de cojinetes y bujes deslizantes C86300 se pueden aplicar en entornos secos, de alta temperatura, alta presión, corrosivos, con agua u otros productos químicos cuando no se puede introducir aceite. Se utilizan ampliamente en la línea de productos automotrices, ingeniería hidráulica, compuertas de represas, industrias plásticas, máquinas de fundición sucesiva, rodillos de acero en la industria metalúrgica, máquinas minerales, barcos, turbogeneradores, turbinas hidráulicas y máquinas de moldeo por inyección.Cojinete de brida de bronce fundido para cilindro hidráulicoCon lubricante sólido Los productos son ampliamente utilizados en máquinas de colada continua, maquinaria minera, barcos, turbinas de gas, etc.
| Número de material | VSB-JDB (600 libras) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| Composición química | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Densidad(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Dureza(MEDIA PENSIÓN) | >210 | >250 | >150 | >70 | >80 | >190 | Derechos Humanos > 58 |
| Resistencia a la tracción (N/mm²) | >750 | >800 | >800 | >200 | >260 | >250 | >1500 |
|
Alargamiento (%) |
＞12 | >8 | >15 | >10 | >8 | >5 | >15 |
| Coeficiente de expansión lineal | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Temperatura de funcionamiento(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Carga dinámica máxima(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Velocidad lineal máxima (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Lubricación con valor máximo de PV (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Cantidad de deformación por compresión permanente 300 N/mm² |
＜0,01 | <0,005 | ＜0,04 | ＜0,05 | ＜0,05 | <0,015 | ＜0,002 |
| manga recta | ||
| D | d | yo |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| manga recta extendida | ||
| D | d | yo |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS ofrece una línea completa de fundición.Cojinetes de bronce Ranuras para aceite y ranuras para grasay placas deslizantes.Cojinetes de manguito de bronce fundido, cojinetes de brida, y se encuentran disponibles piezas personalizadas con ranuras para aceite o ranuras para grasa. Se encuentran disponibles cojinetes de bronce autolubricantes que no requieren mantenimiento con ranuras rellenas de grafito o tapones de grafito.
Bujes de bronce C86300 y productos de bronce fundido / fabricante de China - cojinetes autolubricantes - componentes estándar
Casquillos de bronce con bridas y manguitos para maquinaria metalúrgicaMaquinaria minera, máquinas de moldeo por inyección, industria aeroespacial, naval, de turbinas, de turbinas de gas, de moldeo por punzonado automotriz, etc.
Formas de cojinetes con bridas fabricadas a medida: formas estándar en dimensiones especiales, arandelas de empuje, arandelas de empuje con brida, semicojinetes, formas especiales obtenidas por estampación o embutición profunda, diseños de cojinetes personalizados
Bujes de bronce al manganeso y bronce trapecio, como los casquillos de bronce C86300 ESTÁNDAR, Aplicación bajo cargas y velocidades muy elevadas. Sin embargo, las aplicaciones de cojinetes deslizantes requieren una lubricación fiable. Además de sus excelentes cualidades mecánicas, estas aleaciones tienen una buena resistencia a la corrosión. El C86300 se compone de La combinación de cobre, manganeso, aluminio y hierro en el C86300 aumenta su resistencia a la tracción.
o más de 110.000 KSI.
Bronce fundido con tapón de grafito autolubricado para temperaturas más altas y cargas más pesadasBronce fundido con tapón de grafito autolubricado para temperaturas más altas y cargas más pesadas

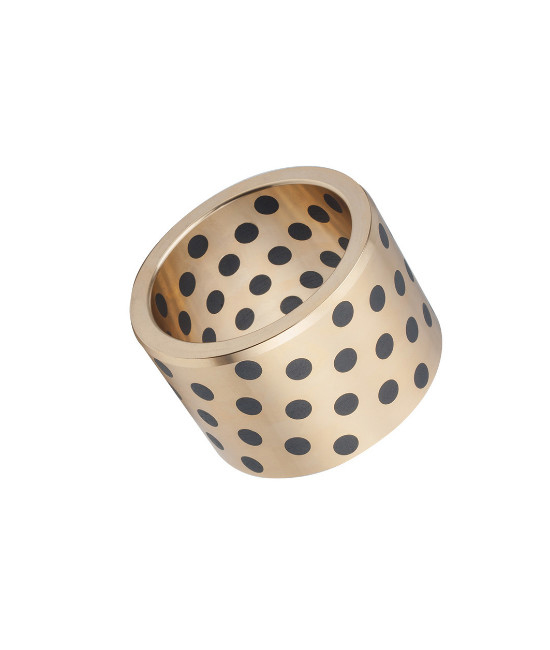

Descripción:C86300BronceCojinetes autolubricantescon tapones de grafito incorporados Cojinetes deslizantes de latón de alta resistencia. Una variedad de aleaciones compuestas por más de dos elementos se denominalatón especial.Por ejemplo, aluminio, plomo, estaño, manganeso, níquel, hierro, aleación de cobre y silicio, el cobre amarillo de alta resistencia es uno de ellos. Alta resistencia y dureza, alta resistencia a la corrosión química.
VIIPLUSCOJINETES DE BRONCE GRAFITO DE CHINAEs un cojinete autolubricante a base de cobre para aplicaciones de carga pesada en el que se incrustan tapones de lubricante sólido.
VIIPLUS ofrece servicios especializados de ingeniería, diseño, fabricación y soporte para soluciones de cojinetes autolubricantes. Nuestro experimentado equipo de ingenieros y artesanos calificados entregan constantemente productos superiores, cumpliendo con los requisitos de los clientes de todo tipo de industrias. Nos esforzamos por cumplir o superar las expectativas de nuestros clientes al entregar nuestros productos y servicios de cojinetes a tiempo.
Material:CuZn25Al5Mn4Fe3
| Casquillo macizo, bronce con tapones lubricantes integrados, DIN 1850/ISO 4379, libre de mantenimiento | |||
| DETALLES TÉCNICOS | |||
| Capacidad de carga estática específica | 150 [N/mm2] | Tensión térmica | - 100 [°C] a + 300 [°C] |
| Capacidad de carga específica dinámica | 100 [N/mm2] | ||
| Velocidad de deslizamiento | ≤ 0,3 a 1,0 [m/s] | Valor máximo de PV | 1,5 [N/mm² x m/s] |
| Valor de fricción | 0,03 [µ] a 0,2 [µ] lubricado/seco | Dureza | 190-220 HB |
| MATERIALES | |||
| Material de apoyo | CuZn25Al5 | Otras aleaciones de bronce de uso común | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Capa deslizante | Superficie de lubricante sólido: aprox. 25-30% | ||
| DETALLES DE TOLERANCIA | |||
| Ø de la vivienda | H7 | Tolerancia del eje | f7 o h6 |
| Diámetro interior del casquillo después del montaje | Consulte a nuestros ingenieros de ventas. Tolerancia de entrega estándar: R6 o E7. | ||
| MATERIAL DEL EJE | |||
| La dureza del eje debe ser al menos 70-100HB más dura que la aleación de bronce. | |||
| Rugosidad superficial ≤ Ra 0,8 | |||
| PROPIEDADES | |||
| Cumple con las más altas exigencias operativas y es apto para cargas de choque. Dependiendo de la aleación, es resistente a la corrosión y también muy resistente al desgaste con una larga vida útil. | |||
| RANGO DE APLICACIÓN | |||
| Grúas, máquinas mineras, maquinaria de construcción, aplicaciones marinas y offshore, plantas de acero, energía hidroeléctrica e hidromecánica. | |||
| MANTENIMIENTO | |||
| Se trata de un material que no requiere mantenimiento, pero es obligatorio engrasarlo previamente para el rodaje. Se recomienda utilizar una grasa de litio resistente al envejecimiento. | |||
| CONSEJOS DE MONTAJE | |||
| Alojamiento | Chaflán mín. 1,5 mm x 15-45°, para facilitar la alineación del buje | ||
| Eje | Chaflán de 5 mm x 15°, para una fácil inserción del eje | ||
| Para diámetros más pequeños, se debe engrasar el diámetro exterior antes de presionar. | |||
| Para diámetros mayores se debe utilizar hielo seco para su congelación. | |||
VSB-50Cojinete de lubricación sólidaSe produce reforzando el latón, que tiene un buen rendimiento físico y una buena capacidad de fundición. Además, el material de latón tiene una capacidad antierosión bastante buena en aire, agua dulce y agua de mar. La superficie está mecanizada de manera regular y fina con casquillos en los que se llena un lubricante sólido particular. El producto se utiliza ampliamente en máquinas de fundición y laminación consecutivas, equipos de explotación minera, barcos, máquinas de vapor, etc. Cojinetes de bronce y aluminio para fundición con lubricante sólido.
|
Calificación |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Material |
CuZn25Al5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAl10Ni5Fe5 |
CuSn12 |
CuZn25Al5Mn4Fe3 |
|
Densidad |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Dureza |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Resistencia a la tracción |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Fuerza de fluencia |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Alargamiento |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Coeficiente de expansión lineal |
1,9 × 10-5/℃ |
1,8 × 10-5/℃ |
1,6 × 10-5/℃ |
1,8 × 10-5/℃ |
1,9 × 10-5/℃ |
|
Temperatura máx. |
-40 ~ +300 ℃ |
-40 ~ +400 ℃ |
-40 ~ +400 ℃ |
-40 ~ +400 ℃ |
-40 ~ +300 ℃ |
|
Carga dinámica máxima |
100 |
60 |
50 |
70 |
120 |
|
Velocidad máxima (seca) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (Lubricación) |
200 |
60 |
60 |
80 |
200 |
|
Deformación por compresión |
<0,01 mm |
<0,05 mm |
< 0,04 mm |
<0,05 mm |
<0,005 mm |
|
Producto N.º |
Composiciones químicas |
||||||||
|
VSB-50 |
Cu |
Zinc |
Alabama |
Fé |
Minnesota |
Si |
Ni |
Sn |
Pb |
|
60 ~ 66 |
22 ~ 28 |
5.0 ~ 8.0 |
2.0 ~ 4.0 |
2,5 ~ 5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|
¿Estás interesado en nuestros productos? Solicita una cotización:tiffany@viiplus.com
