Nombre De La Marca: | Gleitlager Permaglide PAP Buchsen |
Número De Modelo: | Equivalente de casquillos PAP |
Cuota De Producción: | Negociable |
Precio: | Negociable |
Condiciones De Pago: | T/T |
Capacidad De Suministro: | los bujes de bronce de la manga, China, fabricantes, proveedores, fábrica, uno mismo al por mayor, m |

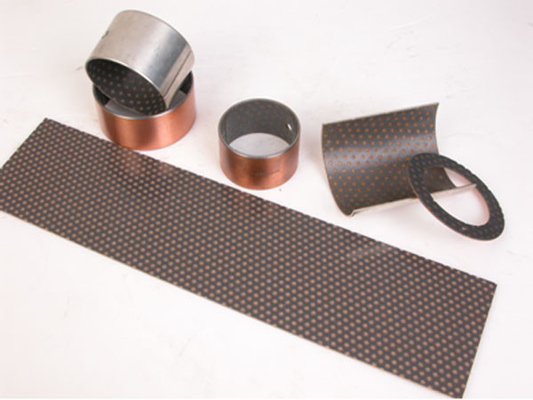

El casquillo cilíndrico y la arandela de empuje PAP P14 es un material para cojinetes deslizantes de alto rendimiento que no requiere mantenimiento y es respetuoso con el medio ambiente.Este material es un material deslizante estándar sin plomo diseñado específicamente para aplicaciones de funcionamiento en seco y sin mantenimiento, especialmente en la industria alimentaria.Sin embargo, también se puede utilizar en sistemas con lubricación líquida, aunque el uso de grasa como lubricante es limitado y no recomendado.
El proceso de fabricación del material P14 incluye un proceso de mezcla especialmente adaptado donde se produce la masa lubricante sólida.En un proceso de sinterización paralelo y continuo se sinteriza polvo de bronce sobre la parte posterior de acero como capa deslizante.Esto da como resultado una capa deslizante con un espesor de 0,2 mm a 0,35 mm y un volumen de poros de aproximadamente el 30%.A continuación se rellenan las cavidades con lubricante sólido mediante rodillos de impregnación.Este paso del proceso se controla de tal manera que sobre la capa deslizante se forma una capa de rodaje de lubricante sólido con un espesor máximo de 0,03 mm.En otros tratamientos térmicos se ajustan las propiedades características del sistema de materiales y se obtienen las tolerancias de espesor requeridas del material compuesto mediante pares de rodillos controlados.
Nota: El material P14 no se puede utilizar en agua (Alternativas: P180, P147, P10, P11).Los elementos deslizantes de varios diseños se fabrican a partir de material P14 mediante procesos de corte, estampado y conformación.Los diseños estándar incluyen casquillos cilíndricos, casquillos con brida, arandelas de empuje y tiras.En un último paso, los cojinetes lisos fabricados con material P14 se someten a un tratamiento anticorrosión en la parte posterior del rodamiento, las caras extremas y las caras de contacto.La versión estándar es estaño con un espesor de capa de aproximadamente 0,002 mm.El estaño se utiliza como protección temporal contra la corrosión y como ayuda de montaje.
Las características del material P14 incluyen no contener plomo, tener una tendencia muy baja al deslizamiento, bajo desgaste, bajo coeficiente de fricción, ninguna tendencia a fusionarse con el metal y muy baja tendencia a hincharse.Las áreas de aplicación preferidas incluyen el funcionamiento sin mantenimiento en condiciones de funcionamiento en seco donde se requieren piezas sin plomo, movimientos giratorios u oscilantes de hasta una velocidad de 1 m/s, movimientos lineales y un rango de temperatura de -200 °C a 280 °C. °C.
El funcionamiento hidrodinámico es posible sin problemas hasta una velocidad de deslizamiento de 3 m/s.Sin embargo, existe riesgo de erosión del flujo o cavitación en funcionamiento continuo por encima de 3 m/s.Motorservice ofrece como servicio el cálculo de los estados de funcionamiento hidrodinámicos.
Además, la arandela de empuje de la serie PAP P14 (PAW42 P14) está disponible en varias variantes para ordenar en la tienda en línea de MISUMI, con datos CAD gratuitos, entrega rápida y precios justos.Otros productos de la serie PAP P14 incluyen casquillos cilíndricos, casquillos con brida, arandelas de empuje y tiras.Por ejemplo, el casquillo cilíndrico KS PAP6040-P14-KS tiene un diámetro interior de 60 mm, un diámetro exterior de 65 mm y una longitud de 40 mm.Otro ejemplo es el casquillo cilíndrico genérico PAP2020-P14 con un diámetro interior de 20 mm, un diámetro exterior de 23 mm y una longitud de 20 mm.La tienda en línea de MISUMI también ofrece cojinetes lisos hechos de material compuesto PAP P14, con varias variantes disponibles para selección y configuración.
Arbustos | |||
Arbustos | |||
Descripción | Di | Hacer | B |
PAP 0203 P14 | 2 | 3,5 | 3 |
PAP 0303 P14 | 3 | 4,5 | 3 |
PAP 0304 P14 | 3 | 4,5 | 4 |
PAP 0305 P14 | 3 | 4,5 | 5 |
PAP 0306 P14 | 3 | 4,5 | 6 |
PAP 0403 P14 | 4 | 5,5 | 3 |
PAP 0404 P14 | 4 | 5,5 | 4 |
PAP 0406 P14 | 4 | 5,5 | 6 |
PAP 0410 P14 | 4 | 5,5 | 10 |
PAP 0505 P14 | 5 | 7 | 5 |
PAP 0508 P14 | 5 | 7 | 8 |
PAP 0510 P14 | 5 | 7 | 10 |
PAP 0606 P14 | 6 | 8 | 6 |
PAP 0608 P14 | 6 | 8 | 8 |
PAP 0610 P14 | 6 | 8 | 10 |
PAP 0710 P14 | 7 | 9 | 10 |
PAP 0806 P14 | 8 | 10 | 6 |
PAP 0808 P14 | 8 | 10 | 8 |
PAP 0810 P14 | 8 | 10 | 10 |
PAP 0812 P14 | 8 | 10 | 12 |
PAP 100115 P14 | 100 | 105 | 115 |
PAP 10050 P14 | 100 | 105 | 50 |
PAP 10060 P14 | 100 | 105 | 60 |
PAP 1008 P14 | 10 | 12 | 8 |
PAP 1010 P14 | 10 | 12 | 10 |
PAP 1012 P14 | 10 | 12 | 12 |
PAP 1015 P14 | 10 | 12 | 15 |
PAP 1020 P14 | 10 | 12 | 20 |
PAP 11060 P14 | 110 | 115 | 60 |
PAP 12060 P14 | 120 | 125 | 60 |
PAP 1208 P14 | 12 | 14 | 8 |
PAP 1210 P14 | 12 | 14 | 10 |
PAP 1212 P14 | 12 | 14 | 12 |
PAP 1215 P14 | 12 | 14 | 15 |
PAP 1220 P14 | 12 | 14 | 20 |
PAP 1225 P14 | 12 | 14 | 25 |
PAP 125100 P14 | 125 | 130 | 100 |
PAP 130100 P14 | 130 | 135 | 100 |
PAP 1310 P14 | 13 | 15 | 10 |
PAP 140100 P14 | 140 | 145 | 100 |
PAP 14060 P14 | 140 | 145 | 60 |
PAP 1410 P14 | 14 | dieciséis | 10 |
PAP 1412 P14 | 14 | dieciséis | 12 |
PAP 1415 P14 | 14 | dieciséis | 15 |
PAP 1420 P14 | 14 | dieciséis | 20 |
PAP 1425 P14 | 14 | dieciséis | 25 |
PAP 150100 P14 | 150 | 155 | 100 |
PAP 15080 P14 | 150 | 155 | 80 |
PAP 1510 P14 | 15 | 17 | 10 |
PAP 1512 P14 | 15 | 17 | 12 |
PAP 1515 P14 | 15 | 17 | 15 |
PAP 1520 P14 | 15 | 17 | 20 |
PAP 1525 P14 | 15 | 17 | 25 |
PAP 16080 P14 | 160 | 165 | 80 |
PAP 1610 P14 | dieciséis | 18 | 10 |
PAP 1612 P14 | dieciséis | 18 | 12 |
PAP 1615 P14 | dieciséis | 18 | 15 |
PAP 1620 P14 | dieciséis | 18 | 20 |
PAP 1625 P14 | dieciséis | 18 | 25 |
PAP 180100 P14 | 180 | 185 | 100 |
PAP 1810 P14 | 18 | 20 | 10 |
PAP 1815 P14 | 18 | 20 | 15 |
PAP 1820 P14 | 18 | 20 | 20 |
PAP 1825 P14 | 18 | 20 | 25 |
PAP 200100 P14 | 200 | 205 | 100 |
PAP 2010 P14 | 20 | 23 | 10 |
PAP 2015 P14 | 20 | 23 | 15 |
PAP 2020 P14 | 20 | 23 | 20 |
PAP 2025 P14 | 20 | 23 | 25 |
PAP 2030 P14 | 20 | 23 | 30 |
PAP 2215 P14 | 22 | 25 | 15 |
PAP 2220 P14 | 22 | 25 | 20 |
PAP 2225 P14 | 22 | 25 | 25 |
PAP 2230 P14 | 22 | 25 | 30 |
PAP 2415 P14 | 24 | 27 | 15 |
PAP 2420 P14 | 24 | 27 | 20 |
PAP 2425 P14 | 24 | 27 | 25 |
PAP 2510 P14 | 25 | 28 | 10 |
PAP 2515 P14 | 25 | 28 | 15 |
PAP 2520 P14 | 25 | 28 | 20 |
PAP 2525 P14 | 25 | 28 | 25 |
PAP 2530 P14 | 25 | 28 | 30 |
PAP 2550 P14 | 25 | 28 | 50 |
PAP 2820 P14 | 28 | 32 | 20 |
PAP 2830 P14 | 28 | 32 | 30 |
PAP 300100 P14 | 300 | 305 | 100 |
PAP 3015 P14 | 30 | 34 | 15 |
PAP 3020 P14 | 30 | 34 | 20 |
PAP 3025 P14 | 30 | 34 | 25 |
PAP 3030 P14 | 30 | 34 | 30 |
PAP 3040 P14 | 30 | 34 | 40 |
PAP 3230 P14 | 32 | 36 | 30 |
PAP 3240 P14 | 32 | 36 | 40 |
PAP 3520 P14 | 35 | 39 | 20 |
PAP 3530 P14 | 35 | 39 | 30 |
PAP 3540 P14 | 35 | 39 | 40 |
PAP 3550 P14 | 35 | 39 | 50 |
PAP 4020 P14 | 40 | 44 | 20 |
PAP 4030 P14 | 40 | 44 | 30 |
PAP 4040 P14 | 40 | 44 | 40 |
PAP 4050 P14 | 40 | 44 | 50 |
PAP 4510 P14 | 45 | 50 | 10 |
PAP 4530 P14 | 45 | 50 | 30 |
PAP 4540 P14 | 45 | 50 | 40 |
PAP 4550 P14 | 45 | 50 | 50 |
PAP 5020 P14 | 50 | 55 | 20 |
PAP 5030 P14 | 50 | 55 | 30 |
PAP 5040 P14 | 50 | 55 | 40 |
PAP 5060 P14 | 50 | 55 | 60 |
PAP 5540 P14 | 55 | 60 | 40 |
PAP 5560 P14 | 55 | 60 | 60 |
PAP 6030 P14 | 60 | sesenta y cinco | 30 |
PAP 6040 P14 | 60 | sesenta y cinco | 40 |
PAP 6060 P14 | 60 | sesenta y cinco | 60 |
PAP 6070 P14 | 60 | sesenta y cinco | 70 |
PAP 6540 P14 | sesenta y cinco | 70 | 40 |
PAP 6550 P14 | sesenta y cinco | 70 | 50 |
PAP 6560 P14 | sesenta y cinco | 70 | 60 |
PAP 6570 P14 | sesenta y cinco | 70 | 70 |
PAP 7040 P14 | 70 | 75 | 40 |
PAP 7050 P14 | 70 | 75 | 50 |
PAP 7070 P14 | 70 | 75 | 70 |
PAP 7550 P14 | 75 | 80 | 50 |
PAP 7560 P14 | 75 | 80 | 60 |
PAP 8040 P14 | 80 | 85 | 40 |
PAP 8060 P14 | 80 | 85 | 60 |
PAP 8080 P14 | 80 | 85 | 80 |
PAP 8560 P14 | 85 | 90 | 60 |
PAP 90100 P14 | 90 | 95 | 100 |
PAP 9060 P14 | 90 | 95 | 60 |
arriba | |||
Casquillos de brida | |||
Casquillos de brida PAF.. | |||
![]() |
|||
Descripción | Di | Hacer | B |
PAF 06040 P14 | 6 | 8 | 4 |
PAF 06070 P14 | 6 | 8 | 7 |
PAF 06080 P14 | 6 | 8 | 8 |
PAF 08055 P14 | 8 | 10 | 5,5 |
PAF 08075 P14 | 8 | 10 | 7,5 |
PAF 08095 P14 | 8 | 10 | 9,5 |
PAF 10070 P14 | 10 | 12 | 7 |
PAF 10090 P14 | 10 | 12 | 9 |
PAF 10120 P14 | 10 | 12 | 12 |
PAF 10170 P14 | 10 | 12 | 17 |
PAF 12070 P14 | 12 | 14 | 7 |
PAF 12090 P14 | 12 | 14 | 9 |
PAF 12120 P14 | 12 | 14 | 12 |
PAF 12170 P14 | 12 | 14 | 17 |
PAF 14120 P14 | 14 | dieciséis | 12 |
PAF 14170 P14 | 14 | dieciséis | 17 |
PAF 15090 P14 | 15 | 17 | 9 |
PAF 15120 P14 | 15 | 17 | 12 |
PAF 15170 P14 | 15 | 17 | 17 |
PAF 16120 P14 | dieciséis | 18 | 12 |
PAF 16170 P14 | dieciséis | 18 | 17 |
PAF 18120 P14 | 18 | 20 | 12 |
PAF 18170 P14 | 18 | 20 | 17 |
PAF 18220 P14 | 18 | 20 | 22 |
PAF 20115 P14 | 20 | 23 | 11,5 |
PAF 20165 P14 | 20 | 23 | 16,5 |
PAF 20215 P14 | 20 | 23 | 21,5 |
PAF 25115 P14 | 25 | 28 | 11,5 |
PAF 25165 P14 | 25 | 28 | 16,5 |
PAF 25215 P14 | 25 | 28 | 21,5 |
PAF 30160 P14 | 30 | 34 | dieciséis |
PAF 30260 P14 | 30 | 34 | 26 |
PAF 35160 P14 | 35 | 39 | dieciséis |
PAF 35260 P14 | 35 | 39 | 26 |
PAF 40260 P14 | 40 | 44 | 26 |
arriba | |||
Tiras | |||
Tiras | |||
Descripción | l | B | T3 |
PAS 20250 P14 | 500 | 250 | 2,0 |
PAS 10250 P14 | 500 | 250 | 1,0 |
PAS 05180 P14 | 500 | 180 | 0,5 |
PAS 07250 P14 | 500 | 250 | 0,75 |
PAS 15250 P14 | 500 | 250 | 1,5 |
PAS 30250 P14 | 500 | 250 | 3,06 |
PAS 25250 P14 | 500 | 250 | 2,5 |
arriba | |||
Arandelas de empuje | |||
Arandelas de empuje PAW | |||
![]() |
|||
Descripción | Di | Hacer | T3 |
PATA 18 P14 | 18 | 32 | 1,5 |
PATA 20 P14 | 20 | 36 | 1,5 |
PATA 52 P14 | 52 | 78 | 2,0 |
PATA 14 P14 | 14 | 26 | 1,5 |
PATA 26 P14 | 26 | 44 | 1,5 |
PATA 10 P14 | 10 | 20 | 1,5 |
PATA 32 P14 | 32 | 54 | 1,5 |
PATA 22 P14 | 22 | 38 | 1,5 |
PATA 48 P14 | 48 | 74 | 2,0 |
PATA 38 P14 | 38 | 62 | 1,5 |
PATA 42 P14 | 42 | 66 | 1,5 |
PATA 16 P14 | dieciséis | 30 | 1,5 |
PATA 12 P14 | 12 | 24 | 1,5 |
PATA 28 P14 | 28 | 48 | 1,5 |
PATA 62 P14 | 62 | 90 | 2,0 |
No es posible encontrar la solución deseada para aplicaciones de cojinetes lisos con productos fabricados con materiales libres de mantenimiento para todas las tareas y aplicaciones.Para tales tareas y aplicaciones, se encuentran disponibles materiales de bajo mantenimiento.En este caso, la superficie de deslizamiento que absorbe la carga de desgaste está formulada a partir de una matriz de PVDF (fluoruro de polivinilideno).
Gleitlager Permaglide PAP Buchsen Equivalent es un material deslizante robusto y con plomo con el máximo rendimiento tribológico.Está diseñado para aplicaciones de funcionamiento en seco y sin mantenimiento, pero también se puede utilizar en sistemas con lubricación líquida.
Las características únicas:
Características | Unidad | P10, P11 | P14 | P147* |
Sin plomo | – | No | Sí | Sí |
pvmax | MPa·m/s | 1.8 | 1.6 | 1.4 |
pmax.stat. | MPa | 250 | 250 | 250 |
pmax.dyn. | MPa | 56 en v ≤ 0,032 m/s | 56 en v ≤ 0,029 m/s | 56 en v = 0,025 m/s |
vmáx | EM | 2 en p ≤ 0,90 MPa | 1 en p ≤ 1,60 MPa | 0,8 a p ≤ 1,75 MPa |
t | °C | -200 a +280 | -200 a +280 | -200 a +280 |
La masa lubricante sólida se produce mediante un proceso de mezcla especialmente adaptado.En un proceso de sinterización paralelo y continuo se sinteriza polvo de bronce sobre el lomo de acero o bronce como capa deslizante.Se obtiene así una capa deslizante con un espesor de 0,2 mm a 0,35 mm y un volumen de poros de aprox.30 %.A continuación se rellenan las cavidades con lubricante sólido mediante rodillos de impregnación.
Este paso del proceso se controla de tal manera que se forme una capa de rodaje de lubricante sólido de hasta máx.Sobre la capa deslizante se genera un espesor de 0,03 mm.En otros tratamientos térmicos se ajustan las propiedades características del sistema de materiales y se obtienen las tolerancias de espesor requeridas del material compuesto mediante pares de rodillos controlados.
1.Funcionamiento sin mantenimiento en condiciones de funcionamiento en seco
2.Movimientos giratorios u oscilantes
3.Hasta una velocidad de 2 m/s
4.Movimientos lineales
5.Rango de temperatura: -200 °C a 280 °C
Las características únicas:
Características | Unidad | P20, P22*, P23* | P200, P202*, P203* |
Sin plomo | – | No | Sí |
pvmax | MPa·m/s | 3 | 3.3 |
pmax.stat. | MPa | 250 | 250 |
pmax.dyn. | MPa | 70 en v ≤ 0,042 m/s | 70 en v ≤ 0,047 m/s |
vmáx | EM | 3 en p ≤ 1,00 MPa | 3,3 en p ≤ 1,00 MPa |
t | °C | -40 a +110 | -40 a +110 |
Para reducir el coeficiente de fricción y mejorar la conductividad térmica, se mezclan aditivos especiales en la matriz.Además, la superficie de la capa deslizante puede estar equipada opcionalmente con alivios del orificio de lubricación para acomodar grasa o aceite.
Para Permaglide®, rodamientos para requisitos de rendimiento extremadamente altos, ha formulado y aplicado una matriz plástica PEEK (policetona) que está compuesta con rellenos especiales a nanoescala para mejorar sus propiedades tribológicas.
Al igual que los rodamientos de motor, las crecientes demandas técnicas y el espacio de instalación minimizado determinan los esfuerzos de desarrollo de los rodamientos Permaglide®.De acuerdo con los requisitos del cliente, no sólo se desarrollan selectivamente las geometrías y formas, sino que también se optimizan como sistemas de superficies deslizantes, teniendo en cuenta el momento cinético de los pares deslizantes adaptado específicamente.Además, los clientes no necesitan adaptar el diseño de sus conjuntos al elemento deslizante;El rodamiento Permaglide® se adapta de forma óptima al diseño del conjunto.
