| Nombre De La Marca: | viiplus |
| Número De Modelo: | Transporte autolubricador |
| Cuota De Producción: | Negociable |
| Precio: | According to product specifications |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | la capacidad de producción se puede suministrar en grandes cantidades |

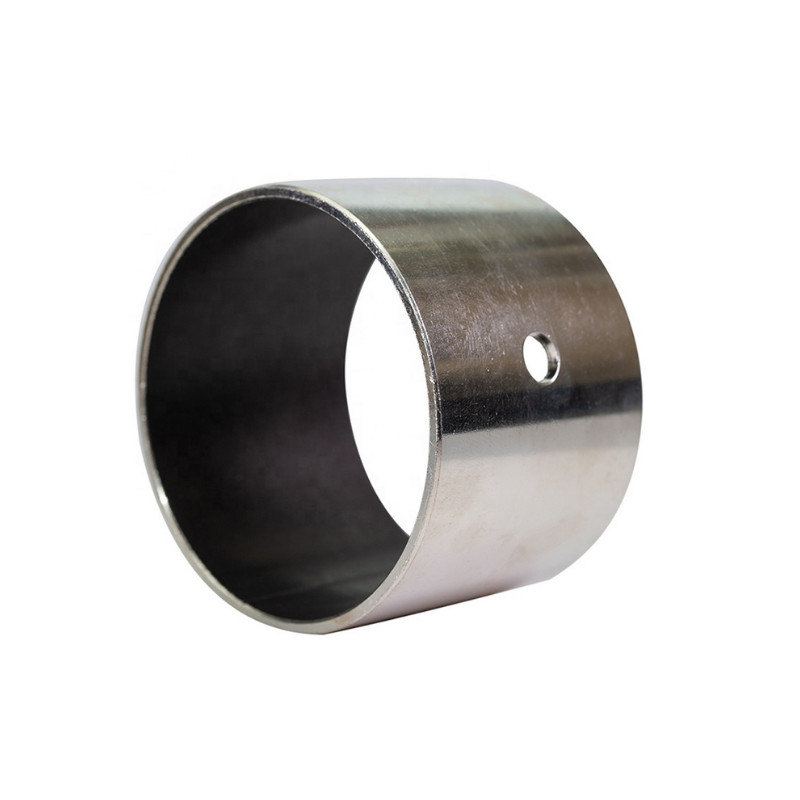

Los bujes rectos MDZB sin aceite con revestimiento de estaño multicapa están diseñados para aplicaciones de alto rendimiento y sin lubricación. Estos bujes presentan un exclusivo revestimiento de estaño multicapa que mejora la resistencia al desgaste y la durabilidad, lo que garantiza un funcionamiento fiable durante períodos prolongados.
El diseño recto de los bujes permite una fácil instalación e integración en varios sistemas mecánicos. La característica sin aceite elimina la necesidad de lubricación regular, lo que reduce los requisitos de mantenimiento y los costes operativos.
El revestimiento de estaño multicapa no solo mejora la resistencia al desgaste, sino que también proporciona protección contra la corrosión, lo que mejora la vida útil de los bujes en entornos difíciles. Este revestimiento también contribuye al funcionamiento suave de los bujes, minimizando la fricción y la generación de calor.
Cuando se utilizan en motores, bombas u otra maquinaria rotativa, los bujes rectos MDZB sin aceite con revestimiento de estaño multicapa ofrecen una solución robusta y fiable para aplicaciones sin lubricación. Su alto rendimiento y durabilidad los convierten en una excelente opción para aplicaciones industriales donde la fiabilidad y la longevidad son primordiales.
| Tipo | Recto | Material del buje | Bronce sinterizado con | Rango de valor PV máximo admisible (N/mm2•m/s) | 2.1～5.0 |
|---|---|---|---|---|---|
| Valor PV máximo admisible (N/mm2•m/s) | 3.6 | Carga máxima admisible (N/mm2) | 49 | Velocidad máxima admisible (m/s) | 0.65 |
| Ajustes del orificio de montaje | H7 |
Tiene una pared delgada y es compacto.
・Materiales
[ M ] Material: Capa con adición de relleno
Capa de bronce sinterizado
Capa de metal con respaldo de acero (acero de bajo carbono: revestimiento de estaño)
Temperatura admisible: -195 ~ 280°C
| Número de pieza | Número de pieza |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB18-20 | |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 |
MDZB50-60 Combine la versatilidad única de
material con la flexibilidad de la fabricación. Contáctenos hoy mismo. Le ahorra tiempo y dinero en investigación, diseño y costes de producción. Asistencia gratuita para el diseño. Bujes y cojinetes de calidad. Soluciones de cojinetes autolubricantes personalizadas.
Los bujes, o cojinetes lisos, funcionan con movimiento deslizante entre las superficies móviles. Los bujes se seleccionan en función de la velocidad de rotación y la carga aplicada. La mayoría de los bujes no requieren lubricación adicional para funcionar.Los bujes compuestos de bronce autolubricantes consisten en una capa sinterizada sobre una tira de bronce. Estos bujes son resistentes a la corrosión y adecuados paraalta temperatura
aplicaciones que se pueden fabricar sin el uso de aceite que requieren ciclos de trabajo largos.
·Respaldo de bronce
1. / Mezcla de Pb 0,01 ~ 0,03 mm, proporciona una excelente película de transferencia inicial, que cubre eficazmente la superficie de contacto del conjunto del zócalo, formando una película de lubricante sólido tipo óxido.
2. polvo de bronce sinterizado 0,20-0,35 mm, proporciona la máxima conductividad térmica lejos de la superficie del buje, también sirve como depósito para la mezcla de plomo.
| Respaldo de bronce + Bronce sinterizado poroso + + Plomo | Material de soporte |
| bronce estañado 0,7-2,3 mm | Capa intermedia |
| Bronce sinterizado 0,2-0,3 mm | Capa deslizante |
| Fecha técnica del buje con respaldo de bronce | Resiliencia |
| 140 N/mm² | Rango de temperatura |
| -195°C +300°C | Límite de velocidad de deslizamiento |
| 5 m/s | Coeficiente de fricción |
| 0,03 - 0,18 | Valor límite (seco) |
| 4,3 N/mm² × m/s | Valor límite (aceite) |
Características del cojinete liso con respaldo de polímero metálico y bronce
Disponibilidad
Arandela de empuje
| Rendimiento operativo | |
| Rugosidad de la superficie del eje, Ra | Seco |
| Muy bueno | Lubricado con agua |
| Bueno | Lubricado con fluido de proceso |
| Regular | Lubricado con agua |
| Bueno | Lubricado con fluido de proceso |
| Propiedades de los cojinetes lisos | GENERAL | Unidad | |
| Valor | Carga máxima, p | Dinámico | N/mm2 |
| 140 | Dinámico | N/mm2 | |
| 140 | Temperatura de funcionamiento | Máx. | °C |
| -200 | Máx. | °C | |
| 280 | Coeficiente de expansión térmica lineal | Normal a la superficie | 10-6/K |
| 18 | |||
| Normal a la superficie | 10-6/K |
| 36 | ||
| LUBRICADO CON ACEITE | Velocidad de deslizamiento máxima, U | m/s |
| 5 | Factor pU máximo | N/mm2 x m/s |
| 5 | Coeficiente de fricción |
| 0,02 - 0,25 * | ||
| LUBRICADO CON ACEITE | Velocidad de deslizamiento máxima, U | N/mm2 x m/s |
| 5 | Factor pU máximo | N/mm2 x m/s |
| 5 | Coeficiente de fricción |
| 0,02 - 0,12 | |||
| RECOMENDACIONES | Rugosidad de la superficie del eje, Ra | Lubricado | µm |
| 0,3 - 0,5 | Lubricado | µm | |
| ≤ 0,05 - 0,4 * | Dureza de la superficie del eje | ||
Sin endurecer aceptable, vida útil del cojinete mejorada > 200 HB
Áreas de aplicación
Este tipo de cojinete se utiliza radial o axialmente, particularmente en las industrias del acero y el cemento.Industrial
: aeroespacial, equipos agrícolas, equipos de construcción, equipos de manipulación de materiales, máquinas de conformado - metal, plástico y caucho; equipos de oficina, equipos médicos y científicos, equipos de embalaje, cilindros de equipos neumáticos e hidráulicos, bombas y motores, ferrocarriles y tranvías, máquinas textiles, válvulas, etc.Otros
Aplicaciones típicas de los bujes con respaldo de bronce
Puede cumplir con los exigentes criterios de larga vida útil y rendimiento sin problemas con o sin lubricante, especialmente para requisitos de alta resistencia química.
El buje con respaldo de bronce se utiliza ampliamente en la metalurgia del acero en aplicaciones como los bujes de ranura de rodillos de las máquinas de fundición posteriores, las bombas de inyección de hormigón y los transportadores de tornillo para hormigón. También se pueden fabricar con carcasas de acero o transformarse en bujes con brida que pueden moverse tanto en dirección radial como axial.
