| Nombre De La Marca: | viiplus Self lubricating bronze sliding bearing |
| Número De Modelo: | transporte autolubricador |
| Cuota De Producción: | Negocie |
| Precio: | negotiate |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | los bujes de bronce de la manga, China, fabricantes, proveedores, fábrica, uno mismo al por mayor, m |
Los rodamientos deslizantes (cojinetes deslizantes) de bronce autolubricados AMES son rodamientos de alto rendimiento diseñados para proporcionar un funcionamiento suave y confiable con requisitos mínimos de mantenimiento.Estos rodamientos están fabricados a partir de una aleación de bronce que incorpora propiedades autolubricantes, lo que les permite funcionar de forma eficaz sin necesidad de lubricantes externos.
La aleación de bronce utilizada en el Gleitlager de bronce autolubricado AMES se elige por su excelente resistencia al desgaste, solidez y resistencia a la corrosión.Las propiedades autolubricantes se logran mediante la incorporación de lubricantes sólidos en la matriz de la aleación.Estos lubricantes se distribuyen uniformemente por todo el material del rodamiento, proporcionando una película lubricante continua entre el rodamiento y la superficie de contacto.
La naturaleza autolubricante del Gleitlager de bronce autolubricado AMES elimina la necesidad de relubricación periódica, lo que reduce significativamente los costos de mantenimiento y el tiempo de inactividad.Los rodamientos también están diseñados para soportar cargas e impactos elevados, lo que garantiza confiabilidad y durabilidad a largo plazo en diversas aplicaciones industriales.
Los Gleitlager de bronce autolubricados AMES son adecuados para su uso en una amplia gama de entornos, incluidos aquellos con altas temperaturas, alta humedad o exposición a productos químicos y agentes corrosivos.La resistencia a la corrosión de la aleación de bronce garantiza que los rodamientos puedan mantener su rendimiento incluso en condiciones adversas.
En general, los Gleitlager de bronce autolubricados AMES ofrecen una solución rentable y confiable para aplicaciones que requieren un funcionamiento suave y sin mantenimiento de los rodamientos.Sus propiedades autolubricantes, durabilidad y resistencia a la corrosión los convierten en una excelente opción para diversas aplicaciones industriales.

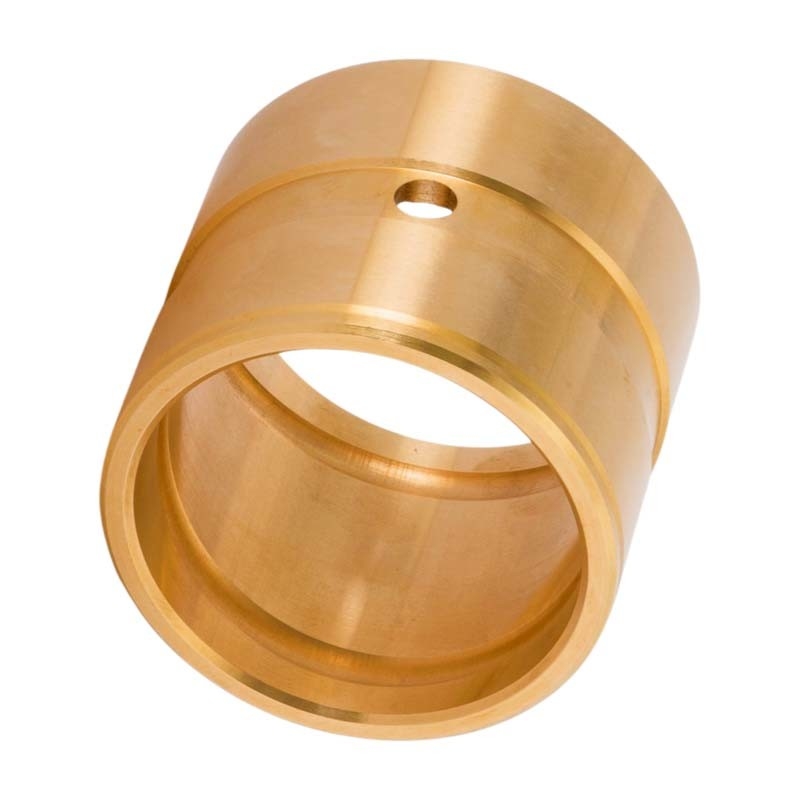

Nuestros bujes de bronce están mecanizados a partir de C93200 (SAE 660
cojinete de bronce, utilizando el proceso de fundición, y luego otra capa sobre bronce base de cobre, polvo de bronce, rotación del cojinete esférico, así se forma en la superficie de un espacio y el aceite lubricante o la grasa pueden formar una buena película de aceite, las partículas producidas por la rotación pueden ser muy bueno en la brecha, para lograrvalor PV más bajo, Con buen aceite, se puede lograr un bajo costo y las características de mantenimiento gratuito.
El mecanizado de bujes de bronce proporciona una manera fácil y económica de utilizar rodamientos con rodamientos altos, buena resistencia a la corrosión, dimensiones y otro rendimiento para cualquier proceso.
Mientras tanto, podemos proporcionar diferentes grados de aleación de cobre según diferentes condiciones y, según los requisitos de procesamiento de diferentes formas, tiene mayor precisión que los rodamientos de cobre de tamaño.
Material: Fundición de bronce especial
Temperatura permitida: -40~150°C
| Tipo | Derecho | Material del buje | Bronce | Rango de valores PV máximo permitido (N/mm2·m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| Valor PV máximo permitido (N/mm2·m/s) | 1,65 | Carga máxima permitida (N/mm2) | 10 | Velocidad máxima permitida (m/s) | 1,66 |
| Se adapta al orificio de montaje | H7 |
| Composición y propiedades del material | ||||
| Calificación | JDB-1U | JDB-1US1 | JDB-1US2 | JDB-1US3 |
| Material | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| Densidad | 8 | 8.9 | 7.8 | 8.9 |
| Dureza HB | >210 | >70 | >150 | >95 |
| Resistencia a la tracción N/mm² | >750 | >200 | >600 | >260 |
| Límite elástico N/mm² | >450 | >90 | >260 | >150 |
| % de elongación | >12 | >25 | >10 | >8 |
| Coeficiente de expansión lineal | 1,9×10-5/℃ | 1,8×10-5/℃ | 1,6×10-5/℃ | 1,8×10-5/℃ |
| Temperatura máxima ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| Carga máx. N/mm² | 100 | 60 | 50 | 70 |
| Velocidad máxima (seco) m/min | 15 | 10 | 20 | 10 |
| PV máx. (lubricación) N/mm² *m/min | 200 | 60 | 60 | 80 |
| Deformación por compresión 300N/mm² | <0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm |
La presencia constante de aceite elimina el riesgo de agarrotamiento y permite que el rodamiento funcione durante miles de horas sin desgaste.
No requiere mantenimiento, no requiere lubricantes.
Capaz de trabajar con cargas de hasta 10 MPa y velocidades de hasta 8 m/s.
El PV máximo de trabajo está en el rango de 10 MPa·m/s, pero puede superarse en casos especiales.
La precisión dimensional es muy alta (hasta IT 5 de diámetro) y produce un ruido extremadamente bajo.
La elección del aceite de impregnación es la clave para el funcionamiento del rodamiento.
Viiplus tiene una variedad de propiedades de aceites (minerales y sintéticos) que pueden operar a temperaturas de -60 ° C a +230 ° C.
Otro parámetro importante de esta viscosidad del aceite se selecciona especialmente para el avance y la velocidad de trabajo para permitir que el rodamiento funcione en condiciones hidrodinámicas, minimizando así el coeficiente de fricción.
Viiplus también proporciona soluciones específicas cuando el aceite está en contacto con ciertos tipos de sellos, o para uso en aplicaciones alimentarias..
1.Alta capacidad de carga
2.Autolubricante en funcionamiento en seco
3.Posibilidad de uso en presencia de fluidos.
4.Buena inercia química a los agentes corrosivos.
5.Amplia gama de temperaturas de funcionamiento
6.A prueba de llamas
7.Fácil de montar
8. Artículos estándar ampliamente disponibles
9.Artículos especiales bajo demanda
Transportes sinterizados autolubricantes cilíndricos Dimensiones estándar |
|||
| Diámetro antes del montaje (mm) |
L = Longitudes (mm) Tolerancia js13 |
Cantidad por bolsa | |
| d = Ø interior Tolerancia G7 | D = Ø exterior Tolerancia s7 | ||
|
2 + 12 + 2 |
5 + 31 + 19 |
2 - 3 | 25 |
|
3 + 12 + 2 |
6 + 31 + 19 |
4 - 5 - 6 - 10 | 25 |
|
4 + 16 + 4 4 + 16 + 4 4 + 16 + 4 |
6 + 31 + 19 7 + 38 + 23 8 + 38 + 23 |
5 - 8 - 10 4 - 8 - 12 4 - 5 - 6 - 8 - 10 - 12 |
25 25 25 |
|
5 + 16 + 4 5 + 16 + 4 5 + 16 + 4 |
8 + 38 + 23 9 + 38 + 23 10 + 38 + 23 |
5 - 8 - 10 - 12 - 15 - 16 4 - 5 - 8 5 - 6 - 8 - 10 - 12 - 15 |
25 25 25 |
|
6 + 16 + 4 6 + 16 + 4 6 + 16 + 4 |
9 + 38 + 23 10 + 38 + 23 12 + 46 + 28 |
4 - 6 - 10 - 12 - 16 4 - 5 - 6 - 10 - 12 - 15 - 16 5 - 6 - 8 - 10 - 12 - 15 - 16 |
25 25 25 |
|
7 + 20 + 5 |
10 + 38 + 23 |
5 - 8 - 10 | 25 |
|
8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 |
10 + 38 + 23 11 + 46 + 28 12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 15 6 - 8 - 12 - 16 - 20 6 - 8 - 10 - 12 - 15 - 16 - 20 8 - 10 - 12 - 15 - 16 - 20 |
25 25 25 25 |
|
9 + 20 + 5 9 + 20 + 5 |
12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 14 10 - 12 - 15 - 20 |
25 25 |
|
10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 |
13 + 46 + 28 14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 18 + 46 + 28 |
10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 16 - 20 - 25 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 10 - 12 - 15 - 20 - 25 |
25 25 10 10 10 |
|
12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 |
14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 17 + 46 + 28 18 + 46 + 28 20 + 56 + 35 |
10 - 12 - 15 - 20 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 - 30 12 - 15 - 20 - 25 - 30 |
10 10 10 10 10 10 |
|
14 + 24 + 6 14 + 24 + 6 14 + 24 + 6 |
18 + 46 + 28 20 + 56 + 35 22 + 56 + 35 |
10 - 14 - 15 - 18 - 20 - 22 - 25 - 28 10 - 12 - 14 - 15 - 18 - 20 - 22 - 25 - 28 - 30 15 - 20 - 25 - 30 |
10 10 10 |
|
15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 |
18 + 46 + 28 19 + 56 + 35 20 + 56 + 35 21 + 56 + 35 22 + 56 + 35 |
15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 10 - 12 - 15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 |
10 10 10 10 10 |
|
16 + 24 + 6 16 + 24 + 6 |
20 + 56 + 35 22 + 56 + 35 |
12 - 15 - 16 - 20 - 25 - 30 - 32 12 - 15 - 16 - 20 - 25 - 30 - 32 - 35 |
10 10 |
|
17 + 24 + 6 |
22 + 56 + 35 |
15 - 20 - 25 - 30 - 35 | 10 |
|
18 + 24 + 6 18 + 24 + 6 18 + 24 + 6 |
22 + 56 + 35 24 + 56 + 35 25 + 56 + 35 |
12 - 15 - 18 - 20 - 22 - 25 - 28 - 30 - 36 12 - 18 - 22 - 28 - 30 - 36 16 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 |
10 10 10 |
Tolerancias en μm
Run-out: IT-9 para D≤ 50 e IT-10 para D>50
Transportes sinterizados autolubricantes cilíndricos Dimensiones estándar |
||||
| Diámetro antes del montaje (mm) |
L = Longitudes (mm) Tolerancia js13 |
Cantidad por bolsa | ||
| d = Ø interior Tolerancia G7 | D = Ø exterior Tolerancia s7 | |||
|
20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 |
24 + 56 + 35 25 + 56 + 35 26 + 56 + 35 27 + 56 + 35 28 + 56 + 35 30 + 56 + 35 |
16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 - 32 - 35 15 - 16 - 20 - 25 - 30 - 32 - 35 - 40 16 - 20 - 25 - 32 16 - 20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 35 - 40 |
10 10 10 10 10 10 |
|
|
22 + 28 + 7 22 + 28 + 7 22 + 28 + 7 |
27 + 56 + 35 28 + 56 + 35 29 + 56 + 35 |
15 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 22 - 28 - 36 |
10 10 10 |
|
|
25 + 28 + 7 25 + 28 + 7 25 + 28 + 7 |
30 + 56 + 35 32 + 68 + 43 35 + 68 + 43 |
20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 32 - 35 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 |
10 10 5 |
|
|
28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 |
32 + 68 + 43 33 + 68 + 43 35 + 68 + 43 36 + 68 + 43 |
20 - 22 - 25 - 28 - 32 - 36 - 40 20 - 22 - 25 - 28 - 32 - 36 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 22 - 28 - 36 - 45 |
5 5 5 5 |
|
|
30 + 28 + 7 30 + 28 + 7 30 + 28 + 7 |
35 + 68 + 43 38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 20 - 24 - 25 - 30 - 35 - 38 - 40 - 45 - 50 20 - 25 - 30 - 35 - 40 - 45 - 50 |
5 5 5 |
|
|
32 + 34 + 9 32 + 34 + 9 |
38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 32 - 40 - 50 20 - 25 - 30 - 32 - 35 - 40 - 45 - 50 |
5 5 |
|
|
35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 |
40 + 68 + 43 41 + 68 + 43 44 + 68 + 43 45 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 25 - 35 - 40 22 - 28 - 35 25 - 30 - 35 - 40 - 45 - 50 - 60 |
5 5 5 5 |
|
|
36 + 34 + 9 36 + 34 + 9 |
42 + 68 + 43 45 + 68 + 43 |
22 - 28 - 36 - 45 22 - 28 - 36 - 45 |
5 5 |
|
|
38 + 34 + 9 |
44 + 68 + 43 |
25 - 35 - 45 | 5 | |
|
40 + 34 + 9 40 + 34 + 9 40 + 34 + 9 |
45 + 68 + 43 46 + 68 + 43 50 + 68 + 43 |
35 - 40 - 45 - 50 25 - 30 - 32 - 40 - 50 25 - 32 - 40 - 45 - 50 - 60 |
5 5 5 |
|
|
45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 |
51 + 83 + 53 55 + 83 + 53 56 + 83 + 53 60 + 83 + 53 |
28 - 36 - 45 - 56 30 - 35 - 40 - 45 - 50 - 55 - 60 28 - 36 - 45 - 56 40 - 45 - 50 - 60 |
5 5 5 2 |
|
|
50 + 34 + 9 50 + 34 + 9 |
56 + 83 + 53 60 + 83 + 53 |
32 - 40 - 50 - 63 32 - 40 - 45 - 50 - 60 |
2 2 |
|
|
55 + 40 + 10 |
65 + 83 + 53 |
40 - 55 - 70 | 2 | |
|
60 + 40 + 10 60 + 40 + 10 60 + 40 + 10 |
70 + 89 + 59 72 + 89 + 59 80 + 89 + 59 |
50 - 60 - 90 - 120 50 - 60 - 70 90 - 120 |
2 1 1 |
|
|
63 + 40 + 10 |
70 + 89 + 59 |
40 - 50 | 1 | |
|
70 + 40 + 10 |
80 + 89 + 59 |
90 - 120 | 1 | |
|
80 + 56 (G8) + 10 |
100 + 125 (t8) + 71 |
80 - 120 | 1 | |
|
100 + 66 (G8) + 12 |
120 + 133 (t8) + 79 |
80 - 120 | 1 | |
Tolerancia en μm / Run-out: IT-9 para D≤ 50 e IT-10 para D>50
Dimensiones especiales y tamaños imperiales están disponibles bajo petición.
