Las placas de deslizamiento o placas de deslizamiento VSB-11 Dry Sliding Bearing Strips están diseñadas específicamente para movimientos oscilantes y rotatorios. Estas tiras de cojinete están hechas de politetrafluoroetileno (PTFE), también conocido como ptfe, que posee excelentes propiedades como baja fricción, alta resistencia química y alta tolerancia a la temperatura.

Las tiras de cojinete deslizantes en seco VSB-11 se utilizan comúnmente en diversas aplicaciones industriales donde se involucran movimientos oscilantes o rotatorios. Sus propiedades de deslizamiento en seco eliminan la necesidad de lubricación, simplificando así el mantenimiento y reduciendo el riesgo de contaminación.

Las placas de deslizamiento presentan una superficie lisa que asegura un deslizamiento consistente y confiable, incluso bajo cargas pesadas y temperaturas variables. También son ligeras y fáciles de instalar, lo que las convierte en una opción conveniente para una amplia gama de aplicaciones.

En general, las placas de deslizamiento o placas de deslizamiento VSB-11 Dry Sliding Bearing Strips son una solución efectiva para soportar movimientos oscilantes y rotatorios en diversos entornos industriales.

Ofrecemos cojinetes sin aceite de alta calidad, bujes... Tiras de cojinetes lisos Material Cojinetes deslizantes SF-1B material base de bronce | Tiras VSB-11

El cojinete de base de bronce, el cojinete autolubricante de bronce de estaño, es de alta seguridad de fábrica y es particularmente apropiado para entornos de alta temperatura donde no hay aceite eficiente y donde la máquina debe estar en condiciones de trabajo sucesivas durante un largo período.
Esto se usa ampliamente en la industria de la metalurgia del acero, como bujes para ranuras de rodillos de máquinas de fundición sucesivas, bombas de lechada de cemento y transportadores de tornillo para cemento. También se puede componer en una carcasa de acero o fabricarse en bujes con bridas que pueden moverse tanto en direcciones radiales como axiales.

Cojinete de base de bronce, cojinete autolubricante de bronce de estaño, manguito de cojinete para la industria metalúrgica del hierro y el acero, manguito de cojinete para la vía de rodadura de palanquilla de colada continua, cojinete para equipos frente a hornos de alta temperatura, manguito de cojinete para bomba de lechada de cemento y transportador de tornillo.

El cojinete de base de bronce está hecho de bronce de estaño como matriz, polvo esférico de bronce sinterizado en el medio, PTFE laminado en la superficie y material de relleno resistente a altas temperaturas.
Tiene un alto factor de seguridad, en el trabajo continuo no se pueden detener los lugares de reparación y las altas temperaturas no se pueden repostar en lugares. En la actualidad, se ha utilizado ampliamente en la industria metalúrgica del hierro y el acero, el corredor de palanquilla de la máquina de colada continua, el equipo del horno de alta temperatura, la bomba de lechada de cemento y el transportador de tornillo. Se puede combinar con una camisa de acero, también se puede convertir en brida, para lograr el efecto de fricción de la cara final, el orificio interior al mismo tiempo.

La bomba de lechada está diseñada para superar las deficiencias de las tecnologías existentes anteriores, proporcionar un tipo de equipo de relleno de tuberías subterráneas de bomba de calor de fuente terrestre que sea conveniente de transportar, instalar, operar y usar, fácil de mantener y reparar, y puede cumplir con todos los requisitos de relleno de lechada en la construcción de aplicaciones geotérmicas de protección ambiental.

El cabezal de la bomba de la bomba de lechada se compone principalmente del cabezal de la bomba, el cojinete, el manguito del eje, el cojinete autolubricante, el asiento de la válvula de bola, la cubierta de la válvula de entrada, la cubierta de la válvula de escape, la bola de acero, etc. Para garantizar la siguiente lechada suave, asegúrese de limpiar la bomba y la tubería después de la lechada.

La parte rodante del soporte del puente es reemplazar la placa pura con la capa resistente al desgaste vsb-11 engrosada. Hasta 130N/mm de requisitos de carga.

placas de deslizamiento o placas de deslizamiento

Parámetros

El material a base de bronce SF-1B está hecho de una placa de bronce de estaño como base, polvo esférico de bronce sinterizado en el medio, superficie laminada y relleno resistente a altas temperaturas.Tiene un alto factor de seguridad y es particularmente adecuado para su uso en lugares donde el trabajo continuo no se puede detener y donde no se puede repostar a altas temperaturas. En la actualidad, el material se ha utilizado ampliamente en la industria del acero metalúrgico, el laminado de palanquilla de la máquina de colada continua, el equipo frontal del horno de alta temperatura, la bomba de lechada de cemento y el transportador de tornillo. Se puede combinar con manguitos de acero en el exterior o con bridas para lograr el efecto de fricción entre las caras finales y los orificios internos. La parte deslizante del soporte del puente es reemplazar la placa pura con el producto de engrosamiento de la capa de desgaste SF-1B. Cumplir con los requisitos de carga de 130N/mm2.

Presión de carga máxima: 140N/mm2

Coeficiente de fricción μ: 0.03~0.18

Rango de temperatura aplicable: -195 ° C ~ 300 ° C

Velocidad de deslizamiento máxima: 5 m/s

Permitir el valor PV más alto (seco): 4.3N/mm2.m/s

Valor PV máximo permisible (aceite): 50N/mm2.m/s

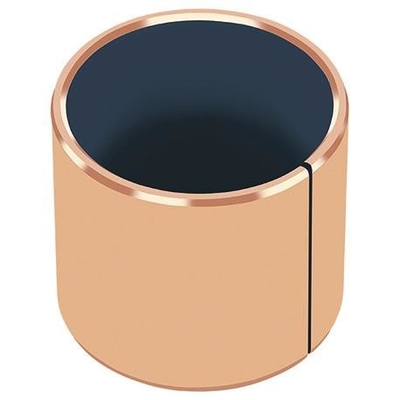

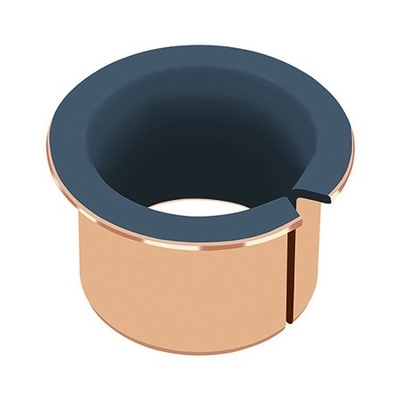

Bujes cilíndricos                                              Bujes de collar

Arandelas de empuje                                                             Tiras

Tabla de contenidos
Información del material
Producción de cojinetes lisos
Características: Información del material
Composición del material
Modelos y tablas de dimensiones
Más información

Bujes PAP..  P11

 Revestimientos de brida PAF..  P11

Cojinete liso con respaldo de bronce de polímero metálico VSB-11

Bronce + Polvo de bronce + /Fibra


· VSB-11
· Muy buen desgaste y bajo rendimiento de fricción en una amplia gama de cargas, velocidades y temperaturas en condiciones de funcionamiento en seco
· Adecuado para aplicaciones lubricadas
· Adecuado para movimientos lineales, oscilantes y rotatorios
· El respaldo de bronce ofrece una mejor resistencia a la corrosión en entornos húmedos/salinos
· Adecuado para funcionamiento en seco, bajo coeficiente de fricción, menor desgaste, buenas características de deslizamiento, la película de transferencia creada puede proteger la superficie metálica de acoplamiento, adecuado para movimientos rotatorios y oscilantes. Muy alta resistencia química, baja absorción de agua e hinchazón, también funciona muy bien la característica de lubricación, el respaldo de bronce proporciona la resistencia a la corrosión mejorada en comparación con VSB-10.


1. /fibra espesor de la mezcla 0.01~0.03 mm, proporciona una excelente película de transferencia inicial, que recubre eficazmente las superficies de acoplamiento del conjunto del cojinete, formando una película de lubricante sólido tipo óxido.
2. Espesor de polvo de bronce sinterizado 0.20-0.35 mm, proporciona la máxima conductividad térmica lejos de la superficie del cojinete, también sirve como depósito para el /Mezcla de fibra.
3. Respaldo de bronce, proporciona una capacidad de carga excepcionalmente alta, excelente disipación de calor y muy buena resistencia a la corrosión.

· Material compuesto de polímero metálico
· Respaldo de bronce + Sinterizado de bronce poroso +
· + Plomo

Microsección

Datos técnicos

* Dependiendo de las condiciones de funcionamiento

Formas de cojinetes disponibles en dimensiones estándar
· Bujes cilíndricos
· Bujes con brida
· Placas deslizantes

Formas de cojinetes hechas a pedido: formas estándar en dimensiones especiales, arandelas de empuje, arandelas de empuje con brida, semicojinetes, formas especiales obtenidas por estampado o embutición profunda, diseños de cojinetes personalizados


Las aplicaciones típicas cubiertas son la industria metalúrgica del acero, como bujes para ranuras de rodillos de máquinas de fundición sucesivas, bombas de lechada de cemento y transportadores de tornillo para cemento, etc. Conduce la acumulación térmica lejos de las superficies de los cojinetes.
3. Acero de bajo carbono. Establecer la base de los bujes, el respaldo de acero proporciona una estabilidad excepcional, características de carga y disipación de calor.
