Buje de bronce autolubricador
Aleaciones de bronce bimetálicas Bush bimetálico de la ventaja de acero de JF que llevan JF-800 JF-720 JF-700 JF-20 CuPbSn10 CuPb24Sn4 CuPb30 CuSn6Zn6Pb3

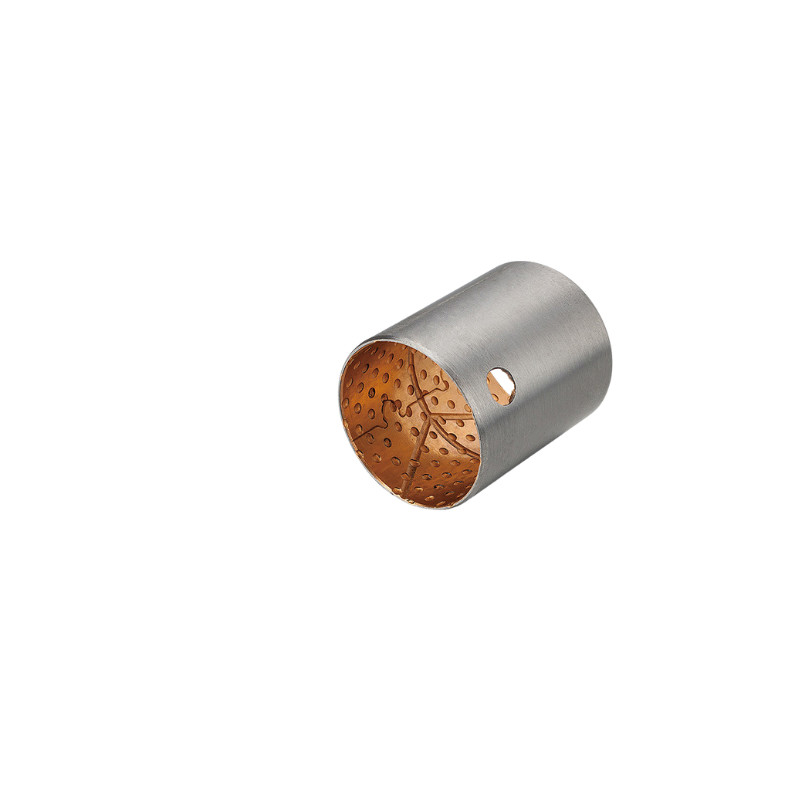

Hecho en los bujes bimetálicos de China 700 transportes son transportes de desplazamiento bimetálicos con una tira de acero y sinterizaron CuPb30 como la capa de desplazamiento superficial. Es acero con poco carbono como forro, aleación sinterizada del Lata-bronce como superficie interior con los diversos surcos de aceite y muesca del aceite. Se utiliza típicamente en el eje de Trunnon del camión, rey Pin Kit, conexión Rod, el resorte del brazo de eje de balancín, plano, árbol de levas, cigüeñal, niveladora y excavador Track Roller, el rodillo del portador, la rueda loca etc.

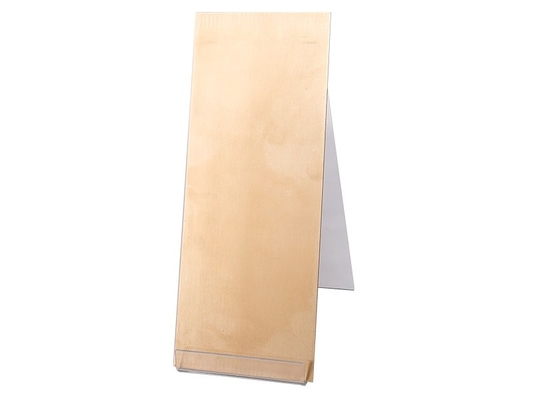

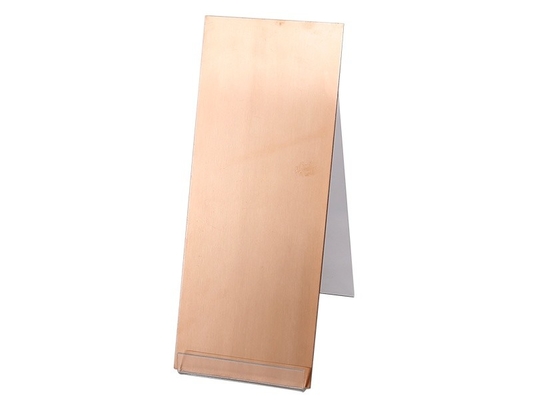

Llano de CuPb30 JF700 que lleva las tiras, metales los E.E.U.U. SAE -48 de la tira bimetálica
Tiras que llevan llanas | Tira bimetálica bimetálica del material de las tiras CuPb30 JF700 o de bronce (los E.E.U.U.) SAE-48 (JAPÓN): JIS-KJ3
Datos técnicos
MATERIAL SUPERFICIAL | CAPACIDAD DE CARGA | GAMA DE LA ALEACIÓN DE LA RESISTENCIA | LÍMITE DE LA TEMPERATURA |
|---|
CuPb30 | 25 N/mm2 | HB30 | HB45 | +170°C |
La información detallada
Bujes bimetálicos de JF 700
La buena buena capacidad seizuring de la resistencia de sumergir extranjero, overlayer plateó aplicado normalmente en transportes principales de la velocidad, del punto bajo al motor del innercombustion de la carga del morderate y del transporte de la biela
El material de la serie de JF, también conocido como correa de acero del material bimetálico o de la ventaja de cobre, es un producto de la aleación de acero y de cobre con la placa de acero con poco carbono o una bobina de acero como el material de matriz y la aleación de cobre sinterizada superficial. Diversos materiales de la aleación de cobre son convenientes para diversas condiciones de trabajo. Según los diversos grados de aleación de cobre superficial, puede ser dividida en alta serie de la ventaja, serie que contien plomo y serie sin plomo.
Grados de la aleación | CÓDIGO | Composición química principal % | HB de la dureza del metal | HB de acero de la dureza de la capa | USO |
Cu | Pb | sn | zn | ni | BI |
CuPb24Sn4 | JF720 | Permanezca | 19.0~27.0 | 3.0~4.5 | — | — | — | 55~80 | 110~140 | Bush, arbusto, cojinete de empuje |
CuPb24Sn1 | JF750 | Permanezca | 19.0~27.0 | 0.6~2.0 | — | — | — | 55~80 | 110~140 |
CuPb22Sn3 | JF750 | Permanezca | 19.0~24.0 | 2.0~4.0 | — | — | — | 55~80 | 110~140 |
CuPb20Sn4 | JF760 | Permanezca | 17.0~22.0 | 3.0~4.5 | — | — | — | 55~80 | 110~140 |
CuPb22Sn1 | JF770 | Permanezca | 19.0~25.0 | 0.6~2.0 | — | — | — | 55~80 | 110~140 |
CuPb30 | JF700 | Permanezca | 28.0~32.0 | 0.5~1.5 | — | — | — | 30~45 | 90~120 | Buje |
1. Los materiales CuPb20Sn4 en la tabla antedicha fueron probados por la estación de la inspección de las piezas de la locomotora y del vehículo del centro de la supervisión y de la prueba de la calidad del ministerio de los ferrocarriles (qishuyan). La fuerza de cansancio medida de la máquina de prueba de cansancio del arbusto del zafiro era mayor que 150Mpa en glaciar.
2. “--” no se detecta.
Para toda la industria global proporcione los productos autolubricadores de alta calidad
Uno mismo de acero envuelto que lubrica la serie de desplazamiento de Oilless de los transportes
Guía Pin And Guide Bushing, cobre que lleva bimetálico Bush
Parámetros
Los materiales de la serie de JF, también conocidos como los materiales bimetálicos o tiras de acero de la ventaja de cobre, se hacen de bobina de acero o de acero con poco carbono como la materia prima, y la superficie se sinteriza con los productos del acero de aleación de cobre y de la aleación de cobre. Diversos materiales de la aleación de cobre son convenientes para diversas condiciones de trabajo. Los grados superficiales de la aleación de cobre se pueden dividir en alta serie de la ventaja, serie de la ventaja y serie sin plomo.
Grado de la aleación | Nombre | Sustancia química principal el composition% | HB de la dureza de la aleación | HB de acero de la dureza de la capa | Ocasión del uso principal |
| | Cu | Pb | sn | zn | ni | BI | | | |
CuPb10Sn10 | JF800 | margen | 9.0~11.0 | 9.0~11.0 | — | — | — | 60~90 | 90~120 | Buje, placa lateral, lavadora |
CuPb3Zn6Sn6 | JF850 | margen | 2.0~4.0 | 5.0~7.0 | 5.0~7.0 | — | — | 40~80 | 90~120 |
CuPb7Sn7Zn3 | JF830 | margen | 6.0~8.0 | 6.0~8.0 | 2.0~4.0 | — | — | 60~90 | 80~130 |
1, los materiales CuPb10Sn10 en la tabla antedicha es probado por el instituto de Wuhan de la protección de los materiales, el ministerio de la industria de la maquinaria. La fuerza de cansancio medida del probador del cansancio del transporte del zafiro Glacier.vandere11 en el Reino Unido es mayor que 125Mpa.
2, “—” no se detecta.
Uso que forra bimetálico
Los bujes bimetálicos son ampliamente utilizados en diversas partes de industrias del automóvil tales como motores, casos de la transmisión, chasis del vehículo, nudillo de dirección, eje del muñón, resorte plano, embragues de la motocicleta, llevan la galjanoplastia de las bombas de engranaje, también de las máquinas ashoisting, del etc.
Se apoya con el acero con poco carbono de alta calidad con la aleación de bronce sinterizada en su superficie. Para disminuir con eficacia la abrasión, su superficie de la aleación se puede trabajar a máquina con los bolsillos formados bola del aceite para un almacenamiento de aceite más fácil. Cuando sea necesario, una capa anticorrosión se puede platear en la parte posterior de acero. Puede ser aplicada a las condiciones de la carga mediata con velocidad corriente mediata o alta y las condiciones con la carga de impacto enorme. Por ejemplo el transporte del motor de combustión interna, el transporte de la biela, llevar del brazo de la roca, la placa de la diapositiva de la bomba de engranaje del aceite y el etc
Llevando las formas disponibles en dimensiones estándar
· Arbustos cilíndricos
· Arbustos ensanchados
· Lavadoras de empuje
· Lavadoras ensanchadas
· Desplazamiento de las placas
Transportes métricos y bujes imperiales hechos por encargo: formas que forran estándar en las dimensiones especiales, mitad-bujes, formas especiales obtenidas sellando o embutición profunda, modificada para requisitos particulares forrando diseños
