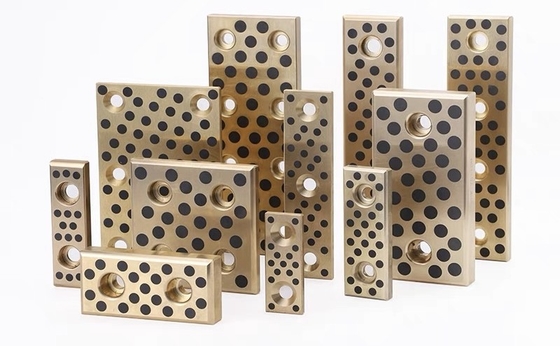

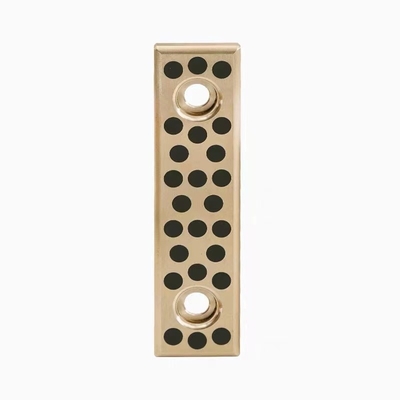

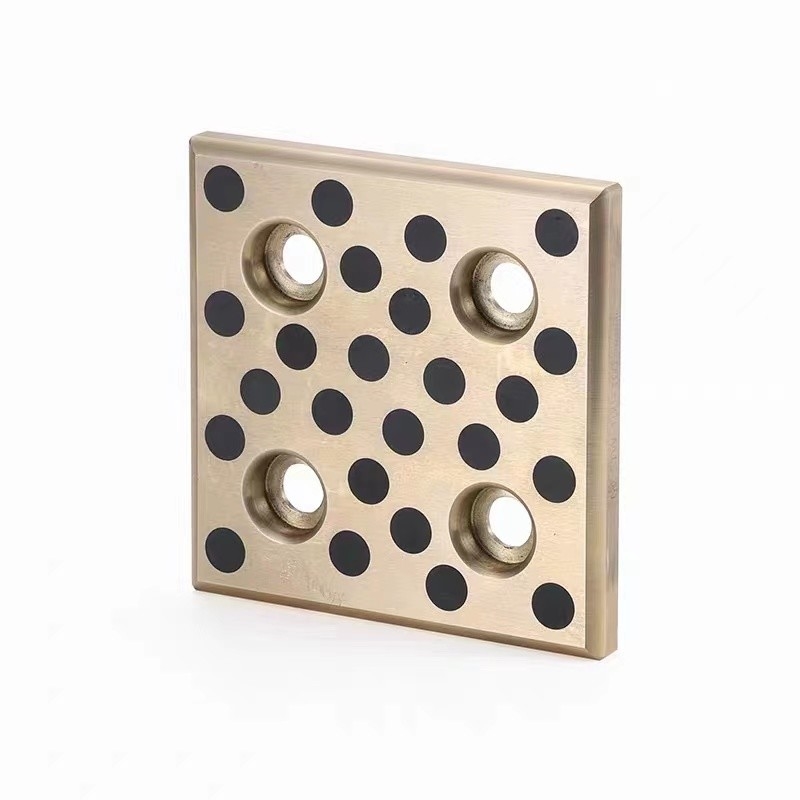

La placa de bronce superior CAM, con la tecnología de autolubricación CUP,es un componente de ingeniería de precisión diseñado para proporcionar una resistencia al desgaste excepcional y un funcionamiento sin problemas en una variedad de aplicaciones industrialesEsta placa de bronce está hecha de materiales de alta calidad, lo que garantiza durabilidad y rendimiento duradero.
La función de autolubricación CUP (Cast-in-Place) elimina la necesidad de lubricación externa, reduciendo los requisitos de mantenimiento y mejorando la eficiencia operativa.Esta tecnología garantiza un suministro constante de lubricante a las superficies de contacto, minimizando la fricción y el desgaste, incluso bajo altas cargas y velocidades.
La placa de bronce superior CAM ofrece opciones de tamaño personalizadas para satisfacer los requisitos específicos de la aplicación.garantizar un rendimiento y una fiabilidad óptimosCuando es un tamaño estándar o una dimensión única, podemos fabricar la placa con especificaciones precisas.
Además de sus propiedades de autolubricación y personalización, la placa de bronce superior CAM también exhibe una excelente resistencia a la corrosión y propiedades mecánicas.Puede soportar temperaturas extremas y ambientes hostiles, por lo que es adecuado para su uso en una amplia gama de entornos industriales.
En general, la placa de bronce superior CAM con tecnología de autolubricación CUP y tamaño personalizado es una solución robusta y confiable para aplicaciones industriales que exigen un alto rendimiento y durabilidad.Su ingeniería de precisión y diseño innovador lo convierten en una opción confiable para garantizar un funcionamiento sin problemas y eficiente.
Placa de desgaste auto lubricante resistente a la corrosión Placa de cobre de grafito rodamiento JESW
Placa de deslizamiento de cámara para bloque de seguimiento forzado Estampación de los componentes de muelle CKFV CKFW CKFC CKFB
Componentes de deslizamiento de cámara corriente:CAM CUP de placa superior
CAM Placa superior, componente libre de aceite estándar para el matriz de estampado de metales.
Modelo: 25CUP
25CUPW material de bronce: aleación de cobre + lubricante sólido libre de aceite
25CUPF Material de hierro fundido: FC250 + lubricante sólido libre de aceite
25CUPI Material de acero: S45C + lubricante sólido libre de aceite
25CUPS Materiales sinterizados: aleación sinterizada
Modelo
El importe de la ayuda se calculará en función de la situación de la entidad.
Código del fabricante
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.
| Composición y propiedades | ||||||||||||||||
| Dg | El DIN | El material - No, no es así. formulario de entrega1) |
Designación | Estándar ASTM | Peso proporcional | Propiedades físicas (min.) | ||||||||||
| Estándar | De aleación - No, no es así. |
El DIN | Las normas ASTM | Densidad | 00,2% Deformación |
Las demás: fuerza |
Deformación | Emodulo | Dureza | Aplicación | ||||||
| El símbolo | El | ∆y | ∆T | |||||||||||||
| Unidad | % | % | G/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 permitido Porciones máximas Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Estándar material para el la mayoría de las solicitudes de la región normalizado |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | aún no estandarizado | Cu 84 - 87 No incluye: Pb 1 - 2 el Ni permitido es de 0,8 - 1.5 Porciones máximas Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 Pb 1 a 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Materiales para alta cargas y/o tensión de corrosión ataque internacional sólo parcialmente normalizado |
|||
| 2.1061.03 | CuSn12Pb | aún no estandarizado | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 a 6.5 Fe 3,5 - 5 también.5 permitido Porciones máximas - ¿Por qué no?3 |
Cu min. 78 Al 10 - 11.5 Ni 3 a 5.5 Fe 3 - 5 No más de tres.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Material para cargas extremas y/o alto el uso de productos Entornos de la región normalizado |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zeno de descanso permitido Porciones máximas No más de tres. |
Cu 60 - 66 Al 5 a 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Ni máximo 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Material para cargas más altas sin ataque corrosivo. de la región parcialmente Estandarizado a una extensión grande |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | aún no estandarizado | Cu 84 - 88 No incluye: Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 Pb 1 a 1.5 Ni 0.8 a uno.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Material con buena resistencia al desgaste- - la corrosión. y agua de mar resistente de la región parcialmente normalizado |
|||
| 2.1052.03 | CuSn12 | aún no estandarizado | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | aún no estandarizado | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) formulario de entrega: .01 = fundición de arena. .02 = fundición por gravedad. .03 = fundición centrífuga. .04 = fundición continua | ||||||||||||||||
| Modelo | No | - ¿ Qué? | T. | W1 | L1 | L2 | d | El S |
| 25CUPW 25CUPF 25 CUPS 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
| 70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
| 200 | 75 | 25 | 25 | |||||
| 240 | 90 | 30 | 30 | |||||
| 85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 | ||||||
| 100 | 200 | 75 | 25 | |||||
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 |
Usar platos, tiras, forros y zapatos
Las piezas se pueden suministrar en varios tamaños y formas, con dimensiones que van desde unos pocos centímetros hasta longitudes de 12 pies o más.Se proporcionan camferas para garantizar que toda la superficie esté lubricada.
Las placas de desgaste se pueden pedir con todas las aleaciones de bronce que vendemos.
Se trata de:Se especializa en la exportación, venta al por mayor y suministro de una gama de calidad de placas de bronce llenas de grafito utilizadas en rodillos de acero y máquinas minerales.El arbusto ofrecido fue diseñado de acuerdo con las necesidades de nuestros clientes y es muy valorado por nuestros clientes de renombreAdemás, el Busch proporcionado está diseñado por los expertos de nuestros proveedores utilizando materias primas de primera clase y tecnología moderna de acuerdo con los estándares establecidos de la industria.
Las placas de desgaste guían y controlan el movimiento lineal cuando hay fuerzas pesadas que enfrentar.Ofrece diferentes tipos de placas de desgaste de bronce, que van desde las placas de bronce fundido sin terminar hasta los componentes mecanizados completamente terminados.
Placas de desgaste
Las placas de desgaste se utilizan para guiar y controlar el movimiento lineal cuando hay grandes fuerzas con las que tienes que luchar.encuentran muchas otras aplicaciones en moldes, máquinas especiales y equipos pesados.
VIIPLUS produce placas resistentes al desgaste que cumplen con todas las normas de la industria.Las placas de desgaste VIIPLUS están disponibles en una amplia gama de pulgadas estándar y tamaños métricos y están disponibles en acero o bronce de aluminio con o sin grafito autolubricante.
Si una hoja estándar no funciona, VIIPLUS puede crear de manera económica configuraciones personalizadas para tamaños especiales, patrones de agujeros o patrones de grafito.
Las tiras de protección son placas de desgaste de bronce similares con un producto de tapón de lubricante sólido (grafito), pero están disponibles en una gama más amplia de tamaños.
Ahora ofrecemos una línea estándar de tiras de desgaste auto lubricantes de grafito
1. Permite un funcionamiento libre de mantenimiento y de larga duración;
2. Adecuado para cargas estáticas y dinámicas elevadas;
3.Con un coeficiente de fricción bajo y uniforme y sin efectos de deslizamiento;
4. Adecuado para la suciedad, la corrosión, la carga de choque y la carga de borde;
5El material base proporcionaba una buena capacidad de absorción de golpes.
6.Puede utilizarse en un amplio rango de temperaturas;
7Apto para moverse hacia adelante y hacia atrás, girar y oscilar con frecuencia de arranque y dificultad para hacer películas de aceite;
8.Con baja tasa de desgaste y larga vida útil.
Placa de uso de tamaño estándar de bronce de bujes de grafito de bronce de la placa
| El material | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Densidad | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Dureza HB | > 210 | > 70 años | > 150 | > 95 años | > 280 |
| Resistencia a la tracción N/mm2 | > 750 | Más de 200 | > 600 | > 260 | En el caso de las empresas |
| Fuerza de rendimiento N/mm2 | > 450 | > 90 años | > 260 | > 150 | > 450 |
| Elongado en % | > 12 | > 15 | > 10 años | > 8 | > 0 años3 |
| Coeficiente de expansión lineal |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| Temperatura máxima. | -40 ~ +300 | -40 ~ +400 | -40 ~ +400 | -40 ~ +400 | -40 ~ + 150 |
| Carga máxima N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Velocidad máxima (seco) m/min | 15 | 10 | 20 | 10 | 15 |
| Max. energía fotovoltaica Se aplicará el método siguiente: |
200 | 60 | 60 | 80 | 200 |
| Deformación por compresión 300 N/mm2 |
< 0,01 mm | < 0,05 mm | de una longitud de 0,04 mm | < 0,05 mm | Los demás |
·Proporciona una superficie de desgaste duradera
·Bajo coeficiente de fricción
·No hay agujero preperforado que sea igual a la flexibilidad del modelo de montaje
Las placas o revestimientos de desgaste se utilizan para evitar daños a las máquinas principales debido a la abrasión o el impacto y para aumentar la vida útil de la máquina.
Los ejemplos de máquinas o componentes que pueden requerir placas de desgaste o revestimientos son:
·Maquinaria para triturar
·Maquinaria para triturar
·Equipo de fundición
·Equipo para plantas de acero y aluminio
·Equipo pesado para el movimiento y revestimiento de tierra
Otras aplicaciones para el acero resistente a la abrasión incluyen:
·Ponga las cuchillas
·Helicópteros
·Rastreadores
·Herramientas de minería
·Ciparas
·Aplicaciones de la prensa de golpe
·Aplicaciones de la prensa de golpe
·Ponte los anillos
·Poner los segmentos
·Razadores de copas
Placas de desgaste y productos de desgaste están disponibles en:
