| Nombre De La Marca: | bronzelube.com |
| Número De Modelo: | El desgaste platea - molde de SelfLube y muere los productos |
| Cuota De Producción: | Placas del desgaste de la precisión y piezas de bronce del lubricante hechas por encargo |
| Precio: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| Condiciones De Pago: | TT POR ADELANTADO, L/C, WESTERN UNION |
| Capacidad De Suministro: | La fabricación del transporte del lubricante del uno mismo dimensiona a la asamblea de la tolerancia |

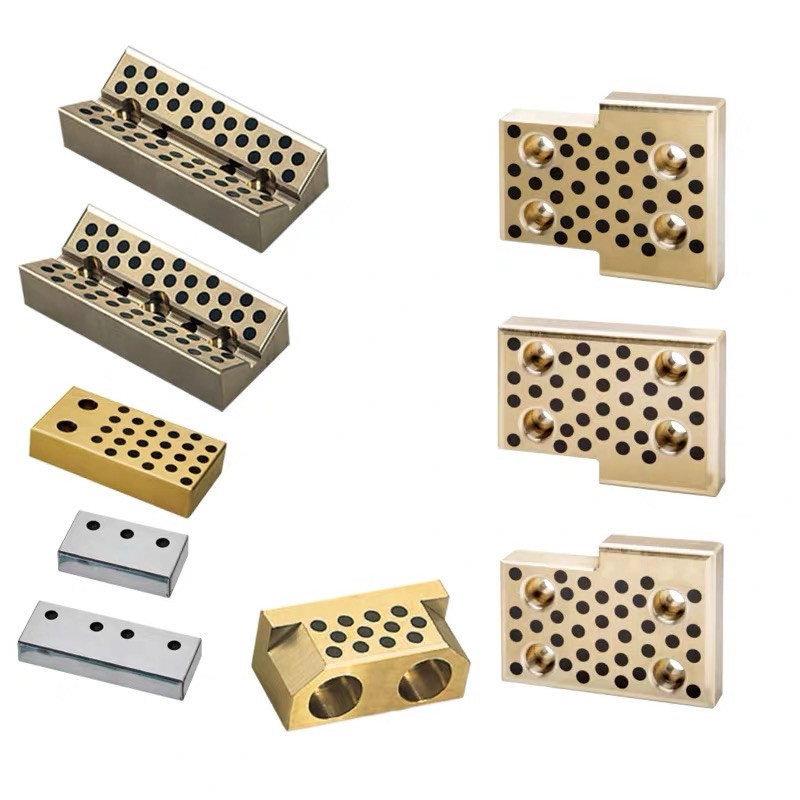

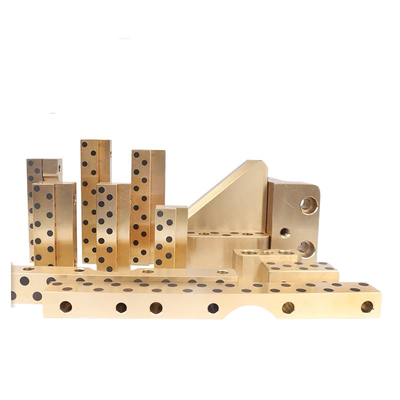

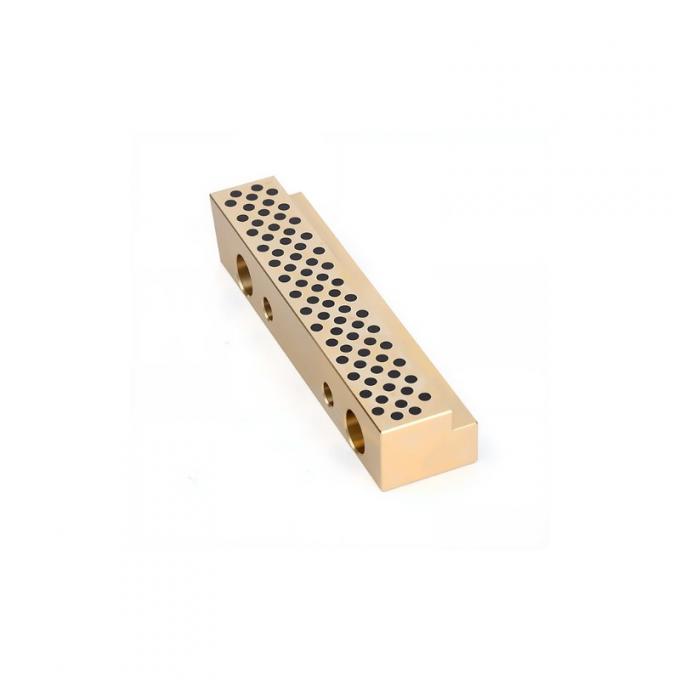

Presentamos nuestra placa de deslizamiento auto lubricante diseñada específicamente para estampado de metales con un ángulo de 45 grados.Esta innovadora placa de deslizamiento está diseñada para proporcionar una lubricación excepcional y resistencia al desgaste, garantizando un funcionamiento suave y eficiente durante los procesos de estampación de metales.
La placa de deslizamiento está hecha de materiales de alta calidad que muestran propiedades de autolubricación, lo que reduce la necesidad de lubricación y mantenimiento externos.Esta característica no sólo simplifica el proceso de estampación, sino que también prolonga la vida útil de la placa de estampación y deslizamiento, reduciendo los tiempos de inactividad y los costes operativos.
El ángulo de 45 grados de la placa de deslizamiento permite una alineación precisa y una fácil integración en matrices de estampado de metal.proporcionar un apoyo y una orientación óptimos para el proceso de estampado.
Cuando usted está buscando para reemplazar las placas desgastadas o actualizar su equipo de estampado de metal existente, nuestra placa de deslizamiento auto-lubricante con un ángulo de 45 grados es una excelente opción.Ofrece un rendimiento confiable, durabilidad y facilidad de mantenimiento, lo que lo convierte en una solución rentable para aplicaciones de estampado de metales.
Mecanismo de cuña inclinada ordinario, el deslizador generalmente está conectado al dado inferior, por lo que el diseño y el movimiento es relativamente simple, pero en algunos casos,cuando el control deslizante está conectado al dado inferior, la alimentación y la extracción de las piezas no es conveniente, o afectan a la realización de otras funciones del molde, entonces se debe considerar el mecanismo de cuña colgante,según el movimiento del control deslizante, el mecanismo de cuña inclinada se puede dividir en un mecanismo de cuña inclinada plana y un mecanismo de cuña inclinada inclinada (cuerpo de molde y superficie de contacto del deslizador para la inclinación).
El nombre de cuña inclinada
Código - superficie de montaje de trabajo (W) - carrera (ST) - ángulo de la cuña inclinada (θ) - modo fijo (K para el posicionamiento de la llave, N para el posicionamiento de los pines)
Las ventajas y desventajas de los diferentes tipos de cuñas que se utilizan comúnmente
a) Cuña de inclinación horizontal: es necesario considerar plenamente el problema de la extracción de las piezas.
b, cuña colgante: buena funcionalidad, pero el borde de la investigación y las dificultades de coincidencia.
c, cuña de doble acción: ocupa más espacio y estructura compleja, ya que la resistencia del molde tiene un impacto (alternativa de cuña giratoria).
El molde de cuña oblicua diseño de trazo de cuña oblicua debe expresar el contenido
1) el movimiento del deslizador de cuña inclinada: ST
2) Trazo de cuña inclinada:L
3)Corrida de funcionamiento de cuña inclinada:W
4)Corrimiento de la placa de prensa de cuña inclinada:C
5)Ángulo de inclinación de la cuña:θ
6)Punto de inicio de la acción del núcleo superior de la prensa:P
7) Punto de enganche de la guía de matriz superior e inferior: G
Modo de retorno de la cuña deslizante
a) Primavera
b) El caucho de poliuretano
c) cilindro
d) Primavera de nitrógeno
e) Otros métodos
En general, los resortes se utilizan como fuente de fuerza de retorno, pero se utilizan otros métodos de retorno como los cilindros en los siguientes casos.
a) la carrera de la cuña de inclinación es relativamente larga, el muelle no puede cumplir con los requisitos de carrera
b) cuñas de doble acción, que deben ser reubicadas.
Consideraciones generales.
1) Cuando se instale el muelle y el cilindro en el deslizador de matriz de cuña inclinada, de acuerdo con su posición de instalación, el momento de movimiento del deslizador de cuña inclinada,el control deslizante debe tener en cuenta lo siguiente para obtener el equilibrio general
a) Lo más cerca posible de la superficie del guía de deslizamiento (dirección de altura)
b) Instalado lo más cerca posible del carril de guía en ambos extremos del deslizador de cuña (dirección horizontal)
2) La estructura del molde debe diseñarse teniendo en cuenta la premisa de que el resorte o cilindro de mantenimiento puede ser reemplazado sin desmontar los grandes componentes del molde.
Principio de determinación de la fuerza de retorno del deslizador de cuña inclinada
Molde de cuña horizontal inclinada
(peso total de la cuña deslizante*1,0) o más
Muestras inclinadas de cuña
(peso total de la cuña deslizante * 1,5) o más
En cuanto a la parte de la cuña inclinada hecha por uno mismo, debido a la amplia gama de aspectos involucrados, es necesario considerar cuestiones más completas,Aquí no hay una descripción detallada (específica por los trabajadores de frío o el asistente de oro para explicar)
El diseño del molde de cuña cónica estándar
En la premisa de tener el diagrama de proceso de la parte y el modelo digital 3D
puede diseñarse mediante los siguientes pasos.
1) En primer lugar, hacer una línea recta normal al agujero (ver la figura a continuación)
2) En segundo lugar, proyecte la línea recta sobre el plano XY (en la base del molde) para determinar el ángulo de la cuña cónica estándar, el ángulo medido real es: 8 °,no hay tal especificación en la cuña cónica estándar, la aproximación es tomar una especificación muy cercana: cuña cónica de 10°.
b) Determinar el ángulo de colocación de la cuña de la espiga en el plano del molde
Proyectar de nuevo la línea de proyección en el plano YZ para determinar el ángulo de colocación de la cuña cónica estándar, el valor medido es:10 ° (necesidad de prestar atención a la capacidad de la máquina herramienta de procesamiento de cada empresa, cuando puede ser procesado en cualquier ángulo o tiene requisitos especiales de ángulo)
C) Determinar la altura de instalación y la posición de la cuña de la cuña a través de la sección transversal
1) Se determina la posición del punzón y se determinan con precisión el ángulo y la posición del conjunto del dado cóncavo y el ángulo de antirotación;
2) La cuña se coloca de acuerdo con el ángulo de colocación en el soporte del dado y la posición del soporte del punzón.
D) Seleccionar el método de instalación del soporte del punzón de acuerdo con la situación real del dado.
Desde el ángulo de equilibrio de la fuerza en la cuña deslizante, el método de fijación más ideal es controlar el punto de fuerza del golpe tanto como sea posible en el centro de la cuña deslizante,y el método de instalación del asiento de fijación está dispuesto de acuerdo con la situación real en casos especiales.; la posición aproximada de la cuña deslizante en el soporte del dado se determina de acuerdo con el ángulo de fijación del asiento de fijación del punzón.
E) De acuerdo con la posición fija y el dibujo transversal del deslizador de cuña cónica y el asiento de fijación del punzón, se determinan la altura de montaje y la posición del plano de la cuña cónica,y la altura de montaje y el tamaño de las coordenadas del plano de la cuña esférica son enteros (0 y 5 en el extremo) en la medida de lo posible.
F) Cuando se diseña la matriz de cuña inclinada estándar, deben tenerse en cuenta los siguientes aspectos, ya que se ha fijado el trazo de la cuña inclinada.
Es una cuña de espada inclinada.
Dado que la pieza de trabajo está fijada en la matriz inferior, debe considerarse que las piezas pueden alimentarse sin problemas;su trazo debe garantizar que no sea menor que la anchura del borde de la brida + la distancia de la brida de la cuña cónica de corte o punción o brida + 20 ~ 30 mm (Nota: 30 mm si se trata de estampado automático, debe ser de 50 mm si se opera manualmente)
Levante el movimiento del deslizador de cuña cónica.
La distancia entre la brida y el recorte, el punzamiento o el flanqueado de la cuña cónica +20 mm;
El levantamiento de la cuña biselada requiere la consideración de los componentes de trabajo instalados en el deslizador (punche, bloque de corte lateral,Bloque de flanges) afectan al montaje y desmontaje del núcleo de prensa; y cuando exista un espacio suficiente para la molienda entre la cuña astillada y el núcleo de la prensa.
G) Eliminación de la chatarra
1) el trozo a través del agujero lo más grande posible.
2) A veces, para evitar que el desecho se bloquee, el desecho del orificio de perforación lateral necesita aumentar el dispositivo de material superior.
3) las piezas fundidas para diseñar el deslizamiento de la chatarra sobre el orificio para tener plenamente en cuenta la anchura del tamaño máximo de la chatarra si se produce después de la rotación.
4) Si el trozo es demasiado largo, considere aumentar el cuchillo de trozo para lograr un deslizamiento suave del trozo y aumentar la resistencia del molde.
5) Utilizar el ejector flexible con pin convexo (cóncavo) en los siguientes casos.
a) para hacer que la chatarra se deslice pieza por pieza.
b) quieren controlar el estado de la chatarra cuando cae.
6)Si hay un rebote de la chatarra.
a) la cantidad de cuchillo en el molde debe ser grande.
b) necesidad de instalar el dispositivo de eyección de chatarra.
7) En los siguientes casos es necesario aumentar el dispositivo de guía.
a) no hay espacio vacío en el lado de exclusión de residuos, debe transformarse en una caída vertical en dirección recta,con una apertura vertical de al menos dos veces el diámetro del punzón.
b) Si el agujero es perforado en ambos lados al mismo tiempo, es necesario aumentar el perno divisorio.
H) Clasificación del prensador de matrices de cuña diagonal estándar.
La prensa se utiliza para evitar el posicionamiento y la deformación de las piezas, y se puede dividir en tres tipos de acuerdo con la forma y el número de direcciones de acción.
a) Núcleo superior de material de compresión
Las ventajas son: la fuerza de compresión es relativamente grande, por lo que no tiene que preocuparse por la deformación de las piezas; cerca de la pared vertical y cerca del extremo de la pared lateral,separados por el núcleo de compresión superior.
b) Núcleo de compresión inclinado del lado de la cuña
c) Cuota del material de compresión lateral y del material de compresión positiva
Fuerza de compresión insuficiente del material de compresión lateral.
Partes inestables.
el material de prensado positivo deberá ser prensado 10 mm antes que el material de prensado lateral en la pieza.
I) Posicionamiento y fuerza antilateral de la cuña inclinada
(b) La cuña cónica tiene dos tipos de posicionamiento de pines y posicionamiento de llaves.
b) Un recorte lateral y un flanqueado, con un material más grueso que requiere medidas para evitar las fuerzas laterales.
Medidas y formas para prevenir las fuerzas laterales.
Adición de dispositivos de guía.
Traducido con www.DeepL.com/Translator (versión gratuita)
Aleación de cobre+Lubricante sólido especial
Placa de deslizamiento libre de aceite (10 mm)
Placa de deslizamiento libre de aceite para uso universal en muchas aplicaciones secas, como matrices / moldes, maquinaria, automatización, construcción, automóvil.
Placas de desgaste de bronce auto lubricantes, placas de deslizamiento de bronce, placas de deslizamiento, placas de deslizamiento sin aceite.
Muchas de las placas de deslizamiento de bronce totalmente mecanizadas sin aceite con aleaciones de cobre que fabricamos son auto lubricantes.Esto se logra mediante un proceso de enchufe de la placa de bronce con tapones de grafitoOfrecemos una línea completa derodamientos de grafite de enchufeMás información sobre nuestras piezas con tapón de grafito se puede encontrar aquí.
Las placas de desgaste - SelfLube Mold and Die Products, grafite de bronce tapado Las placas de desgaste libres de aceite con aleaciones de cobre están disponibles en una gama más amplia de tamaños.
Configuraciones personalizadas para tamaños especiales, patrones de agujeros o patrones de grafito.hecho en China Placa de desgaste de bronce fundido Placas de deslizamiento sin aceite con aleaciones de cobre
Nuestra placa de desgaste de bronce fundido se produce por un método conocido como fundición continua.La estructura de granos finos obtenida mediante la fundición continua prácticamente elimina los defectos de fundición asociados con los métodos de fundición estáticaEsta estructura densa está libre de porosidad, lo que a su vez prolonga la vida útil de su herramienta.
Placas de desgaste de lubricación automática Placas de deslizamiento libres de aceite con aleaciones de cobre Guía de deslizamiento de cámara, enchufe de grafite BUSHINGS BRONZE sin mantenimiento rodamientos planos lamina gib.
Fácil de instalar, muy duraderoSu diseño optimizado permite una fácil instalación, un funcionamiento con bajo ruido, un ahorro de espacio y una vida útil prolongada para las bujes de bronce.
Los elementos de deslizamiento/componentes de la cámara/unidades de la cámara/componentes de molde de plástico
Rodamiento de auto lubricación de bronce sólido metálico.
Los rodamientos de manga de bronce fundido.
Estos estándares proporcionan una economía disponible para la mayoría de las aplicaciones
C90300 BRONZE GRAPHITE BUSHINGS es una aleación sin plomo
Los productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de la lista de productos de los productos de la lista de productos de los productos de la lista de productos de los productos de la lista de productos de los productos de la lista de productos de los productos de la lista de productos de los productos de la lista de productos de los productos de la lista de productos de los productos de la lista de productos de los productos de la lista de productos de los productos de la lista de productos de los productos de la lista de productos de los productos de la lista de productos de los productos de los productos de la lista de productos de productos de la lista de productos de productos de la lista de productos de productos de los productos de la lista de productos de productos de la lista de productos de productos de la lista de productos de productos de los productos de la lista de productos de productos de los productos de la lista de productos de productos de los productos de la lista de productos de productos de
CDA 903 SAE 620 88-8-0-4 ASTM B505 Las pruebas de la norma SAE 620 88-8-0-4 se basan en las siguientes pruebas:
En el caso de las máquinas de la categoría 84 |
||||||||||
El elemento |
||||||||||
Cu ((1,2) |
Pb |
No |
El Zn |
Fe |
P(3) |
Ni(4) |
- ¿ Qué? |
El S |
Sb |
Sí, sí. |
Min (%) |
86 |
|
7.5 |
3 |
|
|
|
|
|
|
Max (%) |
89 |
0.3 |
9 |
5 |
0.2 |
0.05 |
1 |
0.005 |
0.05 |
0.2
|
Las demás partidas de los materiales de aceroLa fundición continua permite obtener una calidad y un rendimiento superiores.de alta densidadestructura de grano, libre de porosidad, lo que reduce el desgaste de las herramientas y los desechos de los componentes.
Las barras sólidas se almacenan en incrementos de 13" y 105" de longitud, y están disponibles en otras longitudes y tamaños no estándar.o para reparaciones de emergencia.
|
|
El elemento |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Cu ((1,2) |
Pb |
No |
El Zn |
Fe |
P(3) |
Ni(4) |
- ¿ Qué? |
El S |
Sb |
Sí, sí. |
|
|
|
|||||||||||
|
Min (%) |
86.0 |
|
7.5 |
3.0 |
|
|
|
|
|
|
|
|
Max (%) |
89.0 |
0.30 |
9.0 |
5.0 |
0.20 |
0.05 |
1.0 |
0.005 |
0.05 |
0.20 |
0.005 |
C90300 Bustines de bronce de estaño.
Cobre, latón y aleaciones de bronce de VIIPLUS INTERNATIONAL
BS 1400 (LG1, LG2, LG4, LG3, PB1, PB2, PB3, PB4, LPB1, LB1, LB2, LB3, LB4, AB1, AB2, HTB3, HTB1)
En el caso de las empresas de servicios de la Unión, el importe de la ayuda se calculará en función de la situación de la entidad.
Las normas de normalización de las normas de seguridad de los Estados miembros se aplican a las empresas que cumplen las siguientes condiciones:
|
Especificaciones y aplicaciones relacionadas para aleaciones de cobre de fundición común |
|||||
|
Descripción de la aleación |
Específico americano. |
Específico americano. |
Específico alemán. |
Específico británico. |
Aplicaciones típicas del material |
|
El SNU |
La SAE |
de aleación |
de aleación |
||
|
Cu85 Sn5 Zn5 Pb5 |
C0030/R0040 y C0040/R0040 |
40 |
CuSn5ZnPb |
El número de unidades |
Los componentes de las bombas, los engranajes pequeños, los rodamientos, los impulsores, las bridas, las válvulas de baja presión y los accesorios. |
|
Cu83 Sn3 Zn8 Pb6 |
C0080/R0080 y C0080/R0080 |
- |
CuSn2ZnPb |
* LG1 |
Rodamientos ligeros, hardware general, accesorios, válvulas de baja presión y accesorios. |
|
Cu63 Al6 Fe3 Mn3 Zn25 |
C86300 (CDA 863) |
430B |
- |
- |
Aleación de alta resistencia para engranajes, camas, rodamientos de carga pesada de velocidad baja, tuercas de tornillo. |
|
Cu88 Sn8 Zn4 |
C90300 (CDA 903) |
620 |
- |
- |
Los materiales utilizados para la fabricación de los productos de la partida 9A004 incluyen los productos de la partida 9A004. |
|
Cu88 Sn10 Zn2 |
C90500 (CDA 905) |
62 |
CuSn10Zn |
* G1 |
Pampas marinas, válvulas, rodamientos, bujes, anillos de pistón, accesorios y engranajes de vapor. |
|
Cu89 Sn11 |
C090700 (CDA 907) |
65 |
CuSn12 |
* PB1 |
Los engranajes pesados, los rodamientos de alta carga, las bujes y las ruedas de gusano. |
|
Cu88 Sn6 Zn4 Pb2 |
C92200 (CDA 922) |
622 |
- |
El número de unidades |
Valvas, accesorios, piezas hidráulicas de presión media y de presión de vapor, para uso hasta 550 F (287 C) |
|
Cu87 Sn11 Ni2 |
C0050/R0050 y C0050/R0050 |
640 |
CuSn12Ni |
CT2 |
Los engranajes, las ruedas de gusano, buena resistencia a los golpes, los anillos del sincronizador automotriz. |
|
Cu87 Sn11 Pb2 |
C92700 (CDA 927) |
63 |
CuSn12Pb |
LB3 |
Rodamientos de trabajo pesado, bujes, anillos de pistón, componentes de válvulas, accesorios de vapor, engranajes. |
|
Cu83 Sn7 Zn3 Pb7 |
C93200 (CDA 932) |
660 |
CuSn7ZnPb |
|
Rodamientos generales, bujes y placas de desgaste para velocidades y presiones medianas. |
|
Cu85 Pb10 Sn5 |
C93500 (CDA 935) |
66 |
- |
LB4 |
rodamientos de alta velocidad, bujes, cargas ligeras de alta velocidad y piezas de presión ligera. |
|
Cu80 Pb10 Sn10 |
C0030/R0050 y C0040/R0050 |
64 |
CuPb10Sn |
LB2 |
Rodamientos para altas velocidades y altas presiones, piezas de bombas, piezas de fundición hermética. |
|
Cu78 Pb15 Sn7 |
C0030/R0050 y C0040/R0050 |
67 |
CuPb15Sn |
LB1 |
Rodamientos de turbocompresores, rodamientos de servicio general y de presión moderada, aplicaciones ferroviarias. |
|
Cu87 AI10 Fe3 |
C95400 (CDA 954) |
- |
CuAI10Fe |
- |
Rodamientos de alta resistencia, bujes, engranajes, gusanos, placas de desgaste, asientos de válvulas y guías. |
|
Cu81 AI10 Ni5 Fe4 |
C95500 (CDA 955) |
- |
CuAI10Ni |
- |
Rodamientos de alta resistencia, piezas resistentes a la corrosión, guías de válvulas de aeronaves y asientos. |
|
Cu80 AI10 Ni6 Fe4 |
C95800 (CDA 958) |
- |
CuAl10Ni |
El número de personas afectadas |
Partes resistentes a la corrosión por agua salada y hardware general de los buques. |
|
Fósforo de bronce de grado I |
C54400 Las pérdidas de capital |
|
CuSn4 |
PB101 |
|
|
Fósforo de bronce de grado I |
C54400 Las pérdidas de capital |
CuSn4 |
PB101 |
|
Fósforo de bronce de grado II |
En caso de que no se cumplan las condiciones siguientes: |
CuSn5 |
PB102 |
|
Fósforo de bronce de grado III |
C51900 |
CuSn6 |
PB103 |
|
Fósforo Bronce |
C52100 Las empresas de seguros de vida |
CuSn8 |
PB104 |
Como planta profesional de producción de aleaciones especiales de cobre, la empresa controla la composición química, las propiedades mecánicas, las propiedades físicas,y otras propiedades de los materiales con estrictas normas internas.
La empresa produce la aleación de bronce correspondiente de acuerdo con los estándares de marca pertinentes de China y otros países, conExcelente rendimiento y tiempo de entrega corto.
Las marcas de productos existentes de la compañía: qsn6.5-0.1¿Qué es eso?2¿Qué es eso?3, ZCuSn10P1, ZCuPb10Sn10, ZCuPb15Sn8, ZCuPb20Sn5, ZCuSn5Pb5Zn5, ZCuSn6Zn6 Pb3, C54400, C84400, C93200, C93700, C93800, etc.
De acuerdo con el estándar nacional, el estándar estadounidense, el estándar alemán y otros estándares del cliente para la costumbre.
Tipo de producto: varilla de cobre, tubo de cobre, incluido el tubo en forma, varilla.
Descripción del producto: Búsqueda de bronce de manganeso
Este producto está hecho de latón de alta resistenciaCuZn25Al6Fe3Mn3con una fórmula especial, que tiene altas propiedades mecánicas,buen rendimiento de fundición y buena resistencia a la corrosiónLos productos se utilizan ampliamente en máquinas de fundición continua, maquinaria minera, barcos, turbinas de gas, etc.
El rodamiento es una parte importante de la turbina de vapor, que se divide en rodamiento de soporte radial y rodamiento de empuje.Se utilizan para soportar toda la gravedad del rotor y determinar la posición correcta del rotor en el cilindro.
VSB-50 es un material de rodamiento auto lubricante que consiste en unde alta calidadun rodamiento de bronce con bolsas llenas de lubricante sólido y una película delgada de lubricante sólido sobre la superficie del rodamiento para facilitar el proceso de entrada en funcionamiento VSB-50libre de mantenimientolos rodamientos, sin necesidad de lubricación con aceite o grasa, se recomiendan para rodamientos grandes. tienen un bajo coeficiente de fricción
Los demás materiales de la partida 9404 incluyen:(extranjero dice deva. Deslizamiento) se basa en el sustrato de aleación de cobre, en la superficie de fricción de acuerdo con una cierta proporción para perforar el tamaño adecuado,con un diámetro de más de 200 mm, pero no superior a 200 mm, el incrustado en el orificio con un lubricante sólido lubricante único por el mecanizado de precisión de un tipo de rodamientos auto lubricantes de alto rendimiento.
Se rompe a través de las limitaciones de los rodamientos ordinarios dependiendo de la lubricación con película de aceite, especialmente adecuado parano oleaginosas, de alta temperatura, de alta carga, baja velocidad, antiincrustante, anticorrosivo, antiradiación, así como en la infiltración de agua o solución al vacío y sin lubricación con aceite o lubricación difícil en condiciones de trabajo especiales.
Las máquinas de limpieza de empuje
¢ Adecuado parabaja velocidad, carga pesadao condiciones de movimiento intermitente, la película de aceite lubricante no puede formar o mantener la ocasión;
¢ Adecuado para el entorno de trabajo o las restricciones de la estructura mecánica, es difícil suministrar ocasiones de lubricación con aceite;
¢ Adecuado para situaciones en las que las cargas de impacto son fáciles de producir en el trabajo;
′Es adecuado para girar, girar, oscilar y para movimientos lineales u otras formas de movimiento y necesita arrancar con frecuencia o con una gran carga;
¢ Adecuado paratrabajo a altas o bajas temperaturas, o el rango de temperatura ambiente de las grandes ocasiones;
¢ Adecuado paraciclo de mantenimiento largo o alto coste de mantenimiento,Requieren una larga vida útil de los rodamientos;
¢Una buena resistencia a la corrosión puede utilizarse en agua de mar y otros líquidos o gases químicos y otros medios corrosivos;
No absorbe agua, tiene buena estabilidad dimensional, alta resistencia mecánica y buena conductividad térmica.
¢En condiciones de carga media, velocidad media, lubricación, lubricación mixta pueden lograrse, prolongar la vida útil;
El material VSB-50W WASHER está hecho dede bronce fundido fuerteEl metal base resiste el agua y el agua.la carga alta y los lubricantes sólidos proporcionan autolubricación.El rodamiento muestra un excelente rendimiento sin pre-lubricación en condiciones de extrematemperatura alta/baja a baja velocidadEste material proporciona una solución de rodamientos libre de mantenimiento, especialmente paracarga alta, movimiento oscilante intermitente.
|
Grado |
50 # |
50S1 |
50S2 |
50S3 |
Las demás: |
|
El material |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Densidad |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Dureza |
≥210 |
≥ 70 años |
≥ 150 |
≥ 75 años |
≥235 |
|
Resistencia a la tracción |
≥ 750 |
≥ 250 |
≥ 500 |
≥ 270 |
≥ 800 |
|
Fuerza de rendimiento |
≥ 450 |
≥ 90 años |
≥ 260 |
≥ 150 |
≥ 450 |
|
Elongado |
≥ 12 años |
≥ 13 años |
≥ 10 años |
≥ 5 años |
≥ 8 años |
|
Coeficiente de expansión lineal |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
Max. Tiempo. |
-40 ~ + 300 °C |
-40 ~ + 400 °C |
-40 ~ + 400 °C |
-40 ~ + 400 °C |
-40 ~ + 300 °C |
|
Carga dinámica máxima |
100 |
60 |
50 |
70 |
120 |
|
Velocidad máxima (Seco) |
15 |
10 |
20 |
10 |
15 |
|
Se aplicará el método de comprobación de los resultados de ensayo. |
200 |
60 |
60 |
80 |
200 |
|
Deformación por compresión |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
Número del producto |
Composiciones químicas |
||||||||
|
TAB 050 |
Cu |
El Zn |
- ¿ Qué? |
Fe |
En |
Sí, sí. |
¿ Qué? |
No |
Pb |
|
60 ~ 66 |
Entre 22 y 28 |
5.0 ~ 8.0 |
2.0 ~ 4.0 |
2.5 ~ 5.0 |
El valor de las emisiones1 |
El valor de las emisiones5 |
El valor de las emisiones2 |
El valor de las emisiones2 |
|
Formas de rodamientos disponibles en dimensiones estándar
· Arbusto cilíndrico
· Arbusto con flancos
· Placas deslizantes
Las formas de rodamientos hechas a pedido: formas normalizadas en dimensiones especiales, rodillos de empuje, rodillos de empuje con bridas, semirroles, formas especiales obtenidas por estampado o dibujo en profundidad,diseños de rodamientos personalizados
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
