| Nombre De La Marca: | VIIPLUS |
| Número De Modelo: | Transportes de bronce del grafito |
| Cuota De Producción: | Negociable |
| Precio: | Negociable |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | Metálico-OILES-transporte |

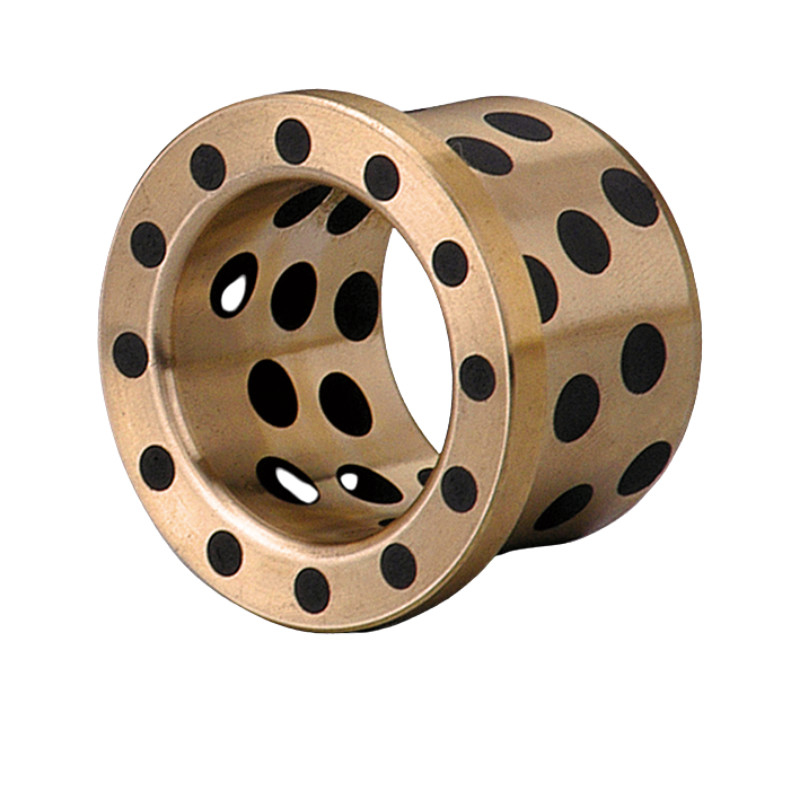

El casquillo sin aceite con brida y tapón de grafito, de tipo recto, es un componente único y eficiente diseñado para su uso en diversos sistemas mecánicos. Fabricado con grafito como material principal, este casquillo ofrece una resistencia al desgaste y una durabilidad excepcionales.
El grafito, conocido por sus propiedades lubricantes naturales, garantiza un funcionamiento suave sin necesidad de lubricación externa. Esta característica no solo simplifica el mantenimiento, sino que también prolonga la vida útil del buje. El diseño sin aceite también lo hace adecuado para su uso en entornos donde la contaminación por aceite o lubricante es inaceptable.
El diseño de tipo recto de este buje permite una fácil instalación e integración en varios sistemas. La brida proporciona estabilidad y soporte adicionales, lo que garantiza un ajuste seguro dentro del conjunto mecánico.
La ingeniería de precisión de este casquillo con tapón de grafito garantiza un ajuste firme y seguro, lo que minimiza cualquier posibilidad de vibración o movimiento. Esto no solo mejora el rendimiento del casquillo, sino que también contribuye a la estabilidad y confiabilidad generales del sistema mecánico.
Si está actualizando un sistema existente o diseñando uno nuevo, el buje sin aceite con brida y tapón de grafito, de tipo recto, es una excelente opción para lograr un funcionamiento suave y eficiente. Su combinación única de durabilidad, resistencia al desgaste y diseño sin aceite lo convierte en una solución rentable y confiable para diversas aplicaciones industriales.
LG-2 con tapón de grafitoarbusto de bronce
Los cojinetes de la serie 500 de Oiles incorporan metales de aleación de cobre de alta calidad con tapones de lubricante sólido diseñados. Estos cojinetes están diseñados para adaptarse a una amplia variedad de requisitos de aplicación que exigen los equipos actuales. Las tolerancias precisas que utilizan la ubicación estratégica de los tapones y los compuestos de los tapones garantizan un rendimiento óptimo y un servicio sin lubricación. Este estilo de cojinete está disponible en tamaños estándar en pulgadas, métricos y hechos a pedido. Los cojinetes de la serie 500 ofrecen límites de temperatura extremos y un rendimiento de alta capacidad de carga. Disponibles en cojinetes de estilo de muñón y de placa de desgaste plana
Casquillo de bronce LG-2 con tapón de grafito
Cojinete/buje sin aceite de grafito, tamaño en pulgadas: 18" de diámetro interior x 26" de diámetro exterior x 18" de largo
La lubricación con grafito en la cara interior del rodamiento le permitirá obtener una vida útil prolongada del rodamiento tanto a altas temperaturas de funcionamiento como en aplicaciones que carecen de lubricación adicional. El grafito se logra ranurando el interior y luego presionándolo en las cavidades bajo una presión extremadamente alta.
Fabricantes y proveedores deBronce relleno de grafitoArbustos,Relleno de grafito BroncePlatos,Cojinete, Arbusto,Aspectos, Arbustos,Arandela,Arandelas,
Nos comprometemos a ofrecer productos de bujes sin aceite y cojinetes de precisión de la mejor calidad a nuestros clientes.
Servicios de ingeniería (Diseño y desarrollo de productos)
Buje de brida sin aceite OILES #500 SPF con tapones de grafito
Material
Aleación de bronceCuZn25Al5Mn4Fe3+Tapones de grafito
Características
Los cojinetes de la serie 500 de Oiles incorporan metales de aleación de cobre de alta calidad con tapones lubricantes sólidos diseñados. Estos cojinetes están diseñados para adaptarse a una amplia variedad de requisitos de aplicación que exigen los equipos actuales. Las tolerancias precisas que utilizan la ubicación estratégica de los tapones y los compuestos de los tapones garantizan un rendimiento óptimo y un servicio sin lubricación. Este estilo de cojinete está disponible en tamaños estándar en pulgadas, métricos y hechos a pedido. Los cojinetes de la serie 500 ofrecen límites de temperatura extremos y un rendimiento de alta capacidad de carga. Disponibles en cojinetes de estilo de muñón y con placa de desgaste plana.
Aplicaciones
1) Tractores de servicio pesado y equipos agrícolas.
2) Equipos de minería
3) Equipos forestales
4) Soporte del eje de la cuchilla del tanque de mezcla
5) Equipos de fundición, hornos y producción de acero.
6) Aplicaciones HVAC
7) Rodamientos de soporte de ruedas y ruedas de alta resistencia
8) Aplicaciones de secador de chapa de kart de horno y posiblemente otras aplicaciones...
Tamaño del casquillo con brida:
Autolubricante, Latón de alta resistencia, CuZn25Al o equivalente, Cojinetes y casquillos guía libres de mantenimiento, bronce con lubricante sólido
NÚMERO DE ARTÍCULO Código equivalente Ø interior
dØ exterior
DLongitud
yoF con brida a JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 14-10-10 10 14 10 22 2 JFB1012 SOBF 14-10-12 10 14 12 22 2 JFB1015 SOBF 14-10-15 10 14 15 22 2 JFB1017 SOBF 14-10-17 10 14 17 22 2 JFB1020 SOBF 14-10-20 10 14 20 22 2 JFB1210 SOBF 18-12-10 12 18 10 25 3 JFB1212 SOBF 18-12-12 12 18 12 25 3 JFB1215 SOBF 18-12-15 12 18 15 25 3 JFB1220 SOBF 18-12-20 12 18 20 25 3 JFB1225 SOBF 18-12-25 12 18 25 25 3 JFB1230 SOBF 18-12-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 Cojinetes de lubricación sólida integrados Casquillos de brida métrica Casquillo con brida, autolubricante NÚMERO DE ARTÍCULO Código equivalente Ø interior
dØ exterior
DLongitud
yoF con brida a JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 16-22-35 de la noche 16 22 35 29 3 JFB1640 16-22-40 de la tarde 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 Día de la Madre 20-30-20 20 30 20 40 5 JFB2025 Día de la Madre 20-30-25 20 30 25 40 5 JFB2030 Día de la Madre 20-30-30 20 30 30 40 5 JFB2035 Día de la Madre 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 25-35-15 de septiembre 25 35 15 45 5 JFB2520 25-35-20 de septiembre 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF25-35-50 25 35 50 45 5 JFB3020 SOBF30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF30-40-30 30 40 30 50 5 JFB3035 SOBF30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF30-40-50 30 40 50 50 5 31.520 dólares estadounidenses SOBF31,5-40-20 31,5 40 20 50 5 31.530 dólares estadounidenses SOBF31,5-40-30 31,5 40 30 50 5 31.535 dólares estadounidenses SOBF31,5-40-35 31,5 40 35 50 5 31.540 dólares estadounidenses SOBF31,5-40-40 31,5 40 40 50 5 Cojinetes de lubricación sólida integrados Casquillos de brida métrica Casquillo con brida, autolubricante NÚMERO DE ARTÍCULO Código equivalente Ø interior
dØ exterior
DLongitud
yoF con brida a JFB3520 SOBF35-45-20 35 45 20 60 5 JFB3525 SOBF35-45-25 35 45 25 60 5 JFB3530 SOBF35-45-30 35 45 30 60 5 JFB3535 SOBF35-45-35 35 45 35 60 5 JFB3540 SOBF35-45-40 35 45 40 60 5 JFB3550 SOBF35-45-50 35 45 50 60 5 JFB4020 SOBF40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF55-65-40 55 65 40 80 5 JFB5560 SOBF55-65-60 55 65 60 80 5 JFB6040 SOBF60-75-40 60 75 40 90 7,5 JFB6050 SOBF60-75-50 60 75 50 90 7,5 JFB6080 SOBF60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF65-80-60 65 80 60 95 7,5 JFB7050 SOBF70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF80-100-60 80 100 60 120 10 JFB8080 SOBF80-100-80 80 100 80 120 10 JFB80100 SOBF80-100-100 80 100 100 120 10 JFB9060 SOBF90-110-60 90 110 60 130 10 JFB9080 SOBF90-110-80 90 110 80 130 10 JFB10080 SOBF100-120-80 100 120 80 150 10 JFB100100 SOBF100-120-100 100 120 100 150 10 JFB12080 SOBF120-140-80 120 140 80 170 10 JFB120100 SOBF120-140-100 120 140 100 170 10 JFB13080 130-150-80 de SOBF 130 150 80 180 10 JFB130100 130-150-100 de SOBF 130 150 100 180 10 JFB14080 SOBF140-160-80 140 160 80 190 10 JFB140100 SOBF140-160-100 140 160 100 190 10 JFB150100 SOBF150-170-100 150 170 100 200 10 JFB150120 SOBF150-170-120 150 170 120 200 10 JFB160100 SOBF160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10 TAMAÑO8 DI x 12 DE x 12 LARGO40 DI x 50 DE x 30 LARGO40 DI x 50 DE x 40 T/L x 65 F/D x 5 F/T 100012,2 DIÁMETRO INTERIOR X 40 DIÁMETRO EXTERIOR X 3 GROSOR (CON ORIFICIOS DE FIJACIÓN)MATERIAL: CuZn25Al5 + GRAFITO
Presupuesto:
Fundación JamaicaCojinete de lubricación sólida con brida
***Modelo: JFB5540 Casquillo de cojinete sin aceite
***Tamaño: 55x65x40 mm
***Diámetro exterior de la brida (F): 80 mm
***Espesor de brida: 5 mm
Si necesita otro tamaño que no figura en nuestra tienda, háganoslo saber, podemos producir de acuerdo con el tamaño que requiera, cuanto mayor sea la cantidad, más barato será el precio.
Material base: CuZn24AL6Mn4
Dureza base: HB230(hb270)
Coeficiente de fricción: <0,16
Límite de temperatura: 300°C
Límite de carga dinámica: 100 N/mm2
Límite de carga: inferior a lm/min 25N/mm2
Límite de velocidad de deslizamiento: seco 0,4 m/s, aceite 5 m/s
Límite de PV: 3,8 N/mm*m/sEstructura
Lubricante sólido incorporadoCon metales como bronce, grafito incrustado y MoS2 como lubricante. Se adopta una tecnología específica para integrar firmemente el lubricante y, al mismo tiempo, dejar un espacio distribuido uniformemente en su interior para que el lubricante en su conjunto pueda absorber aceite lubricante o grasa en más del 20 por ciento de su volumen total.
Propiedad y aplicación
Trabajando sin aceite o con aceite insuficiente, el calor de fricción impulsa el aceite y el lubricante desde el lado interior a la superficie para reducir el coeficiente de fricción y mejorar el rendimiento de desgaste-fricción, utilizado en máquinas de fundición sucesiva, rodillos de acero en metalografía, máquinas minerales, barcos, turbogeneradores, hidráulicas.
Turbinas y máquinas de moldeo por inyección de plásticos.
Lista de tamaños de casquillos de brida (SPF)
Los cojinetes lisos con lubricante sólido están hechos de aleaciones de cobre resistentes al desgaste con insertos hechos de lubricante sólido.
Aceites 500SP1-SL1
Cojinetes de latón de alta resistencia con lubricante sólido incorporado
Los cojinetes metálicos se han utilizado ampliamente
La serie 500SP1 de Oiles son cojinetes autolubricantes compuestos por bases de aleación de latón de alta resistencia fabricadas con tecnología avanzada de fundición y con lubricantes sólidos incorporados. Pueden combinarse con varios tipos de lubricantes sólidos según las condiciones de uso.
Gama de servicios Condiciones de lubricación Seco Lubricación periódica Rango de temperatura de servicio
(℃)-40～+300 -40～+150 Presión de contacto máxima admisible: P
(N/mm2)29 29 Velocidad máxima permitida: V
(EM)0,50 1.00 Valor máximo de PV permitido
(N/mm2·m/s)1,65 3.25
El lubricante sólido utilizado, a base de grafito y aditivos, es ideal para uso general y atmósferas normales.
Para aplicaciones en las que los rodamientos están expuestos al agua o al agua de mar, existe un lubricante sólido especial a base de MoS2 y otros aditivos.
| Abreviatura del material | |||||
| Material base | Latón especial | Ataque rojo (Rg7) | Bronce de aluminio (CuAl10Ni) | Bronce (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| permisible carga de soporte |
N/mm2 | 100 | 60 | 50 | 70 |
| máx. velocidad de deslizamiento |
EM | 0,25 | 0,17 | 0,33 | 0,17 |
| máx. pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| densidad | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| dureza | media pensión | >210 | >70 | >150 | >80 |
| Resistencia a la tracción | N/mm2 | >750 | >200 | >500 | >360 |
| Límite de estiramiento | N/mm2 | >450 | >90 | >260 | >150 |
| cepa | % | >12 | >15 | >10 | >8 |
Coeficiente de expansión térmica |
ϑ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| Rango de temperatura | °C | -40 a +300 | -40 a +400 | -40 a +400 | -40 a +400 |
| Coeficiente de fricción | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Se pueden suministrar o fabricar bajo pedido todo tipo de elementos deslizantes.
Por favor contáctenos para más información.
