| Nombre De La Marca: | VIIPLUS |
| Número De Modelo: | Lavadora autolubricadora |
| Cuota De Producción: | Negociable |
| Precio: | Negociable |
| Condiciones De Pago: | T/T, términos del pago y entrega: señal del 30%; el 70% antes de shipment/FOB CIF |
| Capacidad De Suministro: | los transportes del grafito del enchufe, China, fabricantes, proveedores, fábrica, venta al por mayo |

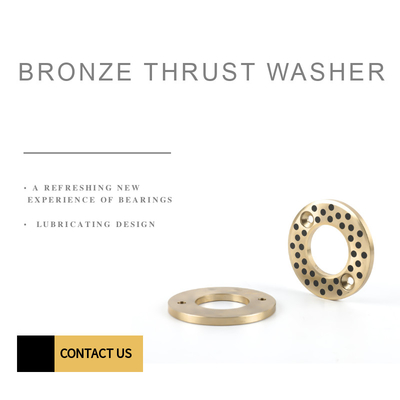

La arandela de empuje de grafito bronce JDB-JTW es un componente de cojinete autolubricado y sin aceite diseñado para su uso en diversas aplicaciones industriales. Su construcción de grafito bronce garantiza una excelente resistencia al desgaste, resistencia a la corrosión y capacidad de carga.
Las propiedades autolubricantes de la arandela de empuje eliminan la necesidad de lubricación regular, lo que reduce significativamente los requisitos de mantenimiento y los costos operativos. Esta característica también asegura un funcionamiento suave y confiable, incluso en condiciones de alta velocidad o carga pesada.
La arandela de empuje de grafito bronce JDB-JTW es adecuada para su uso en bombas, motores, compresores y otros equipos rotativos. Puede reducir eficazmente la fricción y el desgaste, mejorando la eficiencia y la fiabilidad del sistema.
Con su diseño autolubricante y sin aceite, la arandela de empuje de grafito bronce JDB-JTW ofrece una solución de cojinete conveniente y eficiente que requiere un mantenimiento y cuidado mínimos. Es una opción ideal para aplicaciones industriales donde la fiabilidad y la durabilidad son cruciales.
| MATERIAL DE COJINETE DE EMPUJE DE BRONCE FUNDIDO | ||||||
| GB | ISO | DIN | BS | NF | JIS | ASTM |
| ZCuSn3Zn8Pb6Ni1 | G-CuSn2ZnPb | LG1 | CuSn3Zn9Pb7 | BC1 | C83800 | |
| ZCuSn3Zn11Pb4 | G-CuSn2ZnPb | LG1 | CuSn3Zn9Pb7 | BC1 | C83810 | |
| ZCuSn5Zn5Pb5 | CuSn5Zn5Pb5 | G-CuSn5ZnPb | LG2 | CuSn5Zn5Pb5 | BC6 | C83600 |
| ZCuSn10P1 | CuSn11P | PB1 | CuSn12P | PBC2 | C90710 | |
| ZCuSn10Pb5 | CuSn8Pb2 | G-CuSn7ZnPb | LB2 | CuSn8 | LBCLn2 | C92710 |
| ZCuSn10Zn2 | CuSn10Zn2 | G-CuSn10Zn | G1 | CuSn8 | BC3 | C90500 |
| ZCuPb10Sn10 | CuPb10Sn10 | G-CuPb10Sn | LB2 | CuPb10Sn10 | LBC3C | C93700 |
| ZCuPb15Sn8 | CuPb15Sn8 | G-CuPb15Sn | LB1 | LBC4 | C93800 | |
| ZCuPb17Sn4Zn4 | CuPb20Sn5 | G-CuPb20Sn | CuPb20Sn5 | C94100 | ||
| ZCuPb20Sn5 | CuPb20Sn5 | G-CuPb20Sn | LB5 | CuPb20Sn5 | LBC5 | C94500 |
| ZCuPb30 | C94310 | |||||
| ZCuAl8Mn13Fe3 | CMA1 | ALBC4 | C95700 | |||
| ZCuAl8Mn13Fe3Ni2 | CMA1 | ALBC4 | C95700 | |||
| ZCuAl9Mn2 | ALBC2 | C95520 | ||||
| ZCuAl9Fe4Ni4Mn2 | CuAl10Fe5Ni5 | G-CuAl9Ni | ALBC3C | C95810 | ||
| ZCuAl10Fe3 | CuAl10Fe3 | G-CuAl10Ni | AB1 | ALBC1 | C95200 | |
| ZCuAl10Fe3Mn2 | G-CuAl10Ni | C95510 | ||||
| ZCuZn38 | G-CuZn38Al | DCB1 | CuZn40 | HBsC1 | C85500 | |
| ZCuZn25Al6Fe3Mn3 | CuZn25Al6Fe3Mn3 | G-CuZn25Al5 | HTB3 | CuZn23Al4 | HBsC4C | C86300 |
| ZCuZn26Al4Fe3Mn3 | CuZn26Al4Fe3Mn3 | G-CuZn25Al5 | HTB3 | CuZn23Al4 | HBsC4C | C86300 |
| ZCuZn31Al2 | C86700 | |||||
| ZCuZn35Al2Mn2Fe1 | CuZn35AlFeMn | G-CuZn35Al2 | HTB1 | CuZn30AlFeMn | HBsC2 | C86500 |
| ZCuZn38Mn2Pb2 | CuZn40Pb | HBsC1C | C86700 | |||
| ZCuZn40Mn2 | HBsC2C | C86500 | ||||
| ZCuZn40Mn3Fe1 | CuZn35AlFeMn | HBsC2 | C86800 | |||
| ZCuZn33Pb2 | CuZn33Pb2 | SCB3 | HBsC1 | C85400 | ||
| ZCuZn40Pb2 | G-CuZn37Pb | PCB1 | CuZn40 | HBsC1 | C85700 | |
| ZCuZn16Si4 | G-CuZn15Si4 | HBsC3 | C87400 | |||
|
N.º estándar |
d
|
D
|
|
Perno
|
||||||
|
D1
|
Cant.
|
tamaño
|
d1
|
|||||||
|
JTW-10
|
10.2
|
30
|
3
|
....
|
.....
|
....
|
....
|
|||
|
JTW-12
|
12.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-13
|
13.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-14
|
14.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-15
|
15.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-16
|
16.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-16N
|
16.2
|
50
|
3
|
....
|
....
|
....
|
....
|
|||
|
JTW-18
|
18.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-20
|
20.2
|
50
|
5
|
35
|
2
|
M5
|
6
|
|||
|
JTW-20N
|
20.2
|
50
|
5
|
....
|
....
|
....
|
....
|
|||
|
JTW-25
|
25.2
|
55
|
5
|
40
|
2
|
M5
|
6
|
|||
|
JTW-25N
|
25.2
|
55
|
5
|
....
|
....
|
....
|
....
|
|||
|
JTW-30
|
30.2
|
60
|
5
|
45
|
2
|
M5
|
6
|
|||
|
JTW-35
|
35.2
|
70
|
5
|
50
|
2
|
M5
|
6
|
|||
|
JTW-40
|
40.2
|
80
|
7
|
60
|
2
|
M6
|
7
|
|||
|
JTW-45
|
45.3
|
90
|
7
|
67.5
|
2
|
M6
|
7
|
|||
|
JTW-50
|
50.3
|
100
|
8
|
75
|
4
|
M6
|
7
|
|||
|
JTW-55
|
55.3
|
110
|
8
|
85
|
4
|
M6
|
7
|
|||
|
JTW-60
|
60.3
|
120
|
8
|
90
|
4
|
M8
|
9
|
|||
|
JTW-65
|
65.3
|
125
|
8
|
95
|
4
|
M8
|
9
|
|||
|
JTW-70
|
70.3
|
130
|
10
|
100
|
4
|
M8
|
9
|
|||
|
JTW-75
|
75.3
|
140
|
10
|
110
|
4
|
M8
|
9
|
|||
|
JTW-80
|
80.3
|
150
|
10
|
120
|
4
|
M8
|
9
|
|||
|
JTW-90
|
90.5
|
170
|
10
|
140
|
4
|
M10
|
11
|
|||
|
JTW-100
|
100.5
|
190
|
10
|
160
|
4
|
M10
|
11
|
|||
|
JTW-120
|
120.5
|
200
|
10
|
175
|
4
|
M10
|
11
|
|||
Aleación de bronce CuZn25Al5Mn4Fe3 + Tapones de grafito

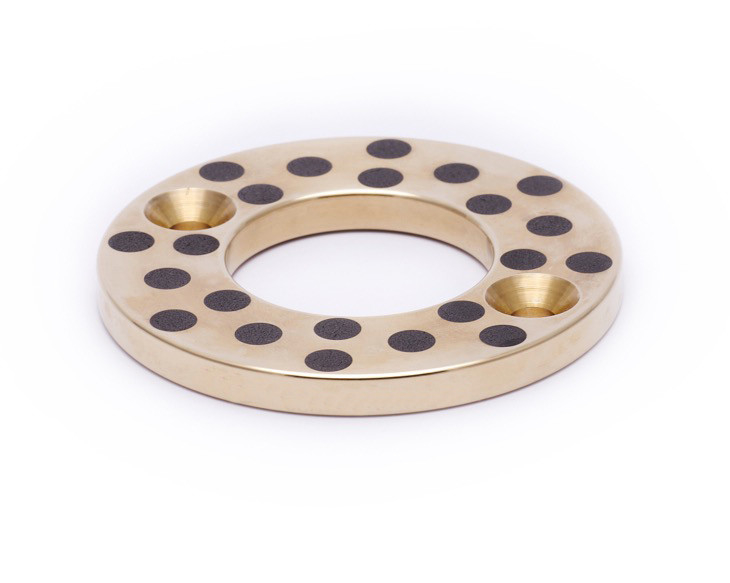

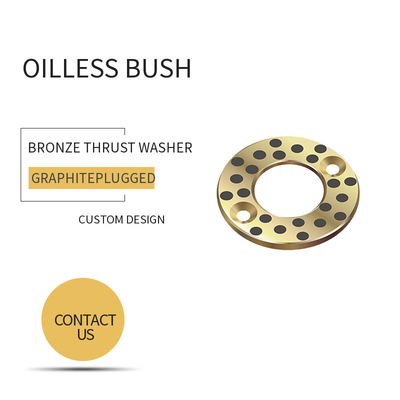

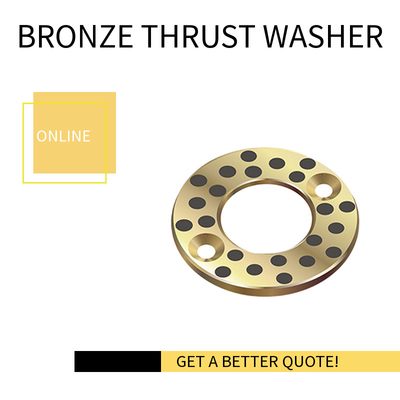

Arandela de empuje de bronce con tapón de lubricante sólido (grafito)
① Película de lubricante sólido
② Tapón de lubricante sólido
③ Respaldo de bronce
Cojinete sin aceite, cojinete con tapón de grafito, cojinete de bronce macizo, cojinete deslizante, cojinete seco y cojinete y buje lisos prelubricados
Varios tamaños, varias aplicaciones disponibles
La arandela de empuje de bronce con inserto de grafito proporciona tanto la buena resistencia al desgaste como la gran característica autolubricante de los cojinetes. Esta designación permite que los cojinetes funcionen sin mantenimiento de engrase o lubricación.
| Densidad | 8.0 g/cm3 | |
| Dureza | >210 HB | |
| Resistencia a la tracción | >750 N/mm2 | |
| Resistencia al rendimiento | >450 N/mm2 | |
| Alargamiento | >8 | |
| Coeficiente de expansión lineal | 1.9x10-5/°C | |
| Temperatura de funcionamiento | -40°C~+300°C | |
| Carga dinámica máxima | 120 | |
| Velocidad máxima | Seco | 0.4 m/s |
| Aceite | 1.0 m/s | |
| Límite PV máximo | Seco | 1.5 N/mm2.m/s |
| Aceite | 3.25 N/mm2.m/s | |
| Fricción | Seco | 0.12~0.16 μ |
| Aceite | 0.03~0.08 μ | |
La arandela de empuje de bronce sin aceite se utiliza ampliamente en:
1. Equipos pesados de tractores y agrícolas
2. Equipos de minería
3. Equipos forestales
4. Soporte del eje de la cuchilla del tanque de mezcla
5. Equipos de fundición, hornos y producción de acero
6. Aplicaciones de HVAC
7. Cojinetes de soporte de ruedas y ruedas de servicio pesado
8. Aplicaciones de secado de chapa de horno y posiblemente otras aplicaciones
