| Nombre De La Marca: | VIIPLUS PLAIN BEARINGS |
| Número De Modelo: | Las demás |
| Cuota De Producción: | 1000 pedazos/pedazos (Min. Order) |
| Precio: | $0.20 - $10.00 / Pieces |
| Condiciones De Pago: | T/T PREPARD, T/T, L/C, D/A, D/P |
| Capacidad De Suministro: | el uso de la tecnología de la información, de la información y de la comunicación, de la información |

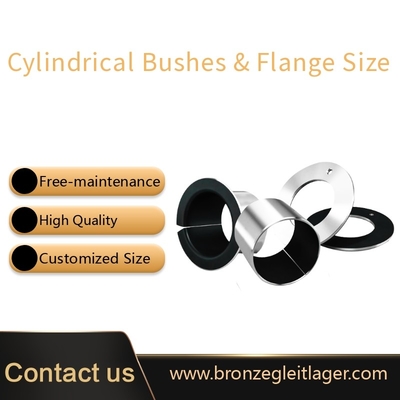

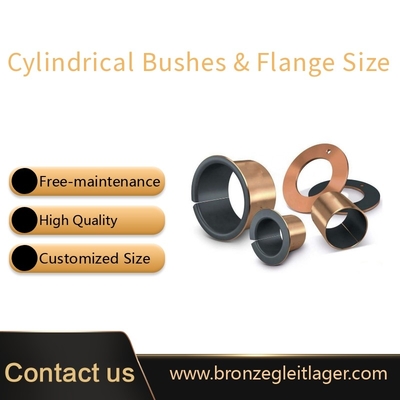

Los casquillos cilíndricos con brida Permaglide son componentes diseñados con precisión para proporcionar un funcionamiento suave y de baja fricción en una variedad de aplicaciones. La forma cilíndrica y el diseño con brida ofrecen estabilidad y una fácil instalación, mientras que el material Permaglide garantiza una resistencia superior al desgaste y durabilidad.
El material Permaglide, que suele ser un compuesto o polímero avanzado, se elige por sus excepcionales propiedades de deslizamiento y su capacidad para mantener un coeficiente de fricción constante en una amplia gama de temperaturas y condiciones de funcionamiento. Este material también es conocido por su resistencia a la corrosión, el desgaste y los ataques químicos, lo que lo hace adecuado para su uso en entornos hostiles.
El tamaño con brida de los casquillos permite una instalación y un posicionamiento seguros dentro de una carcasa o conjunto. Esta característica de diseño asegura que los casquillos permanezcan en su lugar y funcionen correctamente, incluso bajo cargas y vibraciones elevadas.
Los casquillos cilíndricos con brida Permaglide se utilizan comúnmente en aplicaciones como guías lineales, mecanismos deslizantes y sistemas de posicionamiento de precisión. Son particularmente adecuados para aplicaciones donde el movimiento suave, preciso y fiable es fundamental, como en robótica, equipos de automatización y fabricación de precisión.
En general, los casquillos cilíndricos con brida Permaglide ofrecen una combinación de ingeniería de precisión, propiedades de material superiores y un diseño con brida que los convierte en una excelente opción para aplicaciones exigentes que requieren un funcionamiento suave y de baja fricción.
Gleitlager Permaglide PAP Buchsen
En el caso de los Gleitlager sin mantenimiento, con el material deslizante E40, la lubricación no es necesaria en ningún momento durante la vida útil debido al uso de un lubricante seco.
Los cojinetes lisos de polímero compuesto de bajo mantenimiento con el material deslizante E50 reciben una lubricación inicial al comienzo de la operación. Dado que la capa deslizante tiene bolsillos de lubricación, esta lubricación inicial es suficiente en la mayoría de los casos.
"Profesión" es nuestro espíritu. Nos destacamos en generar valor. Hacemos esto de la manera más eficiente, efectiva e innovadora.
Mantenemos los más altos estándares de calidad en casquillos cilíndricos y con brida. Para que podamos integrar la cadena de suministro para los clientes.
Los casquillos son adecuados para movimientos rotatorios, oscilantes y lineales, mientras que los casquillos rectos (cilíndricos) solo pueden acomodar cargas radiales y los casquillos con brida pueden acomodar cargas radiales y axiales en una dirección.
Cada combinación de diseño y material del casquillo tiene propiedades características y hace que un casquillo sea particularmente adecuado para ciertas aplicaciones.
Proveedores de www.bronzegleitlager.com casquillos en varios diseños y de diferentes materiales. Por lo tanto, www.bronzegleitlager.com ofrece una amplia gama de casquillos disponibles en stock.
Formas de cojinetes disponibles en dimensiones estándar
Adecuado para funcionamiento en seco con un bajo coeficiente de fricción, baja tasa de desgaste, buenas características de deslizamiento, la película de transferencia creada protegerá la superficie metálica de contacto. Adecuado para movimiento rotatorio y oscilante, alta resistencia química, menor absorción de agua y reducción de la hinchazón. También funciona bien con lubricación.
Los casquillos autolubricantes ofrecen un rendimiento de buen desgaste y baja fricción en una amplia gama de cargas, velocidades y temperaturas en condiciones de funcionamiento en seco
Material del casquillo adecuado para aplicaciones lubricadas
Cojinete antifricción adecuado para movimientos lineales, oscilantes y rotatorios
Aprobado según la norma FAR 25.853 y FAR 25.855 - Regulaciones Federales de Aviación - lo que lo hace adecuado para aplicaciones interiores de aeronaves
1. /Espesor de la mezcla de fibra 0,01~0,03 mm, proporciona una excelente película de transferencia inicial, que recubre eficazmente las superficies de contacto del conjunto del cojinete, formando una película de lubricante sólido tipo óxido.
2. Espesor de polvo de bronce sinterizado 0,20-0,35 mm, proporciona la conductividad térmica máxima lejos de la superficie del cojinete, también sirve como depósito para la mezcla de -Fibra.
3. Acero de bajo carbono, da excepcionalmente alta carga capacidad de carga, excelente disipación de calor.
4. Espesor de revestimiento de cobre/estaño 0,002 mm, proporciona buena resistencia a la corrosión.
Máquina de metalurgia
Máquinas de fundición,
Máquinas de fundición consecutivas,
Máquinas de cementerio,
Máquinas de transporte en espiral, etc.
Capa deslizante
+ Plomo
Bronce poroso sinterizado
Respaldo de acero
| Seco | Muy bueno |
| Lubricado con aceite | Bueno |
| Lubricado con grasa | Regular |
| Lubricado con agua | Regular |
| Lubricado con fluido de proceso | Regular |
| GENERAL | Unidad | Valor | |
| Carga máxima, p |
Estático Dinámico |
N/mm2 N/mm2 |
250 140 |
| Temperatura de funcionamiento |
Mín. Máx. |
°C °C |
– 200 280 |
| Coeficiente de expansión térmica lineal |
Paralelo a la superficie Normal a la superficie |
10-6/K
10-6/K |
11
30 |
| SECO | |||
| Velocidad de deslizamiento máxima, U | m/s | 2.5 | |
| Factor pU máximo | N/mm2 x m/s | 1.8 | |
| Coeficiente de fricción | 0.02 – 0.25 * |
| LUBRICADO CON ACEITE | |||
| Velocidad de deslizamiento máxima, U | m/s | 5.0 | |
| Factor pU máximo | N/mm2 x m/s | 5.0 | |
| Coeficiente de fricción | 0.02 – 0.12 |
| RECOMENDACIONES | |||
| Rugosidad de la superficie del eje, Ra |
Seco Lubricado |
µm µm |
0.3 – 0.5 ≤ 0.05 – 0.4 * |
| Dureza de la superficie del eje | Aceptable sin endurecer, vida útil del cojinete mejorada > 200HB | ||
| TAMAÑO | N.º DE PIEZA |

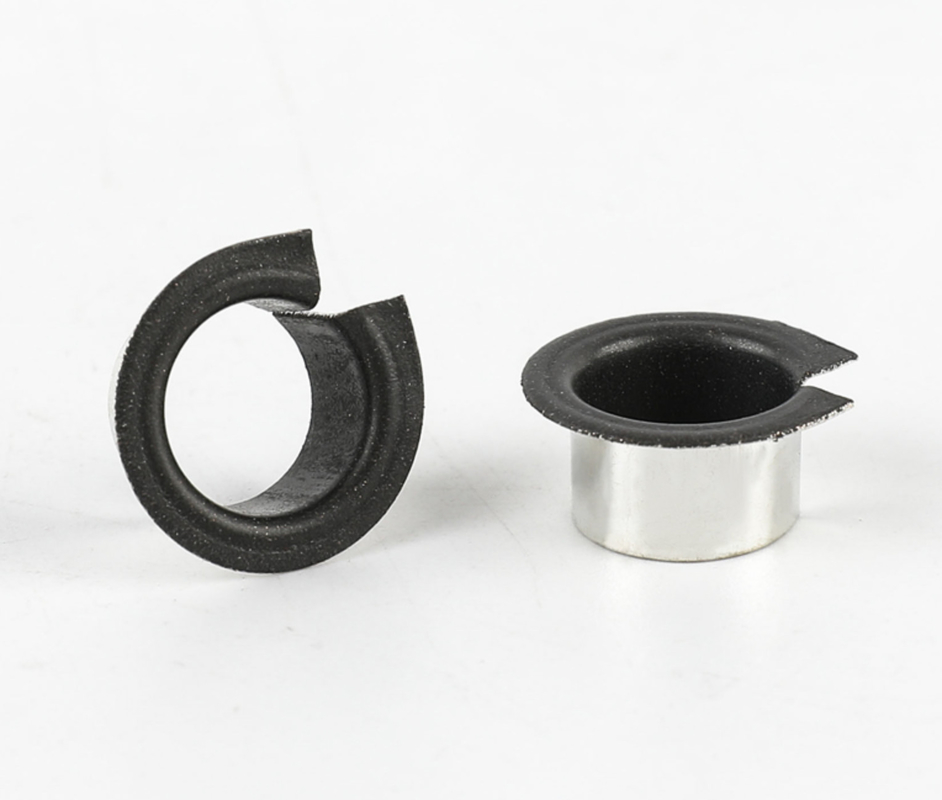

| brida 20x23/30x1. 5/11. 5 | 1531-2218-589 |
| brida 18x20/26x1/22 | 1612 |
| brida 16x18/24x1/17 | 1150-1774-1748-2283 |
| brida 12x14/20x1/9 | 1653 |

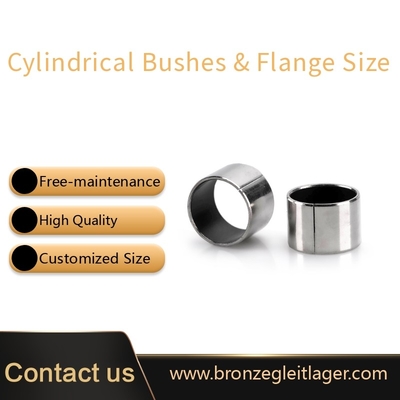

| Casquillos cilíndricos 12x14x15 | 1653 |
| Casquillos cilíndricos 22x25x15 | 1727-1780-1792-1750 |
| Casquillos cilíndricos 14x16x15 | 2183 |
| Casquillos cilíndricos 20x23x20 | 2218 |
| Casquillos cilíndricos 16x18x10 | 1426-1379-1774-1150 |
| Casquillos cilíndricos 16x18x15 | 1748 |
| Casquillos cilíndricos 18x20x15 | 2199 |
| Casquillos cilíndricos 20x23x10 | 1531 |
| Casquillos cilíndricos 20x22x23 | 1608 |
La gama estándar de casquillos es muy completa y cubre casi todos los tamaños estándar. Esta gama comprende casquillos rectos y con brida, arandelas de empuje y tiras.
Lista de tamaños estándar de cojinetes compuestos para su referencia
| PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| PAP 5050 P10 | GLY.PG 505550 F |
| PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
