| Nombre De La Marca: | VIIPLUS |
| Número De Modelo: | L-llaves - cobre sin aceite |
| Cuota De Producción: | Negociable |
| Precio: | Negociable |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | Los productos incluidos en el presente Reglamento deben tener un contenido equivalente a los product |

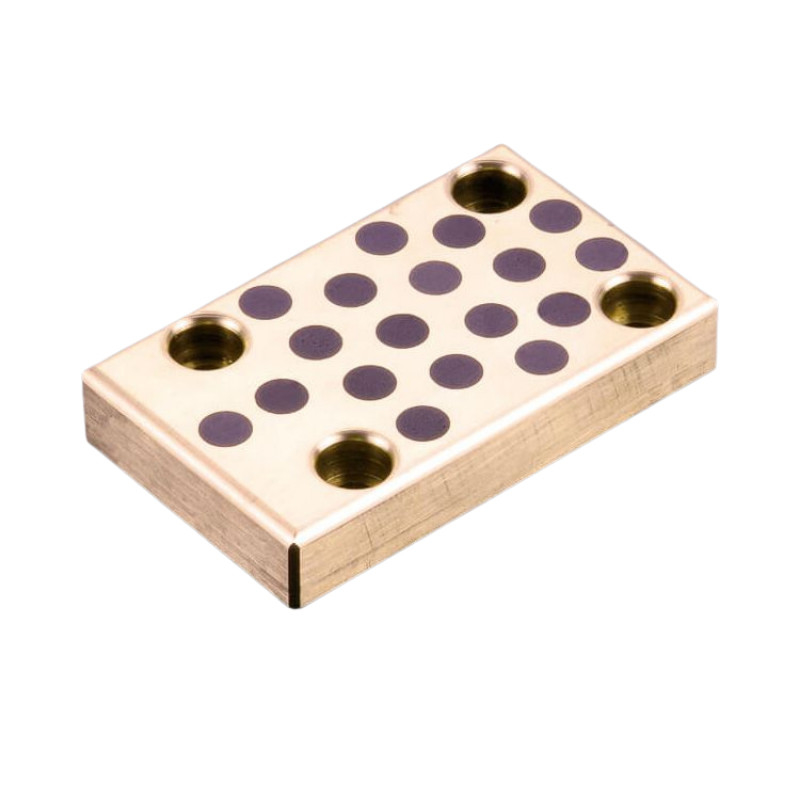

El tobogán Gib de lubricación de bronce sólido de bronce sólido es un componente fabricado con precisión diseñado para proporcionar una operación suave y confiable en aplicaciones de moho de perforación. Construido a partir de bronce sólido, ofrece una durabilidad excepcional y resistencia al desgaste, asegurando un rendimiento duradero incluso bajo cargas altas y un uso frecuente.
La característica de autocetricación de la diapositiva GIB es una ventaja clave que reduce la necesidad de lubricación y mantenimiento regulares. Este diseño innovador garantiza un suministro constante de lubricante a las superficies de contacto, minimizando la fricción y el desgaste, lo que resulta en una operación más suave y más eficiente.
El material de bronce sólido elegido para el portaobjetos GIB es reconocido por sus altas propiedades mecánicas, incluidas la resistencia y la rigidez. Este material también es resistente a la corrosión, lo que lo hace adecuado para su uso en varios entornos industriales.
El tobogán de Gib de lubricación de bronce sólido de moho de moho es fácil de instalar e integrar en los sistemas de molde de perforación existentes. Su diseño compacto y fabricación de precisión garantizan un ajuste seguro y confiable, minimizando cualquier potencial de desalineación o deslizamiento.
En general, el portaobjetos de GIB de lubricación de bronce sólido para el moho de perforación es una solución robusta y confiable para perforar aplicaciones de moho que requieren una operación suave y eficiente. Su fabricación de precisión, diseño auto-lubricante y materiales de alta calidad lo convierten en una opción confiable para uso industrial.
tiras de desgaste de bronce
La placa deslizante GIB, la placa de grafito, las especificaciones y las dimensiones de algunas partes pueden no estar completamente cubiertas.
Productos personalizados
GIBS - aleación de cobre sin aceite
Información detallada sobre cojinete de auto lubricación, oillisa, aceites, buje de guía, placa de desgaste, lavadora, l Gibbs, bloques V. Contacto
Piezas estándar para troqueles de estampado y perforación> Elementos de guía> Elementos de guía de Omitss
SFabricación de ElflubeL-GIBS, Gibs cuadrados yV-Gibs, que se utilizan para guiar y controlar el movimiento lineal en aplicaciones dondecargas pesadasse encuentran: muere de estampado de metal, moldes, máquinas especiales y equipos pesados de todo tipo.
Hecho de sólidobronce de aluminioya sea con o sin auto lubricacióngrafitoLos Gibs de Selflube están disponibles en una amplia gama de tamaños de pulgada y métricos estándar. Y, si un GIB estándar no hará el trabajo, Selflube puede hacer económicamente gibs personalizados en casi cualquier tamaño.
Además, se pueden encontrar tipos adicionales de GIBS, principalmente relacionados con troqueles de estampado de metal, en la sección de componentes de guía.

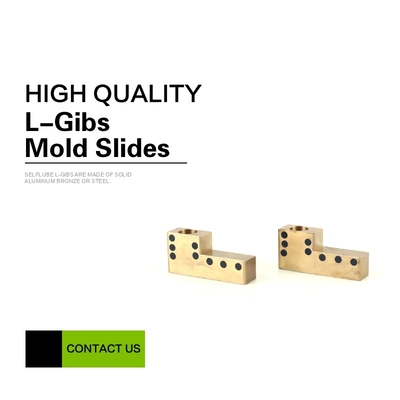

Selflube L-Gibs está hecho deBronce o acero de aluminio sólido.Nuestro bronce de aluminio se puede ordenar con o sin grafito auto-lubricante o agujeros de montaje preferidos. Nuestro acero está disponible con o sin agujeros. No hacemos ningún acero L-Gibs con grafito. Utilizado para guiar y controlar el movimiento lineal, estos componentes vienen en una variedad de tamaños estándar. Si un tamaño estándar no funcionará para su aplicación, Selflube puede hacer fácilmente un tamaño personalizado.
Bronce sin agujeros
Bronce
Bronce con grafito sin agujeros
Bronce con grafito
| Material | Cuzn25al5 | CUSN5PB5ZN5 | Cual10ni5fe5 | CUSN12 | CZN32Al5NI3 |
| Densidad | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Dureza de HB | > 210 | > 70 | > 150 | > 95 | > 280 |
| Resistencia a la tracción N/mm2 | > 750 | > 200 | > 600 | > 260 | > 540 |
| Yeild Fuerza N/MM2 | > 450 | > 90 | > 260 | > 150 | > 450 |
| Alargamiento % | > 12 | > 15 | > 10 | > 8 | > 0.3 |
| Coeficiente de expansión lineal |
1.9x10-5/° C | 1.8x10-5/° C | 1.6x10-5/° C | 1.8x10-5/° C | 1.8x10-5/° C |
| Max. temperatura | -40 ~+300 | -40 ~+400 | -40 ~+400 | -40 ~+400 | -40 ~+150 |
| Max. Cargar N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Max. velocidad (seca) m/min | 15 | 10 | 20 | 10 | 15 |
| Max. PV N/mm2*m/min (lubricación) |
200 | 60 | 60 | 80 | 200 |
| Deformación de compresión 300n/mm2 |
<0.01 mm | <0.05 mm | <0.04 mm | <0.05 mm | <0.005 mm |
| Velocidad deslizante V: | 30 m/min |
| Material base: | Latón especial (entonces#50sp2) |
| Autubricante: | Sí |
| Lubricante: | Grafito |
| Presión de superficie P: | 100 n/mm² |
| P*V-Valor: | 200 n/mm² xm/min |
| Temperatura de funcionamiento: | -50 ° C / +200 ° C (máx. 300 ° C) |
| Coeficiente de fricción: | 0,07 |

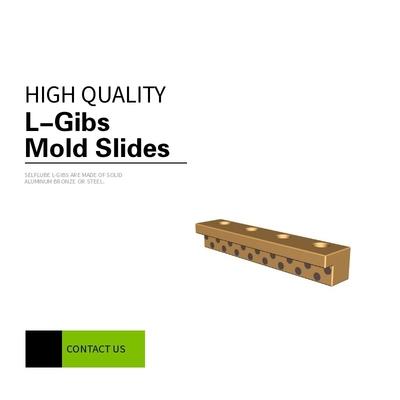

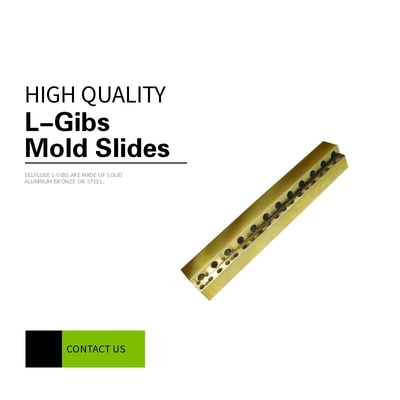

Toboganes de moldes L-Gibs Alta durezaEl cojinete de lubricación sólida de latón impregnado se mejora con los portaobjetos de moldes L-Gibs mejorando aún más la dureza del latón de alta dureza, dando lugar acarga más altacapacidad de carga y mejor propiedad resistente al desgaste. Los productos se utilizan ampliamente en la máquina de rodar continua, equipos de minería, equipos de ingeniería, máquinas de moldeo por inyección, etc. Debido a su alta dureza, es difícil mecanizar y terminar, solo se recomienda para realmente para realmenteAplicaciones de alta carga.
| Material básico | CUZN25A16FE3MN3 | Carga dinánica | 120n/mm² |
| Dureza base | HB210 ~ 275 | Coef de fricción | <0.16 |
| Temperatura máxima | 300 ℃ | Límite de velocidad | Seco 0.4m/s aceite 5m/s |
AutorrubricanteL-GIBSproporcionar undesgaste duraderosuperficie paraalta producciónmoldes con toboganes y levas. Los l-gibs sonFácil de mecanizar y se puede dar forma a cualquier configuración, que no requiere herramientas especiales.
Se suministran sin agujeros precipitados, proporcionando flexibilidad con los patrones de montaje. Esto permite la capacidad de trabajar alrededor de las líneas de agua y otros componentes en el molde.
Bajo coeficiente de fricciónProporciona una superficie de desgaste duradera
No hay agujeros precipitados equivale a la flexibilidad del patrón de montaje
Tolerancia cercana
| Número de parte | A Seleccionable |
S Seleccionable |
W | T | incógnita | Y | D1 | D2 | H | |
| Tipo | B | |||||||||
| (Aleación de cobre sin lubricación) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
