Nombre De La Marca: | VIIPLUS |
Número De Modelo: | Placa de bronce del desgaste con el material sólido integrado del lubricante |
Cuota De Producción: | Negociable |
Precio: | Negociable |
Condiciones De Pago: | T/T |
Capacidad De Suministro: | Los productos incluidos en el presente Reglamento deben tener un contenido equivalente a los product |
La placa de desgaste de bronce autolubricante es un componente crucial en los equipos de moldes de fundición, que ofrece una excepcional resistencia al desgaste y propiedades autolubricantes. Su diseño único y la composición del material garantizan un funcionamiento suave y una vida útil prolongada en diversas aplicaciones de moldeo y fundición a presión.
La placa de desgaste suele estar hecha de una aleación de bronce que incorpora un lubricante, como grafito o disulfuro de molibdeno. Este lubricante se distribuye uniformemente por todo el material, proporcionando una lubricación continua durante el proceso de moldeo. A medida que la placa se desgasta, el lubricante se libera, reduciendo la fricción y el desgaste en las superficies de contacto.
La aleación de bronce en sí misma ofrece una excelente resistencia y durabilidad, lo que la hace adecuada para aplicaciones de alta presión y alta temperatura. La combinación de las propiedades de la aleación y la característica autolubricante asegura que la placa de desgaste pueda soportar las rigurosas exigencias de los equipos de moldes de fundición.
La instalación de una placa de desgaste de bronce autolubricante en los equipos de moldes de fundición puede mejorar significativamente la eficiencia y la productividad del proceso de moldeo. Al reducir la fricción y el desgaste, la placa ayuda a mantener la precisión y la calidad de las piezas moldeadas. Además, la reducción de la necesidad de mantenimiento y piezas de repuesto puede disminuir los costos operativos generales.
En resumen, la placa de desgaste de bronce autolubricante es un componente esencial para los equipos de moldes de fundición, que proporciona una excepcional resistencia al desgaste, propiedades autolubricantes y durabilidad. Su instalación puede mejorar la eficiencia, la productividad y la rentabilidad del proceso de moldeo.

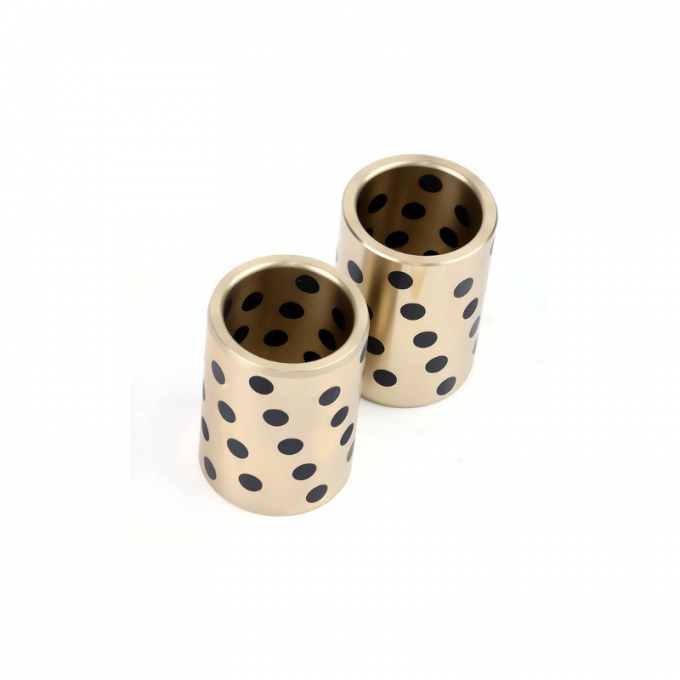

Los casquillos sin aceite de grafito impregnado de bronce son una placa de cojinete autolubricante compuesta por un bronce de alta calidad con ranuras rellenas de grafito.
La placa de desgaste sin aceite de bronce sirve como asiento para cargas pesadas, mientras que los insertos de grafito son un lubricante sólido y sin aceite.
A medida que se forma el lubricante, se forma una película de grafito entre el cojinete y la superficie de contacto, lo que resulta en un bajo coeficiente de fricción al inicio del movimiento relativo.
• Finamente pulido
• Alta precisión
• Precisión dimensional
Encuentre proveedores, fabricantes, productos y especificaciones relacionados con las placas de desgaste de bronce en bronzegleitlager.com - una fuente confiable de información sobre placas de desgaste de bronce.
Profesional en la industria de equipos industriales y componentes de placas de desgaste de bronce, tiras de desgaste de metal
placas de desgaste estándar VDI/NAAMS.
Ofrecemos una gama de estilos y tamaños de placas de desgaste de bronce para su selección.
placa rectificada de precisión
Automotriz Placas de desgaste
Productos de desgaste
Placa de desgaste de bronce y bronce autolubricante basada en los dibujos de los clientes.
especializados en el suministro de piezas de bronce mecanizadas y acabadas para uso de los clientes.
Nos adaptamos a los requisitos de nuestros clientes, ofreciendo una capacidad de producción flexible tanto para piezas individuales como para lotes o series más grandes, siempre cumpliendo con los plazos ajustados.
Nuestros medios de producción y control nos permiten cumplir con las tolerancias y especificaciones establecidas por nuestros clientes, alcanzando un alto nivel de precisión.
Muchas de nuestras placas de desgaste de bronce totalmente mecanizadas son autolubricantes. Esto se logra taponando la placa de bronce con tapones de grafito.
Los cojinetes metálicos de aleación de bronce, la placa de desgaste de bronce con tapones de grafito, proporcionan tanto la buena resistencia al desgaste como la gran característica autolubricante de los cojinetes.
Esta designación permite que los cojinetes de empuje de bronce funcionen sin mantenimiento de engrase o lubricación.
Se utiliza ampliamente en el campo de la alta carga y el movimiento intermitente, así como en condiciones de movimiento oscilante, como la línea de montaje de automóviles, la turbina de agua, las presas de compuertas y la maquinaria de inyección de plástico.
Dependiendo de las diferentes condiciones de trabajo, hay disponible una variedad de tipos de diferentes aleaciones.
NO. | DIN | N.º de material | Designación | Estándar ASTM | Proporcional | Densidad (g/cm³) | Límite elástico 0,2% (MPa) | Resistencia a la tracción (MPa) | Alargamiento (%) | Módulo de Young (MPa) | Dureza (HB) | Aplicaciones |
1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106.000 | 65 | Ampliamente utilizado en ingeniería automotriz, aeroespacial y marina para componentes que requieren buena resistencia y resistencia a la corrosión. Reconocido internacionalmente por su versatilidad y rendimiento. |
2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||
2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||
2 | 1705 | 2.1061.01 | CuSn12Pb | Aún no estandarizado | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112.000 | 80 | Comúnmente utilizado en la fabricación de cojinetes, bujes y componentes que requieren una alta capacidad de carga y resistencia al desgaste, especialmente en aplicaciones marinas e industriales. |
2.1061.03 | CuSn12Pb | Aún no estandarizado | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | |||
2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||
3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122.000 | 140 | Utilizado en maquinaria marina, aeroespacial y pesada para la fabricación de cojinetes y componentes que requieren alta resistencia y durabilidad. Conocido por cargas extremas y entornos altamente corrosivos. |
2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||
2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115.000 | 180 | Utilizado en cojinetes de alta resistencia, componentes hidráulicos y herrajes marinos. Diseñado para cargas pesadas y resistencia al ataque corrosivo. |
2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||
2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||
5 | 1705 | 2.1052.01 | CuSn12 | Aún no estandarizado | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110.000 | 80 | Comúnmente utilizado en la fabricación de cojinetes, engranajes y componentes que requieren una alta resistencia al desgaste. Conocido por su buena maquinabilidad y resistencia a la corrosión, particularmente en entornos de agua de mar. Todos los derechos sobre el contenido enumerado están reservados por https://www.viiplus.com/ |
2.1052.03 | CuSn12 | Aún no estandarizado | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | |||
2.1052.04 | CuSn12 | Aún no estandarizado | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | |||
Nota: Códigos de forma de entrega: .01 = fundición en arena, .02 = fundición por gravedad, .03 = fundición centrífuga, .04 = fundición continua. |
Bronce de aluminio con tapones de grafito
Las placas de desgaste y los productos de desgaste están disponibles en tamaños en pulgadas o métricos
Los cojinetes sin aceite se desarrollaron para aplicaciones de alta carga y baja velocidad y se fabrican con bronce moldeado rotacional de alta resistencia utilizando un tapón de grafito especialmente formado como lubricante.
Nuestra gama de placas deslizantes sin aceite está disponible en tamaños métricos e imperiales.
① Película lubricante sólida
② Tapón lubricante sólido
③ Respaldo de bronce
■ Bajo coeficiente de fricción
■ Sin orificios pretaladrados: permite flexibilidad en los patrones de montaje
■ Patrón de tapón estándar diseñado para la máxima lubricación de la superficie
■ Tolerancia estrecha para facilitar la instalación
1. Totalmente autolubricante
2. Excelente resistencia al desgaste
3. Bajo coeficiente de fricción
4. Amplios rangos de temperatura de funcionamiento
5. Resistencia a la corrosión y a los productos químicos
6. Diseñado para superar sus requisitos
7. Competitivo en costos
Ofreciéndole una opción completa de productos que incluyen placas sin aceite, placas de desgaste sin aceite, placa/placa de desgaste de bronce impregnado de grafito y placa de bronce rellena de grafito.

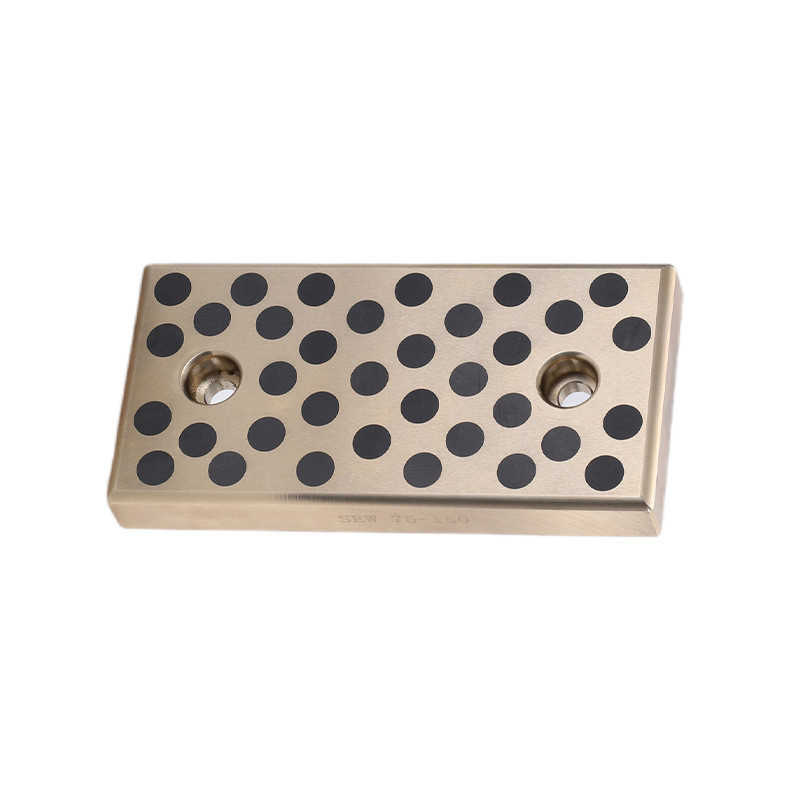

Placa de desgaste deslizante estándar sin aceite de bronce SESW
Velocidad de deslizamiento v: | 30 m/min |
Material base: | Latón especial (SO#50SP2) |
Autolubricante: | Sí |
Lubricante: | Grafito |
Presión superficial P: | 100 N/mm² |
Valor P*v: | 200 N/mm² x m/min |
Temperatura de funcionamiento: | -50°C / +200°C (máx. 300°C) |
Coeficiente de fricción: | 0,07 |
placa deslizante | guía deslizante |
Productos planos
Bronceado con y sin tapones de grafito
L-Gibs estándar con y sin orificios de montaje L-Gibs autolubricantes con y sin orificios de montaje
Características del producto
Las placas de desgaste de bronce tienen 20 mm de espesor y están disponibles en material de bronce con grafito.
MATERIALES:
* Las placas de desgaste de bronce autolubricantes se fabrican con bronce o acero con tapones de grafito.
Los tapones cubren el 20-25% de la superficie de desgaste.
Moldes de inyección de plástico ■Máquinas especiales ■Gibbing de prensa ■Aplicaciones de deslizamiento especiales
Placas de desgaste – Serie NAAMS – Tamaño métrico
Placas de desgaste de bronce – Automotriz – Tamaño en pulgadas
Placa deslizante, corresponde a los SES y SOU discontinuados
Nombre del artículo | Ancho W | Longitud L | Altura H | l1 | l2 | Descarga CAD | Consulta |
---|---|---|---|---|---|---|---|
SESW 28-75 | 28 | 75 | 20 | 45 | - | ||
SESW 28-100 | 28 | 100 | 20 | 50 | - | ||
SESW 28-150 | 28 | 150 | 20 | 100 | - | ||
SESW 38-75 | 38 | 75 | 20 | 45 | - | ||
SESW 38-100 | 38 | 100 | 20 | 50 | - | ||
SESW 38-150 | 38 | 150 | 20 | 100 | - | ||
SESW 48-75 | 48 | 75 | 20 | 45 | - | ||
SESW 48-100 | 48 | 100 | 20 | 50 | - | ||
SESW 48-125 | 48 | 125 | 20 | 75 | - | ||
SESW 48-150 | 48 | 150 | 20 | 100 | - | ||
SESW 48-200 | 48 | 200 | 20 | 150 | - | ||
SESW 58-75 | 58 | 75 | 20 | 45 | - | ||
SESW 58-100 | 58 | 100 | 20 | 50 | - | ||
SESW 58-150 | 58 | 150 | 20 | 100 | - | ||
SESW 75-75 | 75 | 75 | 20 | 25 | - | ||
SESW 75-100 | 75 | 100 | 20 | 50 | - | ||
SESW 75-125 | 75 | 125 | 20 | 75 | - | ||
SESW 75-150 | 75 | 150 | 20 | 100 | - | ||
SESW 75-200 | 75 | 200 | 20 | 150 | - | ||
SESW 100-100 | 100 | 100 | 20 | 50 | 50 | ||
SESW 100-125 | 100 | 125 | 20 | 75 | 50 | ||
SESW 100-150 | 100 | 150 | 20 | 100 | 50 | ||
SESW 100-200 | 100 | 200 | 20 | 150 | 50 | ||
SESW 100-250 | 100 | 250 | 20 | 200 | 50 | ||
SESW 100-300 | 100 | 300 | 20 | 200 | 50 | ||
SESW 125-125 | 125 | 125 | 20 | 75 | 50 | ||
SESW 125-150 | 125 | 150 | 20 | 100 | 50 | ||
SESW 125-200 | 125 | 200 | 20 | 150 | 50 | ||
SESW 125-250 | 125 | 250 | 20 | 200 | 50 | ||
SESW 125-300 | 125 | 300 | 20 | 200 | 50 | ||
SESW 125-350 | 125 | 350 | 20 | 200 | 50 | ||
SESW 150-150 | 150 | 150 | 20 | 100 | 100 | ||
SESW 150-200 | 150 | 200 | 20 | 150 | 100 | ||
SESW 150-250 | 150 | 250 | 20 | 200 | 100 |
1. Insensible al entorno sucio
2. Resistente a cargas de choque y vibraciones a bajas velocidades
3. Permite el funcionamiento con un acabado superficial deficiente del eje
4. Buena resistencia a condiciones corrosivas
Material | Bronce base | 500SP: CuZn25Al6Fe3Mn3 |
SL2 | Lubricante de grafito sólido | |
Densidad | 8,2 g/cm3 | |
Resistencia a la tracción | >=755N/mm2 | |
Tenacidad anticompacta | >=400~500KJ/m3 | |
Dureza | >=200HB | |
Presión máxima de carga | 100N/mm2 / 120N/mm2(500SP120) | |
Límite de velocidad | 0,5 m/s | |
Límite de valor PV | 1,65N/mm2.m/s | |
Coeficiente de fricción | Lubricación con aceite | 0,03 |
Fricción seca | 0,16 | |
Temperatura de trabajo |
-50~+300°C |
■ Bronce con tapones de grafito autolubricantes para desgaste bilateral
■ Listo para usar
■ Bronce macizo disponible bajo pedido
El producto se utiliza ampliamente en máquinas laminadoras de colada continua, maquinaria minera, maquinaria de transporte, turbinas, maquinaria de inyección, moldes de automóviles, etc...
