| Nombre De La Marca: | BRAND CHINA REPLACMENT 500 GUIDE BUSHINGS |
| Número De Modelo: | Los bujes de bronce del enchufe del grafito resolvieron las tolerancias |
| Cuota De Producción: | 300 pedazos/pedazos (Min. Order) |
| Precio: | $0.10 - $3.00 / Pieces |
| Condiciones De Pago: | TT POR ADELANTADO, L/C, Western Union |
| Capacidad De Suministro: | Transportes del bronce del CNC en línea • Fabricantes de encargo de los bujes • Proveedores de los t |

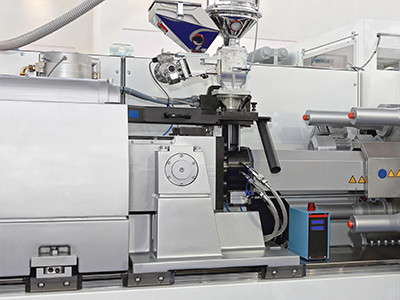

Una placa sin aceite diseñada para la placa móvil y la mesa de inyección de una máquina de moldeo por inyección es un componente crucial que garantiza un funcionamiento suave y eficiente.Este tipo de placa de rodamiento elimina la necesidad de métodos de lubricación tradicionales, como el aceite o la grasa, reduciendo así los requisitos de mantenimiento y el riesgo de contaminación en el proceso de moldeo.
La placa sin aceite está hecha típicamente de materiales resistentes al desgaste de alta calidad que pueden soportar los ciclos de tensión y presión repetidos del proceso de moldeo por inyección.Su diseño a menudo incluye tratamientos o recubrimientos de superficie especializados para mejorar aún más la durabilidad y reducir la fricción.
En primer lugar, reduce el riesgo de contaminación por aceite o grasa en la cavidad del molde, lo que puede provocar defectos en el producto final..En segundo lugar, elimina la necesidad de cambios y mantenimiento regulares del aceite, reduciendo los tiempos de inactividad y los costos laborales.garantizar la exactitud y la repetibilidad del proceso de moldeo por inyección.
En resumen, una placa sin aceite para la placa móvil y la mesa de inyección de una máquina de moldeo por inyección es una adición valiosa que puede mejorar la eficiencia, la fiabilidad,y calidad del proceso de moldeo.
| Composición y propiedades | ||||||||||||||||
| Dg | El DIN | El material - No, no es así. formulario de entrega1) |
Designación | Estándar ASTM | Peso proporcional | Propiedades físicas (min.) | ||||||||||
| Estándar | De aleación - No, no es así. |
El DIN | Las normas ASTM | Densidad | 00,2% Deformación |
Las demás: fuerza |
Deformación | Emodulo | Dureza | Aplicación | ||||||
| El símbolo | El | ∆y | ∆T | |||||||||||||
| Unidad | % | % | G/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 permitido Porciones máximas Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Estándar material para el la mayoría de las solicitudes de la región normalizado |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | aún no estandarizado | Cu 84 - 87 No incluye: Pb 1 - 2 el Ni permitido es de 0,8 - 1.5 Porciones máximas Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 Pb 1 a 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Materiales para alta cargas y/o tensión de corrosión ataque internacional sólo parcialmente normalizado |
|||
| 2.1061.03 | CuSn12Pb | aún no estandarizado | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 a 6.5 Fe 3,5 - 5 también.5 permitido Porciones máximas - ¿Por qué no?3 |
Cu min. 78 Al 10 - 11.5 Ni 3 a 5.5 Fe 3 - 5 No más de tres.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Material para cargas extremas y/o alto el uso de productos Entornos de la región normalizado |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zeno de descanso permitido Porciones máximas No más de tres. |
Cu 60 - 66 Al 5 a 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Ni máximo 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Material para cargas más altas sin ataque corrosivo. de la región parcialmente Estandarizado a una extensión grande |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | aún no estandarizado | Cu 84 - 88 No incluye: Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 Pb 1 a 1.5 Ni 0.8 a uno.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Material con buena resistencia al desgaste- - la corrosión. y agua de mar resistente de la región parcialmente normalizado |
|||
| 2.1052.03 | CuSn12 | aún no estandarizado | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | aún no estandarizado | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) formulario de entrega: .01 = fundición de arena. .02 = fundición por gravedad. .03 = fundición centrífuga. .04 = fundición continua | ||||||||||||||||
con una longitud de más de 20 mm,cerraduras de lubricantes incorporadas, DIN 1850/ISO 4379, libre de mantenimiento |
|||
Detalles técnicos |
|||
| Capacidad de carga específica estática | Se aplicarán los siguientes requisitos: | Deformación por temperatura | - 100 °C a + 300 °C |
| Dinámica de la capacidad de carga específica | Se aplicará el método siguiente: | ||
| Velocidad de deslizamiento | ≤ 0,3 a 1,0 [m/s] | Valor máximo de energía fotovoltaica | 1.5 [N/mm2 x m/s] |
| Valor de fricción | 0.03 [μ] a 0,2 [μ] lubricado/seco | Dureza | 190 a 220 HB |
Los materiales |
|||
| Material de apoyo | CuZn25Al5 | Las demás aleaciones de bronce de uso común | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Capa deslizante | Superficie del lubricante sólido: 25-30% | ||
Detalles de la tolerancia |
|||
| Vivienda Ø | H2O y H2O | Tolerancia del eje | f7 o h6 |
| Encasillado del interior del Ó después del montaje | Pls consultar a nuestros ingenieros de ventas, tolerancia estándar entregada: r6 o E7 | ||
Materiales para el eje |
|||
| La dureza del eje debe ser al menos 70-100HB más dura que la aleación de bronce. | |||
| La rugosidad de la superficie ≤ Ra 0.8 | |||
Propiedades |
|||
| Cumple con las más altas exigencias operativas y es adecuado para cargas de choque. | |||
Las condiciones de aplicación |
|||
| Grúas, máquinas de minería, maquinaria de construcción, aplicaciones marinas y en alta mar, plantas siderúrgicas, energía hidroeléctrica y hidro mecánica | |||
Mantenimiento |
|||
| Se trata de un material de rodamiento libre de mantenimiento, pero una lubricación inicial es obligatoria para el proceso de "en funcionamiento". | |||
Consejo de montaje |
|||
| Vivienda | Chamfer min. 1,5 mm x 15-45°, para una fácil alineación de las bujías | ||
| El eje | Cámara de 5 mm x 15°, para facilitar la inserción del eje | ||
| En el caso de diámetros más pequeños, el DPO debe engrasarse antes de presionar. | |||
| Para diámetros más grandes se debe utilizar hielo seco para congelación. | |||

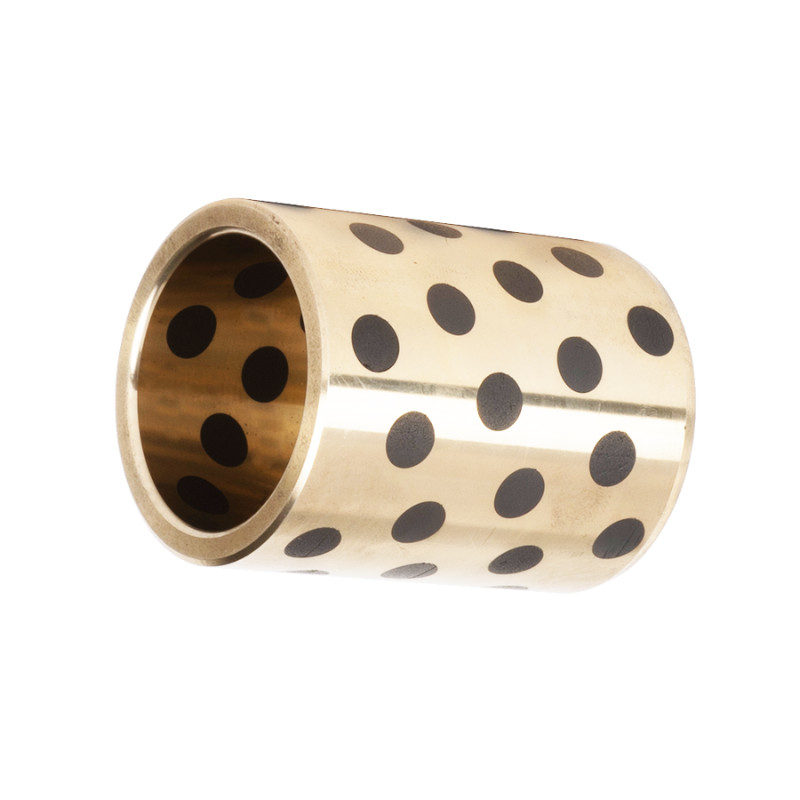

Es con una formulación especial deDe alta resistenciade un contenido de aluminio superior o igual a 10%, pero no superior a 10%Leguras de cobreCon elUn buen casting.Y Dinámico,Resistencia a la corrosiónSu superficie está incrustada con grafito de autolubricación dispuestos en cierto ángulo y densidad.Las demás máquinas, excavadora, matriz de estampado automático, molde de plástico, molde preformado, etc.
Bush - Bush Exportador, fabricante, servicio
1, sin lubricación con aceite o menos lubricación con aceite, no puede utilizarse para el reabastecimiento de combustible o difícil de reabastecer el lugar, se puede utilizar en elmantenimientoo bienmenos mantenimiento.
2,resistencia al desgaste, coeficiente de fricción, larga vida útil.
3, hay la cantidad adecuada deelástico-plástico, puede distribuir la tensión en una superficie de contacto amplia, mejorar la capacidad de soporte del rodamiento.
4, el coeficiente de fricción estático y dinámico es similar al de arrastramiento avelocidad bajaLa precisión del trabajo mecánico debe ser garantizada.
5, puedereducir las vibraciones mecánicas, reducir el ruido, prevenir la contaminación, mejorar las condiciones de trabajo.
6, en el curso de la operación puede formar una película de transferencia, desempeñar un papel en la protección del eje de molienda, no hay fenómeno de eje de mordedura.
7, para los requisitos de dureza del eje de molienda son bajos, no apagado y el eje templado se puede utilizar, por lo tanto,reducción de la dificultad en la transformación de las partes pertinentes.
Este tipo de buje de guía sin aceite puede utilizarse en todo tipo de puentes, prensas, máquinas de inyección de moldes y otras máquinas industriales.
VB-10 y VSB-10 En el caso de los productos de la partida 3 del presente anexo, se utilizará el término "productos" en el caso de los productos de la partida 4 del presente anexo.

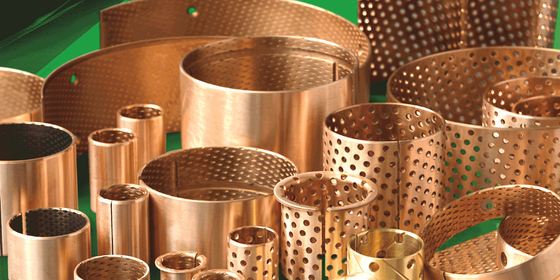

1./FibraEs la superficie de contacto para el eje giratorio. Las partes minúsculas de la capa y el material de bronce sinterizado se combinan para crear una película de lubricante sólida,que cubre el eje.
2El polvo de bronce sinterizado, de espesor 0,20*0,35 mm, se funde térmicamente con el soporte de acero una composición especial de cobre en polvo.Esta capa de contacto actúa como un anclaje para la capa y conduce la acumulación térmica lejos de las superficies de rodamiento.
3.Revestimiento de acero con bajo contenido de carbonoLa base de las busquillas, la parte trasera de acero, proporciona una estabilidad excepcional, carga y características de disipación de calor.
Acero al carbono + polvo de cobre + ( + Pb + relleno)
· Materiales de bujes autolubricantes compuestos de metal y polímero
· Reverso de acero + sinterizador de bronce poroso +
· + plomo
|
|
Capa deslizante |
|
Ejecutivo |
|
|
Seco |
Muy bien. |
|
lubricados con aceite |
Es bueno. |
|
Grasa lubricada |
Es justo. |
|
Lubricado con agua |
Es justo. |
|
Fluido de proceso lubricado |
- ¿ Qué? |
|
Carga máxima. |
Estático |
250 N/mm2 |
|
Dinámico |
No más de 140 N/mm2 |
|
|
Velocidad máxima |
Seco |
2 m/s |
|
La lubricación |
> 2 m/s |
|
|
El valor máximo de PV (seco) |
A corto plazo |
3.6N/mm2*·m/s |
|
Continuidad |
1.8N/mm2*·m/s |
|
|
Es un temporal. |
-195°C~+280°C |
|
|
Coeficiente de fricción |
0.03 ~ 0.20 |
|
|
Conductividad térmica |
42 W (m·k) - 1 |
|
|
Coeficiente de expansión térmica |
11*10-6k-1 |
|
Formas de rodamientos disponibles en dimensiones estándar
· Arbusto cilíndrico
· Arbusto con flancos
· Aplicación de las válvulas de presión
· Aplicación de lavas con bridas
· Placas deslizantes
Los materiales utilizados para la fabricación de los rodamientos de acero son los siguientes: rodamientos de acero, rodamientos lubricados, rodamientos compuestos, rodamientos metálicos, rodamientos de compresores, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, rodamientos de acero, etc.Arbusto con flancos"Placas de empuje, rodamientos industriales"
Ampliamente utilizado en industrias hidráulicas y neumáticas, industria de máquinas herramienta de forja, industria de maquinaria de plásticos, maquinaria de elevación y manipulación, maquinaria portuaria, oficina, maquinaria de acondicionamiento físico,máquinas y aparatos textiles, maquinaria de embalaje de alimentos, maquinaria de llenado, maquinaria química, impresión y embalaje, maquinaria para la fabricación de papel, automóviles, ferrocarriles, locomotoras de vapor, industrias de construcción naval, prensasmaquinaria metalúrgica, maquinaria de construcción, etc.
