| Nombre De La Marca: | VIIPLUS Sleeve & Bearing |
| Número De Modelo: | Bronce de aluminio C95400 |
| Cuota De Producción: | Tamaño estándar que no forra ninguna cantidad de orden mínima |
| Precio: | Bushings High Quality Price Ratio B2B |
| Condiciones De Pago: | T/T, L/C, Western Union, |
| Capacidad De Suministro: | Los productos incluidos en el presente Reglamento deben tener un contenido equivalente a los product |
El buje de bronce y aluminio C95400, disponible en diseños rectos y con reborde, ofrece un rendimiento y una durabilidad excepcionales para una amplia gama de aplicaciones industriales. El bronce y aluminio, una aleación única que combina las propiedades del aluminio y el bronce, presenta una gran resistencia, resistencia a la corrosión y durabilidad al desgaste.
El diseño de buje con hombro presenta una parte elevada o escalonada que brinda soporte y estabilidad adicionales. Este diseño se utiliza a menudo en aplicaciones donde se requieren cargas más elevadas o una alineación adicional. El diseño recto, por otro lado, ofrece un perfil más aerodinámico adecuado para espacios reducidos o donde se prefiere un buje de perfil más bajo.
Ambos diseños del buje de bronce y aluminio C95400 están diseñados con precisión para cumplir con estrictos estándares de calidad. Se fabrican con materiales de alta calidad y técnicas de fabricación avanzadas para garantizar un rendimiento superior y una durabilidad duradera.
La composición de bronce de aluminio de los bujes los hace ideales para su uso en entornos que los exponen a productos químicos corrosivos o condiciones de alta temperatura. Su resistencia al desgaste y la abrasión también los hace adecuados para aplicaciones de alta velocidad o carga elevada.
Ya sea que necesite un diseño recto o de hombro, el buje de bronce de aluminio C95400 es una solución confiable y rentable para mejorar el rendimiento y la durabilidad de sus sistemas mecánicos. Su combinación única de propiedades y versatilidad lo convierte en una opción popular para diversas aplicaciones industriales.

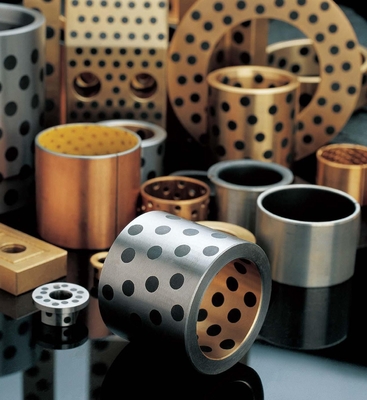

Latón impregnado de grafito
C95400* Bronce de aluminio: C954 Oso de bronce de aluminio...
Aleación de cobre de pared delgada y recta
| Número de pieza | yo | MPBZ | MPBZU | |||||||||||||||||||||
| Tipo | dF7 | Dm6 (*1) |
Espesor (N) | *Tornillo de tope de rotación (referencia) | Dm6 (*1) |
Espesor (N) | ||||||||||||||||||
| MPBZ MPBZU *Las dimensiones L en ( ) están disponibles solo para MPBZ. |
5 | +0,022 +0,010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0,028 +0,013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0,034 +0,016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0,041 +0,020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0,050 +0,025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0,060 +0,030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0,071 +0,036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
Estamos realizando avances continuos en el campo de los cojinetes de fricción, incluido el uso práctico de materiales compuestos, etc.
Lubricantes para tapas.
Se denominan bujes sin aceite, ya que no requieren lubricación externa. Los cojinetes sin aceite tienen lubricante seco comprimido en el metal base.
En el momento del movimiento de fricción, las partículas de lubricantes sólidos forman pequeñas membranas lubricantes en la superficie de la parte móvil.
Viiplus es el líder del mercado de bronces de aluminio de alta gama
Buje de bronce y aluminio C954 fabricado a pedido: "fabricado en China"
El bronce de aluminio es la aleación a base de cobre estándar de mayor resistencia.
| Tabla de composición y propiedades del material | |||||||||||
| Calificación | Material de aleación de bronce | ||||||||||
| Material | CuZn25A15Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | |||||||
| Densidad | 8 | 8.9 | 7.8 | 8.9 | |||||||
| Dureza HB | >210 | >70 | >150 | >95 | |||||||
| N/mm² Resistencia a la tracción |
>750 | >200 | >600 | >260 | |||||||
| Resistencia a la fluencia en N/mm² | >450 | >90 | >260 | >150 | |||||||
| % Alargamiento |
>12 | >15 | >10 | >8 | |||||||
| Coeficiente de expansión lineal | 1,9 x 10-5/DO | 1,8 x 10-5/DO | 1,6 × 10-5/℃ | 1,8 × 10-5/℃ | |||||||
| ℃ Temperatura máx. |
-40～+300 | -40~+400 | -40～+400 | 40～+400 | |||||||
| N/mm² Carga máxima |
100 | 60 | 50 | 70 | |||||||
| mmm Carga máxima (seca) |
15 | 10 | 20 | 10 | |||||||
| N/mm²*mmm PV máx.(lubricación) |
200 | 60 | 60 | 80 | |||||||
| 300 N/mm² Deformación por compresión |
<0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm | |||||||
Tamaño estándar de máxima resistenciaC95400Bronce de aluminioBrida con tapón de grafito
Casquillos de bronce fundido para excavadoras y camiones de basura, cojinetes de buje, bujes de bronce para robots industriales, casquillos de bronce para máquinas de moldeo por inyección,
Bujes de bronce para tuneladoras de escudos, cojinetes de bronce para compuertas de presas, bujes de bronce para turbinas de agua para energía hidroeléctrica, bujes de bronce para válvulas de agua y más.
Cojinetes autolubricantes de alta calidad a precio competitivo. Productos chinos de calidad. Proveedores auditados por SGS. Portal B2B líder.
El bronce de aluminio C95400 CuAl10Fe3 es el bronce de aluminio más común y se utiliza en muchos lugares con cargas pesadas, elevadas y gran desgaste.
Buena resistencia a la tracción, ductilidad, soldabilidad y resistencia a la fatiga.
Las aplicaciones típicas incluyen engranajes sinfín, bujes, componentes de bombas y cojinetes.
Buje de bronce de aluminio C95400 El bronce de aluminio, también conocido como C954, es la aleación de bronce de aluminio para uso general más popular.
Proporciona alto rendimiento y resistencia a la tracción, buena ductilidad, soldabilidad y una resistencia excepcional al desgaste, fatiga y deformación bajo impacto o sobrecarga.
El bronce de aluminio C95400 es un bronce de aluminio duro y resistente que resiste el desgaste, la abrasión y la deformación bajo altas cargas de compresión.
Al combinarse con diversos metales, el bronce de aluminio C95400 prolonga la vida útil de las piezas, reduce los costos de mantenimiento, reduce la fricción, las rozaduras y los rayones.
Producimos C95400, C95500 y C95900 en tamaños estándar para redondos, tubos y rectángulos. Aluminio, en combinación con hierro y níquel en C95500,
Actúa como refuerzo en estas aleaciones. Todos los bronces de aluminio pueden ser tratados térmicamente, lo que aumenta aún más la resistencia a la tracción.
| Aleación de cobre n.º | Cu% | % de plomo | % de Sn | % de zinc | % de hierro | PAG% | Ni% | Alabama% | Bi% | Minnesota% | S% | % de alquitrán | Si% |
| C89325 | 84,00-88,00 | 0,1 | 9.00-11.00 | 1 | 0,15 | 0,1 | 1.003 | 0,005 | 2,70-3,70 | 0,08 | 0,5 | 0,005 | |
| C89831 | 87,00-91,00 | 0,1 | 2,70-3,70 | 2,00-4,00 | 0.3 | 0,05 | 1.003 | 0,005 | 2,70-3,70 | 0,08 | 0,25 | 0,005 | |
| C89833 | 86,00-91,00 | 0,09 | 4.00-6.00 | 2,00-6,00 | 0.3 | 0,05 | 1.003 | 0,005 | 1,70-2,70 | 0,08 | 0,25 | 0,005 | |
| C89835* | 85,00-89,00 | 0,09 | 6,00-7,50 | 2,00-4,00 | 0,2 | 0,1 | 1.003 | 0,005 | 1,70-2,70 | 0,08 | 0,35 | 0,005 | |
| C89844 | 83,00-86,00 | 0,2 | 3,00-5,00 | 7.00-10.00 | 0.3 | 0,05 | 1.003 | 0,005 | 2,00-4,00 | 0,08 | 0,25 | 0,005 | |
| C90300* | 86.00-89.001 | 0.3 | 7,50-9,00 | 3,00-5,00 | 0,2 | 0,052 | 1.003 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90800 | 85,00-90,001 | 0,25 | 11.00-13.00 | 0,25 | 0,15 | 0,302 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90810 | Rem.1 | 0,25 | 11.00-13.00 | 0.3 | 0,15 | 0,15-0,802 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C95400* | 83,00 minutos | 3,00-5,00 | 1.503 | 10.00-11.50 | 0,5 | ||||||||
| C95500* | 78,00 minutos | 3,00-5,00 | 3.00-5.503 | 10.00-11.50 | 3.5 | ||||||||
| C95900* | Movimiento rápido del ojo. | 3,00-5,00 | 0,503 | 12.00-13.50 | 1.5 |
*Aleación en stock estándar. 1Para determinar el Cu mín., Cu puede calcularse como Cu + Ni. 2Para fundiciones continuas, P será 1,5 %, máx.
El valor 3Ni incluye Co. Nota: A menos que se indique lo contrario, los valores individuales representan máximos.
| Resistencia a la tracción (mín.) | Resistencia al límite elástico (con una extensión mínima del 0,5 % bajo carga) | Alargamiento (en 2 pulgadas o 50 mm como mínimo, %) | Dureza Brinell (mín.) | ||
| Ksi | MPa | Ksi | MPa | ||
| 85 | 485 | 32 | 195 | 12 | 170 |
| Punto de fusión - Liquidus | 1038 °C |
| Punto de fusión - Solidus | 1027 °C |
| Densidad | 7,45 g/cm3 a 20 °C |
| Peso específico | 7.45 |
| Conductividad eléctrica | 0,075 MegaSiemens/cm a 20 °C |
| Conductividad térmica | 58,7 W/m a 20 °C |
| Coeficiente de expansión térmica 68-572 | 15,5 · 10-6 por °C (20-300 °C) |
| Capacidad calorífica específica | 419 J/kg a 20 °C |
| Módulo de elasticidad en tensión | 107000 MPa |
| Permeabilidad magnética* | 1.27 |
| Permeabilidad magnética** | 1.2 |
Búsqueda por material de casquillos de bronce (selector de productos)Puede seleccionar un producto de material de cojinetes de bronce y obtener una cotización.
Fabricante de bujes de bronce de aluminio C95400 de fundición continua.
Los productos de cojinetes y bujes de cojinetes compuestos de polímero metálico Viiplus son el principal productor nacional chino de productos y cojinetes lisos.
Viiplus se ha destacado en la fabricación de piezas fundidas y productos metálicos de calidad.
De esta manera, nos hemos ganado la reputación de satisfacer los requisitos de los clientes en cuanto a confiabilidad, disponibilidad y valor.
El bronce de aluminio es la aleación a base de cobre estándar de mayor resistencia. Es adecuada para entornos de alta temperatura para lograr autolubricación.
VIIPLUS produce bujes de bronce de aluminio C95400 como cojinetes en stock estándar en tamaños estándar de bujes de manguito.
El aluminio en combinación con el hierro y el níquel en C954 actúa como fortalecedor en estas aleaciones.
Todos los bujes de bronce de aluminio se pueden tratar térmicamente, aumentando aún más la resistencia a la tracción.
✔ Bujes de bronce con grafito en stock estándar
Bujes de bronce fundido

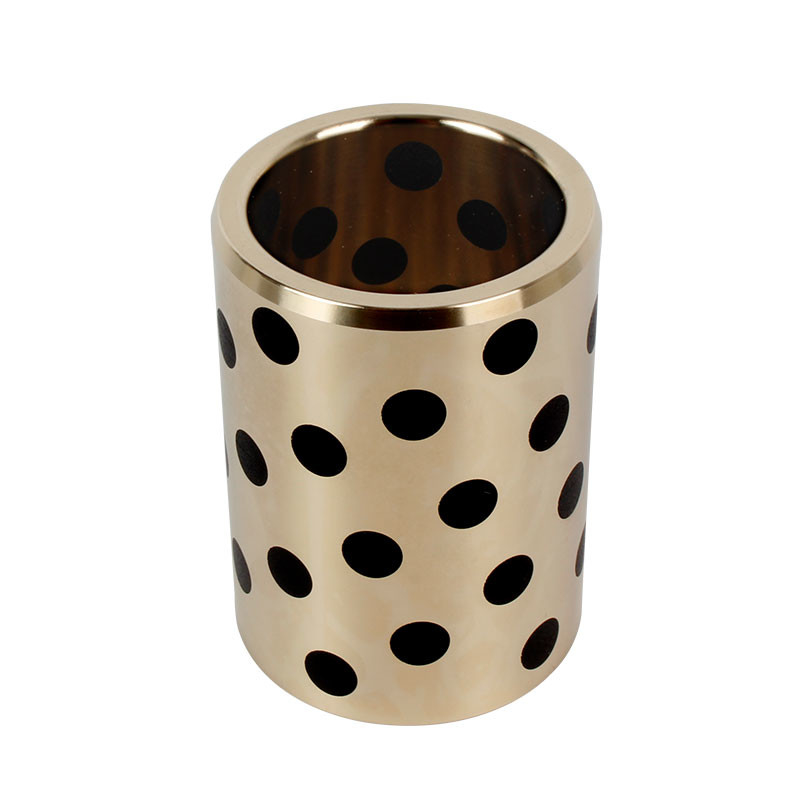

El buje de bronce de aluminio C95400 con grafito es un cojinete autolubricante a base de cobre para aplicaciones de carga pesada en el que se incrustan tapones de lubricante sólido.
Características del buje de bronce y aluminio C95400
Los bujes de bronce con tapón de grafito autolubricantes se mecanizan a partir de barras de bronce de fundición continua.
Luego se muelen y se tapan con tapones a base de grafito lubricante sólido.
Arbustos de bronce
Aleación de cobre de alta resistencia como material base, condiciones de uso de acuerdo con una cierta proporción de su superficie de trabajo, orificio mecanizado y relleno con un lubricante sólido.
La aleación de cobre de alta resistencia proporciona una gran capacidad de carga y el lubricante sólido puede generar una fricción menor. En condiciones secas, diseñamos...
Cojinetes autolubricantes metálicos de bronce macizo con brida
Cojinetes de bronce fundido de cobre / Cojinetes de bronce con brida
Bujes de bronce con brida VSB-50
casquillo de cojinete casquillo de latón casquillo de cojinete casquillo de latón casquillo de cojinete
1. Puede funcionar sin ningún problema durante un período prolongado.
2. Capacidad de carga extremadamente alta, buen antidesgaste y menor fricción.
3. Especialmente apropiado para baja velocidad y alta carga.
4. Adecuado para movimientos alternativos, oscilatorios o intermitentes donde es difícil formar una película de aceite.
5. Buenas características de resistencia química y anticorrosión.
6. Se puede utilizar en un amplio rango de temperaturas, desde -40 ℃ hasta +300 ℃.
El material de la brida VSB-50 está hecho de un resistente metal a base de bronce fundido con lubricantes sólidos especiales incorporados.
El metal base soporta altas cargas y los lubricantes sólidos proporcionan autolubricación.
El rodamiento muestraExcelente rendimiento sin prelubricación en condiciones de temperatura extremadamente alta/baja con baja velocidad.
Este material proporciona una solución de cojinete que no requiere mantenimiento, especialmente para cargas elevadas, movimientos intermitentes u oscilantes.
|
Calificación |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Material |
CuZn25Al5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAl10Ni5Fe5 |
CuSn12 |
CuZn25Al5Mn4Fe3 |
|
Densidad |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Dureza |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Resistencia a la tracción |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Fuerza de fluencia |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Alargamiento |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Coeficiente de expansión lineal |
1,9 × 10-5/℃ |
1,8 × 10-5/℃ |
1,6 × 10-5/℃ |
1,8 × 10-5/℃ |
1,9 × 10-5/℃ |
|
Temperatura máx. |
-40 ~ +300 ℃ |
-40 ~ +400 ℃ |
-40 ~ +400 ℃ |
-40 ~ +400 ℃ |
-40 ~ +300 ℃ |
|
Carga dinámica máxima |
100 |
60 |
50 |
70 |
120 |
|
Velocidad máxima (seca) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (Lubricación) |
200 |
60 |
60 |
80 |
200 |
|
Deformación por compresión |
<0,01 mm |
<0,05 mm |
< 0,04 mm |
<0,05 mm |
<0,005 mm |
|
Producto N.º |
Composiciones químicas |
||||||||
|
VSB-50 |
Cu |
Zinc |
Alabama |
Fé |
Minnesota |
Si |
Ni |
Sn |
Pb |
|
60 ~ 66 |
22 ~ 28 |
5.0 ~ 8.0 |
2.0 ~ 4.0 |
2,5 ~ 5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|

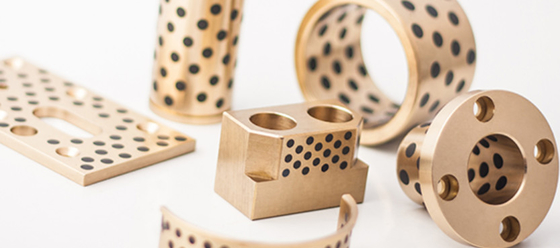

Formas de cojinetes disponibles en dimensiones estándar.
· Casquillos cilíndricos
· Casquillos con brida
· Placas deslizantes
Formas de rodamientos fabricadas a medida:
Formas estándar en dimensiones especiales, arandelas de empuje, arandelas de empuje con brida, semicojinetes, formas especiales obtenidas por estampación o embutición profunda, diseños de cojinetes personalizados
Maquinaria industrial en general e instalaciones industriales pesadas.
Industria de moldes y matrices
Ofrecemos todo tipo de bloques deslizantes autolubricantes, manguitos guía, cuñas y otros productos para moldes de neumáticos de automóviles, moldes de inyección y matrices de estampación.
Tamaño de bujes de bronce del cliente
¡Bienvenido a contactarnos!
El desarrollo del VIIPLUS para estudiar los nuevos materiales y nuevos productos de cojinetes deslizantes
