China gleitlager de bronce fabricante

Transporte de desplazamiento vertical del bloque de Pilllow del transporte esférico externo con la serie de Seat UCP | Forrar bloques y las placas de empuje

Datos del producto:
Lugar de origen: Fabricante ensanchado de los bujes
Nombre de la marca: Met Garlock Bearings (GGB) China Bushing
Certificación: DIN1709
Número de modelo: Tipo del buje: Transportes ensanchados, en anchura del reborde, material de PTFE
Pago y Envío Términos:
Cantidad de orden mínima: Negociables
Precio: bearings metric sizes,thrust washers,flanged bearings Suppliers
Detalles de empaquetado: los detalles del embalaje para el funcionamiento estable ensancharon buje
Tiempo de entrega: 7 ~ 20 días
Condiciones de pago: TT por adelantado
Capacidad de la fuente: 100000 Pieza/piezas por día
Contactar ahora

Información detallada

meterial: Acerocromo mercado principal: Europa América África Oriente Medio
Paquete: Cartones, plataforma de madera, paquete industrial Aplicación: Maquinaria
Servicio: OEM OFRECIDO Tipo: Rodamiento de bolitas esférico del bloque de almohada con el asiento

Descripción de producto

Bloque vertical del pilllow del transporte esférico externo del transporte de desplazamiento del bloque de Pilllow con el asiento

Forrando bloques y el eje esférico de las placas de empuje con el asiento externo hecho en China

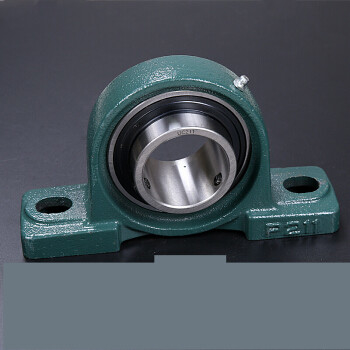

El rodamiento de bolitas esférico externo con el asiento es un rodamiento de bolitas profundo ensanchado anillo interno del surco con el sello doble y la sección esférica en el anillo externo
Una unidad del transporte que consiste en un asiento del transporte y un asiento del transporte. El ajuste esférico entre el transporte y el asiento del transporte puede realizar el centro automático para compensar la instalación
Errores causados por el desalineamiento axial, la desviación larga del transporte y la deformación del fondo de la instalación.
El rodamiento de bolitas esférico externo con el asiento es compacto en la estructura, fácil montar y desmontar, conveniente para la ayuda simple, de uso frecuente en la explotación minera y la gestión
Oro, agricultura, industria química, maquinaria del transporte, etc.

Definición de los transportes del bloque de almohada: un bloque o un estándar para apoyar un diario (a partir de un eje): EL LLEVAR

Transporte del bloque de almohada
Un bloque de almohada es un pedestal usado para proporcionar la ayuda para un eje de rotación con la ayuda de los transportes compatibles y de los diversos accesorios. El material de la vivienda para un bloque de almohada se hace típicamente del arrabio o del acero de molde.

Los transportes de la serie de UCP son series de transportes esféricos métricos con los transportes.



Transporte esférico del bloque de Pilllow con el asiento: UCP, UCF, UCFL, UCT,
UCFC UCPH, UCFA UCPA, UCFB
UCHA y otro modela completo
El rodamiento de bolitas esférico externo es realmente una variante del rodamiento de bolitas profundo del surco. Su característica es que su anillo externo y superficie externa del diámetro son esféricos, que se pueden caber en la superficie esférica cóncava correspondiente del asiento del transporte para desempeñar el papel del centro.

Durabilidad de alta velocidad de la alta precisión alta



Rodamiento de bolitas esférico externo con el asiento
El transporte esférico con el asiento es una clase de unidad del transporte que combine el transporte del balanceo y el asiento del transporte. La mayor parte de los transportes esféricos externos se hacen del diámetro externo del esférico, con el asiento esférico del transporte del diámetro interior instalado juntos, una variedad de formas estructurales, de flexibilidad y de buena capacidad de intercambio.


Al mismo tiempo, esta clase de transporte en el diseño también tiene cierto grado de centralismo, fácil instalar, con una estructura doble del dispositivo del lacre, puede trabajar en malas condiciones. El bloque del transporte se echa generalmente. Los asientos de uso general son el asiento vertical (p), asiento cuadrado (f), asiento cuadrado del jefe (FS), dirigen alrededor del asiento (FC), asiento del diamante (FL), asiento del anillo (c), asiento del resbalador y así sucesivamente (t).


El transporte esférico externo con el asiento se divide en centro del transporte y el asiento del transporte, en nombre del centro del transporte más asiento del transporte, por ejemplo con el tornillo de presión UC205 que lleva esférico externo con el asiento vertical llamado UCP205. debido a la capacidad de intercambio fuerte del transporte esférico con el asiento, el centro del transporte se puede montar a voluntad en el asiento del transporte de la misma especificación y diversas formas.





Serie de los transportes del bloque de Pilllow

  1. Transporte esférico externo del bloque de Pilllow de la bola con el asiento vertical
  2. Transporte esférico externo del bloque de Pilllow con el asiento cuadrado
  3. Transporte esférico externo del bloque de Pilllow de la bola con el asiento del diamante
  4. Transporte esférico cilíndrico del bloque de Pilllow de la bola con el jefe
  5. Transporte esférico externo del bloque de Pilllow de la bola con el asiento anular
  6. Transporte esférico externo del bloque de Pilllow de la bola con el asiento del cursor
  7. Transporte esférico externo del bloque de Pilllow de la bola con el asiento de la suspensión
  8. Transporte esférico externo del bloque de Pilllow de la bola con el asiento de la suspensión
  9. Transporte esférico externo del bloque de Pilllow de la bola con el asiento ajustable del diamante
  10. Transporte esférico externo del bloque de Pilllow de la bola con el asiento del sacador
  11. Transporte esférico externo del bloque de Pilllow de la bola con otros asientos

UCP 204 205 206 207 208 209 210 203 UC201



El transporte del bloque de Pilllow clasifica la tabla

Tabla de la especificación de la dimensión de transporte con el asiento



Transporte de desplazamiento vertical del bloque de Pilllow del transporte esférico externo con la serie de Seat UCP | Forrar bloques y las placas de empujeTransporte de desplazamiento vertical del bloque de Pilllow del transporte esférico externo con la serie de Seat UCP | Forrar bloques y las placas de empuje



TIPO TAMAÑO (milímetros) PESO
d D B S L J H H1 H2 A N N1 de kilogramo
UCP201 12 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP202 15 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP203 17 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP204 20 47 31 12,7 127 95 33,3 65 14 38 13 19 M10 0,7
UCP205 25 52 34,1 14,3 140 105 36,5 71 15 38 13 19 M10 0,8
UCP206 30 62 38,1 15,9 165 121 42,9 83 17 48 17 23 M14 1,3
UCP207 35 72 42,9 17,5 167 127 47,9 93 18 48 17 23 M14 1,6
UCP208 40 80 49,2 19 184 137 49,2 100 18 54 17 23 M14 1,9
UCP209 45 85 49,2 19 190 146 54 106 20 54 17 23 M14 2,2
UCP210 50 90 51,6 19 206 159 57,2 114 21 60 20 26 M16 2,6
UCP211 55 100 55,6 22,2 219 171 63,5 126 23 60 20 26 M16 3,3
UCP212 60 110 65,1 25,4 241 184 69,8 138 25 70 20 26 M16 4,6
UCP213 65 120 65,1 25,4 265 203 76,2 151 27 70 25 31 M20 5,9
UCP214 70 125 74,6 30,2 266 210 79,4 157 27 72 25 31 M20 6,6
UCP215 75 130 77,8 33,3 275 217 82,6 163 25 74 25 31 M20 7,4
UCP216 80 140 82,6 33,3 292 232 88,9 175 30 78 25 31 M20 9
UCP217 85 150 85,7 34,1 310 247 95,2 187 32 83 25 31 M20 11
UCP218 90 160 96 39,7 327 262 101,6 200 33 88 27 33 M22 13
UCP220 100 180 108 42 380 308 115 225 40 95 30 38 M24 16
UCP305 25 62 38 15 175 132 45 85 15 45 17 20 M14 1,4
UCP306 30 72 43 17 180 140 50 95 18 50 17 20 M14 1,8
UCP307 35 80 48 19 210 160 56 106 20 56 17 25 M14 2,8
UCP308 40 90 52 19 220 170 60 116 22 60 17 27 M14 3
UCP309 45 100 57 22 245 190 67 129 24 67 20 30 M16 4,1
UCP310 50 110 61 22 275 212 75 143 27 75 20 35 M16 5,8
UCP311 55 120 66 25 310 236 80 154 30 80 20 38 M16 7,4
UCP312 60 130 71 26 330 250 85 165 32 85 25 38 M20 9,4
UCP313 65 140 75 30 340 260 90 176 33 90 25 38 M20 10
UCP314 70 150 78 33 360 280 95 187 35 90 27 40 M22 12
UCP315 75 160 82 32 380 290 100 198 35 100 27 40 M22 14
UCP316 80 170 86 34 400 300 106 210 40 110 27 40 M22 18
UCP317 85 180 96 40 420 320 112 220 40 110 33 45 M27 20
UCP318 90 190 96 40 430 330 118 235 45 110 33 45 M27 24
UCP319 95 200 103 41 470 360 125 250 45 120 36 50 M30 29
UCP320 100 215 108 42 490 380 140 275 50 120 36 50 M30 35
UCP321 105 225 112 44 490 380 140 280 50 120 36 50 M30 35
UCP322 110 240 117 46 520 400 150 300 55 140 40 55 M33 45
UCP324 120 260 126 51 570 450 160 320 65 140 40 55 M33 55
UCP326 130 280 135 54 600 480 180 355 75 140 40 55 M33 72
UCP328 140 300 145 59 620 500 200 390 75 140 40 55 M33 89





El transporte de UCP también se conoce como transportes esféricos del asiento del alambre vertical del top, algunas clases de transportes con los transportes esféricos del asiento en de la forma más clásica y la mayoría más de uso general, convenientes para todo el paralelo superficial del dispositivo de transmisión y del eje y de la instalación al mecánico. Etiqueta nacional: GB/T7810
Nota:
1. Las dimensiones totales de ucp201-ucp203 en la tabla son lo mismo;
2. UCP201 tiene un diámetro de 12, UCP202 tiene un diámetro de 15, y UCP203 tiene un diámetro de los diámetros 17.All sobre UCP204 es multiplicado por los dos dígitos pasados por 5. por ejemplo, UCP204 tiene un diámetro de 20m m y UCP205 tiene un diámetro de 25m m.
3. El primer número después de que UCP esté llevando serie, 2 es serie ligera y 3 es series pesadas.
