Nombre De La Marca: | CHINA wrapped bushing, Bronze CuSn8P, DIN 1494 / ISO 3547, Low-maintenance |
Número De Modelo: | Bujes de bronce del transporte y de bronce de la manga hechos de CuSn8 |
Cuota De Producción: | arbusto del bronce de fósforo, transportes de bronce de la lata, arbustos de cobre amarillo |
Precio: | Precision Tolerance, Factory Price |
Condiciones De Pago: | TT por adelantado |
Capacidad De Suministro: | Transporte de bronce perforado, transportes envueltos de bronce llanos |

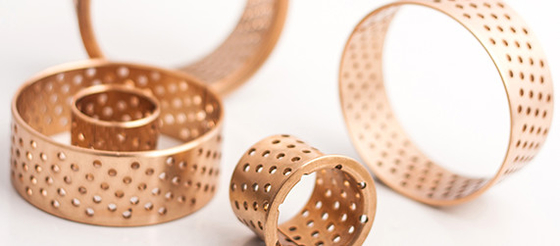

Los rodamientos planos de bronce de estaño de fósforo envueltos, construidos con aleación CuSn8/CW453K o CuSn6/CW452K, ofrecen propiedades de autolubricación excepcionales y están diseñados como bujes cilíndricos sin aceite.Estas bujes están diseñados para proporcionar suave, fiable y sin mantenimiento en una variedad de aplicaciones.
Las aleaciones CuSn8/CW453K y CuSn6/CW452K utilizadas en estas bujes poseen una alta resistencia, ductilidad y resistencia a la corrosión.Sus propiedades autolubricantes eliminan la necesidad de lubricantes externos, reduciendo la fricción, el desgaste y el tiempo de inactividad.
El diseño envuelto de estos rodamientos planos proporciona una durabilidad y estabilidad adicionales, mientras que la forma cilíndrica asegura un ajuste y una alineación precisos.Estos bujes sin aceite son ideales para su uso en cargas altas, aplicaciones de baja velocidad en las que los rodamientos tradicionales pueden fallar debido a una lubricación insuficiente o a una alta tasa de desgaste.
Los materiales utilizados para la fabricación de los productos de la partida 9A001.a. incluyen los productos de la partida 9A001.a.ofrecer una solución rentable y fiable para aplicaciones que requieren una alineación precisa, funcionamiento sin problemas y durabilidad a largo plazo.
La caja de bronce envuelta está hecha de estaño-bronce CuSn8P
Amplia gama de bujes de bronce envueltos listos en stock. Capaces de satisfacer cualquier solicitud y necesidad de diseño. Descargue el catálogo completo para descubrir las características técnicas de los bujes de bronce envueltos.Productos siempre en stock.
Viiplus siempre se centra en los mercados extranjeros, satisfaciendo las demandas cada vez mayores de modernización de los clientes.y también podría proporcionar según las solicitudes de los clientesCon calidad estable del producto y el mejor nivel de servicios, nuestros productos se han exportado a docenas de países y regiones de Europa, Estados Unidos y el sudeste asiático, etc.
Los cojinetes de bronce envueltos, similares a los rodamientos PRM Bushing y PRMF, son excelentes en ambientes sucios debido a las bolsas de lubricación, que inicialmente deben llenarse de grasa.Disponible en tamaños métricos en forma de bujes rectos o con bridas.
El bronce de estaño de fósforo es una aleación muy pura con un contenido extremadamente bajo de impurezas.El fósforo se mezcla bien con el cobre haciendo que el material apenas reaccione con el oxígeno (oxidación)La buje de bronce de estaño de fósforo es un rodamiento y bujes de aleación con alta resistencia al desgaste y buenas propiedades mecánicas.Hay dibujo de brida de tamaño estándar diámetro interior y diámetro exterior altura de diferentes tamaños y espesores de pared disponibles en rodamientos deslizantes de bronce de estaño de fósforo.
Composición química (normalidadContenedores de bronce para CuSn8/CW453K)
¿Qué quieres decir? Cu descanso
️ Sn 7,5-8,5%
P 0,01-0,04%
Cu Descanso
¢ Sn 5,5-7,0%
P 0,01-0,04%
Propiedades mecánicas (Cu Sn8/CW453K)
La resistencia al rendimiento (Rp N/mm2): > 300 N/mm2
Resistencia a la tracción (Rm N/mm2): 450-540 N/mm2
Elongado en % A 5: 20-30%
Dureza/Brinell:120-170 HB
(Todos los valores = valores nominales)
Densidad ∼ 8.9
Material de acoplamiento: dureza mínima de la superficie 300 HB. rugosidad de la superficie < 1 Ra
Propiedades mecánicas (Cu Sn6/CW452K)
Fuerza de rendimiento (Rp N/mm2):
Resistencia a la tracción (Rm N/mm2):
Elongado en % A 5: 20-30%
Dureza/Brinell (H160): 160-190 HB
Dureza/Brinell ((H180):180-210HB
(Todos los valores = valores nominales)
Densidad ∼ 8.9
Material de acoplamiento: dureza mínima de la superficie 300 HB. rugosidad de la superficie < 1 Ra
Características
El material es adecuado para soldadura, soldadura y soldadura.
El material también es adecuado para la unión.
El rodamiento de bronce es un tipo de rodamiento auto lubricante envuelto. This type of bronze bearing is made of particular formulation with high specific gravity and its surface can be incorporated with spherical or diamond shaped indentations or oil grooves based on customers’ requirementsEs de alta capacidad de carga y larga vida.es más barato y más compacto.Las bujes de bronce envueltas en serie se utilizan ampliamente en máquinas elevadoras, máquinas de construcción, automóviles, camiones, máquinas herramientas, equipos minerales, etc.

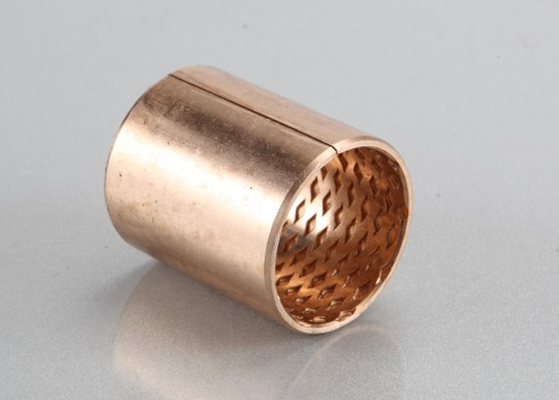

El rodamiento de bronce de estaño CuSn8P o CuSn6P es un rodamiento económico de alta capacidad de carga y buena resistencia al desgaste. La superficie de trabajo del producto está cubierta con orificios de aceite romboides regulares,que desempeñan el papel de almacenamiento de aceite y pueden formar fácilmente una película de aceite durante el movimiento inicial para reducir los factores de fricción iniciales.Utilizado principalmente en maquinaria agrícola, maquinaria de construcción y otras ocasiones de baja velocidad de alta carga
Los rodamientos de bronce hechos de CuSn8 con incisiones de lubricación
Los materiales utilizados para la fabricación de los productos de la partida 3 incluyen los productos de la partida 4 incluidos en el anexo II.

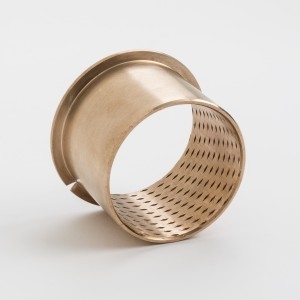

Los demás rodamientos de bronce envueltos (de bajo mantenimiento), utilizados para aplicaciones de carga pesada, con bolsas de lubricación, ranuras o orificios, rodamientos simples o con bridas y tiras
· Material de rodamiento de cinta de bronce sólido con hendiduras para la lubricación
· Buena resistencia al desgaste, adecuada para condiciones difíciles
· Rendimiento óptimo bajo cargas relativamente altas y velocidades bajas
· 1.Fácil de instalar y lubricar
· 2.Alta capacidad de carga
· Las piezas mecanizables de diámetro interno están disponibles bajo pedido.
· 4.Alta conductividad térmica
· 5.Dimensiones globales mínimas
· 6.Resistencia química.
Se requiere una pre-lubricación inicial en el montaje...

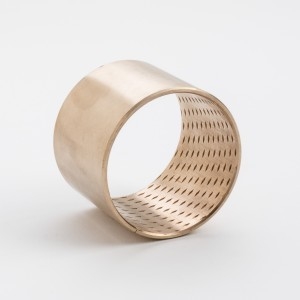

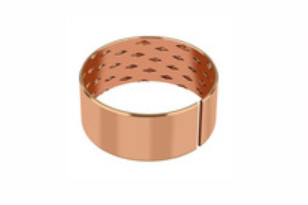

Los rodamientos están envueltos en un bronce homogéneo formado en frío (CuSn8) con propiedades materiales excepcionales.Los tamaños estándar están equipados con hendiduras de lubricación en forma de diamante en la superficie del rodamiento.Estas hendiduras sirven como depósitos de lubricante para acumular rápidamente una película de lubricación al comienzo del movimiento y posteriormente reducir la fricción de funcionamientoEl material es adecuado para aplicaciones en maquinaria de construcción y agrícola.
La superficie puede incorporarse con hendiduras esféricas en forma de diamante o ranuras de aceite lineales.
Alta capacidad de carga y larga vida útil.
Más barato que el arbusto de bronce tradicional, ahorro de costos.
Rodamientos de bronce y carcasas de manga de bronce de CuSn8 con hendiduras de lubricación
|
CuSn8 con |
Ejecutivo |
|
Seco |
Los pobres. |
lubricados con aceite |
Es bueno. |
Grasa lubricada |
Es bueno. |
Lubricado con agua |
Los pobres. |
Fluido de proceso lubricado |
Los pobres. |
Carga máxima |
Estático |
120N/mm2 |
Elongado |
El 40% |
Dinámico |
40 N/mm2 |
|||
Temperatura |
-100°C ~ +200°C |
|||
Coeficiente de fricción |
0.08 ~ 0.25 |
|||
Velocidad máxima (Lubricación) |
Velocidad máxima. |
2 m/s |
Conductividad térmica |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto |
El valor máximo de las emisiones |
El valor máximo de las emisiones |
2Se aplicarán las siguientes medidas: |
Coeficiente de expansión térmica |
18.5*10-6K-1 |
Resistencia a la tracción |
Resistencia a la tracción |
450 N/mm2 |
|
|
Dureza |
Dureza |
HB 100 a 150 |
Número del producto |
Composiciones químicas |
||
VB-22 |
Cu |
No |
P |
91.3 |
8.3 |
0.2 |
Formas de rodamientos disponibles en dimensiones estándar
· Arbusto cilíndrico
Formas de rodamientos hechas a pedido: matorrales cilíndricos con dimensiones no estándar, matorrales con bridas, placas correderas, diseños de rodamientos personalizados
El buje de bronce se utiliza ampliamente en máquinas elevadoras, máquinas de construcción, automóviles, tractores, camiones, máquinas herramienta y algunos motores minerales.
Este tipo de bujes se aplica ampliamente en máquinas elevadoras y otras máquinas de construcción, automóviles, tractores, camiones, máquinas herramientas y algunos motores minerales.con un diámetro superior a 20 mm, arbusto flanqueado, rellenos de cola, rodamiento esférico y pronto.
Ajustes recomendados
Tolerancia del eje | h8 | |||
Encasillado de tolerancia | H2O y H2O |
En el caso de los vehículos de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor | |||
Detalles técnicos | |||
Capacidad de carga específica estática | Se aplicarán las siguientes medidas: | Deformación por temperatura | - 40 °C a + 250 °C |
Dinámica de la capacidad de carga específica | Se aplican las siguientes medidas: | ||
Velocidad de deslizamiento | Se aplicarán las siguientes medidas: | Valor máximo de energía fotovoltaica | 2.8 [N/mm2 x m/s] |
Valor de fricción | 0.05 [μ] a 0,12 [μ] según la lubricación | Porcentaje de área de contacto en el ID | > 75 [%] |
Los materiales | |||
Material de apoyo | CuSn8P (DIN 17662) | CuSn6P alternativo disponible | |
Detalles de la tolerancia | |||
Vivienda Ø | H2O y H2O | Tolerancia del eje | de f7 a h8 |
Encasillado del interior del Ó después del montaje | H2O y H3O | ||
Materiales para el eje | |||
Acero, endurecido o no endurecido | |||
La rugosidad de la superficie ≤ Ra 0.8 | |||
Propiedades | |||
Solución económica para la aplicación de rodamientos de bronce debido a un espesor de pared delgado. Alta capacidad de carga y buena estabilidad con baja abrasión. Adecuado para condiciones de trabajo ásperas,buena resistencia a la corrosión. | |||
Las condiciones de aplicación | |||
Máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos | |||
Mantenimiento | |||
Se trata de un material de buje de bajo mantenimiento, es necesario un engrasamiento inicial durante la instalación, después de lo cual es obligatorio un engrasamiento periódico con aceite o grasa.Los bolsillos de diamantes son un excelente depósito de lubricación y mantener el mantenimiento al mínimo. | |||
Consejo de montaje | |||
Vivienda | Chamfer min. 1,5 mm x 15-45°, para una fácil alineación de las bujías | ||
El eje | Cámara de 5 mm x 15°, para facilitar la inserción del eje | ||
Se recomienda el uso de un mandril de sujeción a fuerza para la instalación de la buje. Puede ser necesario aplicar un poco de grasa en la superficie exterior de la buje cuando se presione para colocarla en la carcasa. | |||
Peluquería | El adhesivo no debe entrar en contacto con la superficie deslizante. |
