| Nombre De La Marca: | viiplus wrapped bronze bushings |
| Número De Modelo: | Bujes de bronce envueltos |
| Cuota De Producción: | Negocie |
| Precio: | negotiate |
| Capacidad De Suministro: | Transporte de bronce perforado, transportes envueltos de bronce llanos |

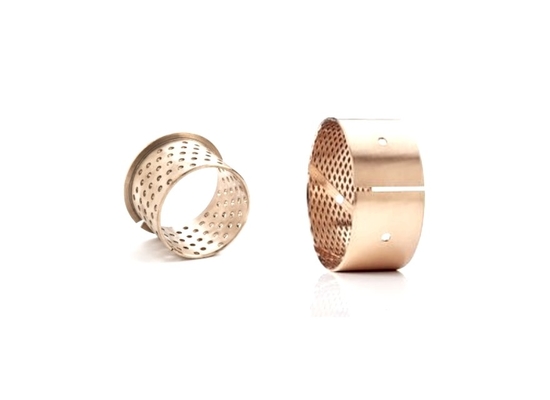

Los cojinetes de bronce envueltos CuSn8 y los cojinetes lisos de bronce CuSn6.5P0.1 son componentes muy valorados en el sector industrial, que ofrecen un rendimiento y una durabilidad excepcionales en una amplia gama de aplicaciones.
Los cojinetes de bronce envueltos CuSn8 son reconocidos por su resistencia y resistencia al desgaste, lo que los hace adecuados para operaciones de alta carga y alta velocidad. El diseño envolvente proporciona soporte y estabilidad adicionales, lo que garantiza un ajuste seguro y evita movimientos inesperados. Estos cojinetes son ideales para su uso en motores, bombas y otros conjuntos rotativos donde la precisión y la fiabilidad son cruciales.
Por otro lado, los cojinetes lisos de bronce CuSn6.5P0.1 ofrecen una superficie de deslizamiento suave y eficiente, gracias a su composición de bronce CuSn6.5P0.1. Este material es conocido por su excelente resistencia a la corrosión y sus propiedades autolubricantes, lo que reduce la necesidad de lubricación y mantenimiento regulares. Estos cojinetes son adecuados para su uso en una variedad de equipos industriales, donde pueden soportar cargas pesadas y funcionar sin problemas durante períodos prolongados.
Tanto los cojinetes de bronce envueltos CuSn8 como los cojinetes lisos de bronce CuSn6.5P0.1 se fabrican con precisión para garantizar un ajuste perfecto y un rendimiento óptimo. Están diseñados para soportar los rigores de los entornos industriales, proporcionando un funcionamiento fiable y una larga vida útil.
En resumen, los cojinetes de bronce envueltos CuSn8 y los cojinetes lisos de bronce CuSn6.5P0.1 son componentes de alto rendimiento que ofrecen una durabilidad y fiabilidad excepcionales en aplicaciones industriales. Ya sea que necesite cojinetes para motores, bombas u otros conjuntos rotativos, estos cojinetes de bronce seguramente cumplirán con sus requisitos.
Soluciones de cojinetes autolubricantes
Proporcionar productos de cojinetes lisos y cojinetes de bronce envueltos de alta calidad
Además de los productos estándar que se muestran en la lista de este catálogo, también podemos suministrar productos no estándar o desarrollar según el diseño del cliente.

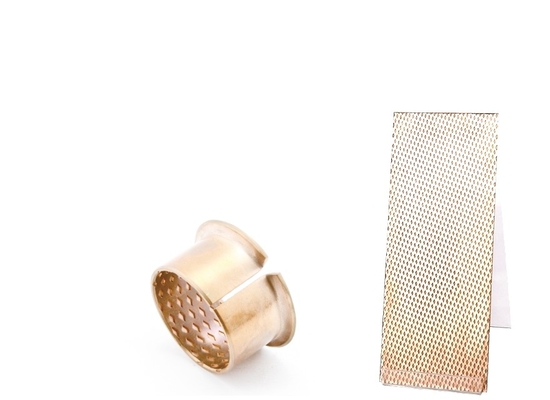

El cojinete liso de bronce envuelto está hecho de una tira de aleación de cobre de alta densidad con una fórmula especial como sustrato. La superficie se puede enrollar en forma de diamante o hemisférica según lo requiera el usuario. Tiene las ventajas dealta densidad, gran capacidad de carga, buena resistencia al desgaste y larga vida útil, etc., que pueden reemplazar el manguito de cobre fundido tradicional, reducir el volumen mecánico y reducir el costo.
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≦0.3 | ≦0.1 | 7.5~8.5 | 7.5~8.5 | resto |
La resistencia, la resistencia a la corrosión, la resistencia al desgaste y otras propiedades del cobre y su aleación, o para cumplir con algunos requisitos de aplicación especiales, sobre la base de los componentes CuSn8 existentes para agregar a los cinco yuanes, seis yuanes y otros componentes, para lograr el materialalta elasticidad, alta resistencia al desgaste, alta resistencia a la corrosión, corte libre y otras funciones diferentes.
| Indicadores de rendimiento | Datos | |
| Carga máxima | Carga estática | 120N/mm² |
| Carga dinámica | 40N/mm² | |
| Velocidad lineal máxima | 2.5m/s | |
| Alto valor PV | 2.8N/mm²・m/s | |
| Coeficiente de fricción | 0.08~0.25 | |
| El uso de la temperatura | -100℃~+200℃ | |
| Coeficiente de conductividad térmica | 60W/m・K | |
| Coeficiente de expansión térmica | 15×-6/K | |
Ranura de aceite romboidal, cojinete liso envuelto de bronce, debido a que la ranura tiene una cierta profundidad, por lo que tiene una cierta capacidad para almacenar aceite, en el espacio de uso cerrado, puede jugar un muy buen efecto autolubricante, el aceite y la grasa se pueden almacenar en el manguito del cojinete liso envuelto de bronce durante mucho tiempo.
Los cojinetes lisos de bronce envueltos se refieren a la norma ISO 3547, puede hacer clic aquí para obtener más requisitos técnicos ISO 3547 parte .pdf

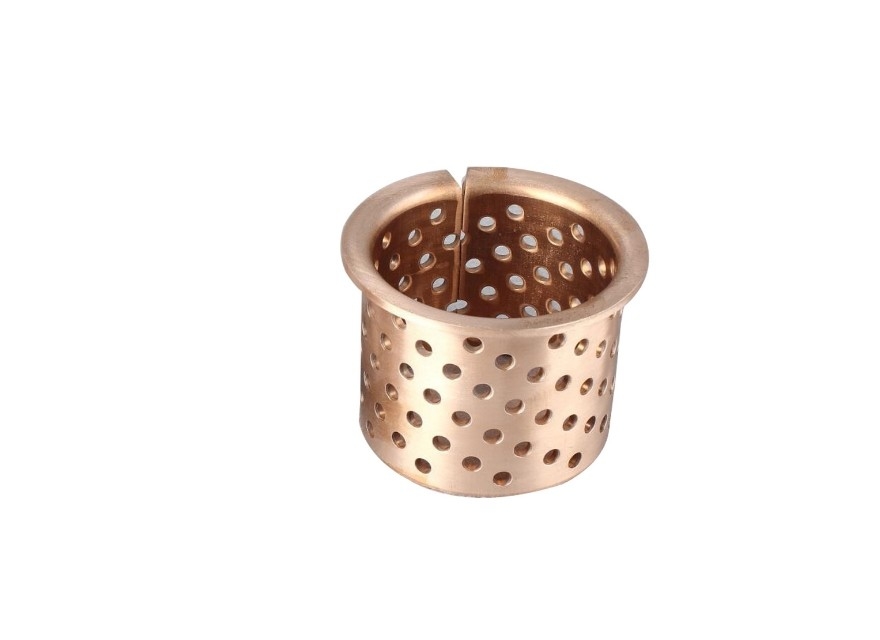

Por lo tanto, puede personalizar los tipos de orificios de ranura de aceite de cojinete liso de bronce envuelto de nosotros, como orificio pasante redondo o ranura de aceite de diamante tipo, estructura de brida o estructura de barril recto tipo, y más materiales especiales. Por ejemplo, puede personalizar el material cusn6.5p0.1 de nosotros, que es respetuoso con el medio ambiente y sin plomo, adecuado para el tratamiento médico, alimentos y otra maquinaria.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Haga clic aquí para obtener información en PDF sobre los cojinetes de bronce CuSn8 Wrapped Bronze Bushings.pdf
Diámetro estándar |
Tamaño exterior |
Diámetro del orificio de la carcasa |
Tamaño interior |
Diámetro del eje correspondiente |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
Puede elegir que se utilice en maquinaria de elevación, maquinaria de construcción, chasis de tractores de automóviles, industria de máquinas herramienta y maquinaria minera, pero también se puede convertir en casquillo de cojinete, casquillo con brida, junta de empuje y cuenco de bola y otras formas.
