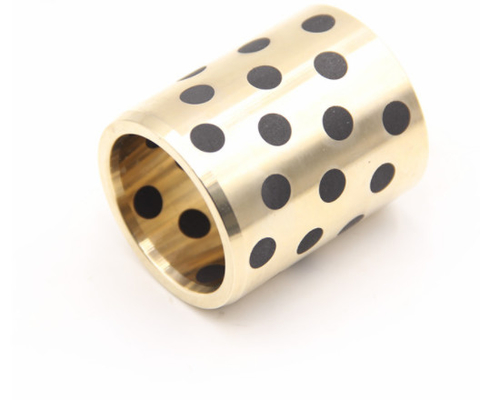

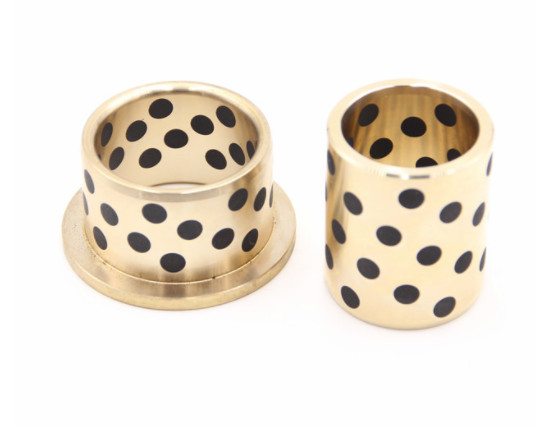

El reborde de bronce Oilless de manganeso C86300 Forra los enchufes del grafito

Lugar de origen Buje de Oilless
Nombre de la marca SANKYO,MISUMI,DAIDO,SELF LUBE,GGB,FIBRO STANDARD REPLACEMENT BEARING
Certificación DIN 1850/ISO 4379, UNITED STATES UNS STANDARD,C86300
Número de modelo el buje sólido, bronce con el lubricante tapa sin necesidad de mantenimiento integrada
Cantidad de orden mínima Negociables
Precio Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze
Detalles de empaquetado FORRANDO LOS CARTONES DE LA EXPORTACIÓN, EL CASO DE MADERA, ESPECIFICA REQUISITOS
Tiempo de entrega entrega rápida
Condiciones de pago TT por adelantado
Capacidad de la fuente los transportes del grafito del enchufe, China, fabricantes, proveedores, fábrica, venta al por mayo

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Marerial Buje de bronce del grafito Tamaño Bujes del tamaño de la pulgada
Tamaño estándar C86300, C86200 Tipo BRONCE ECHADO TAPADO
artículo Buje de Oilless Característica Guía Bush con el cuello
Llevar precio de fábrica que forra tiffany@viiplus.com Fabricante que forra que lleva autolubricador https://www.viiplus.com/
Fabricante del transporte de Oilless https://www.bronzelube.com/ Fabricante grafitado de bucha de bronze
Alta luz Transportes llanos de bronce sólidos, transportes de bronce del llano del reborde del grafito, maqui Oilless Arbustos Oilless Bush. Aleación de cobre. Tipo recto. SOLLOZO. Aleación de cobre baja material (SO2). Lubrica
Exportadores de los fabricante-suministrador de los transportes de Bush transportes llanos. De largo, el servicio sin necesidad de mantenimiento, fabrica los bujes en diver
Alta luz

bujes impregnados grafito

,

arbustos de bronce llenados grafito

Deja un mensaje
Descripción de producto

El lubricante del uno mismo, muere los componentes, componentes del molde de la precisión, buje de bronce de Oilless.



El arbusto de la guía con el cuello, broncea con el lubricante sólido

Material: Broncee con el lubricante sólido, nota de lubricante oilless: Líneas de guía de la asamblea/requisitos y tolerancias dimensionales en el final del capítulo D. Attention: ¡Los arbustos se pueden utilizar solamente con el movimiento axial!

Los transportes del grafito del enchufe se utilizan sobre todo en los usos que necesitan el continuallubrication en difícilmente alcanzar áreas. El grafito se fuerza mecánicamente

en los agujeros/acanala bajo presión extrema. Una película del lubricante se transfiere al eje mientras que comienza a dar vuelta. Estos transportes ofrecen la lubricación continua durante largos periodos sin mantenimiento.



Características



●Tenga funcionamiento incomparable bajo alta carga, operación de poca velocidad. También realícese bien sin la lubricación.

●Resistencia de desgaste excelente en tales lugares donde está difícil una película de aceite ser formado debido a los movimientos de intercambio, oscilantes y con frecuencia a las operaciones intermitentes.

●Resistencia notable a la corrosión y resistencia al ataque químico.

●Gastos de explotación sin necesidad de mantenimiento y de ahorro.

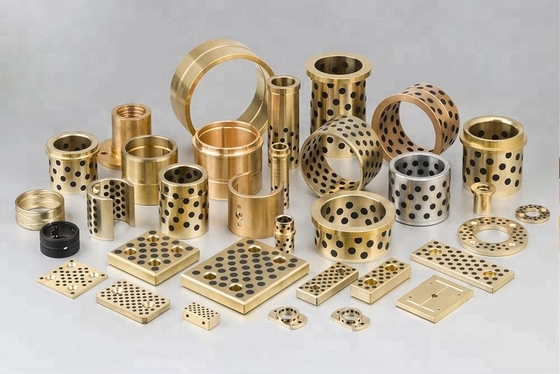

Tipo autolubricador de la manga de la guía de NAAMS


Actualmente, se ha observado el trabajar a máquina del NC, y se han estabilizado y se han mejorado la exactitud que trabajaba a máquina y la tecnología de producción
¡Los bujes autolubricadores de la manga de la guía de NAAMS, la exactitud del producto son confiables, la dimensión son estables, pueden reducir el tiempo de montaje de la guía de molde, y el costo de la fabricación del molde!



Lavadora SOBW

Bush recto, tipo de bronce SOLLOZO de los bastidores

SOLLOZO esférico de Bush

Bush esférico fijó el tipo de tipo standard, fuerte

Material en blanco para forrar S30

Placa de la diapositiva
De bronce, grueso 20m m

Placa de la diapositiva
De bronce, grueso 10m m

Placa de la diapositiva
De bronce, grueso 5m m UWP

Placa de la diapositiva
De bronce, grueso 10m m SOLP

Placa de la diapositiva
De bronce, grueso 10m m SOML

Placa de la diapositiva
Tipo de bronce, en blanco FPLB

Placa de la diapositiva
Tipo de bronce, de alta presión grueso 10m m TLP

Placa de la diapositiva
FC, grueso 20m m SESF, SESFT

Placa de la diapositiva
Acero, grueso 20m m FRP

Placa de la diapositiva
Acero, TSP del grueso 10m m

Placa de la diapositiva
Polvo de cobre sinterizado, Thickness20mm

Placa de la diapositiva
Polvo de cobre sinterizado, Thickness10mm

Guía de diapositiva
Tipo en forma de L de bronce SGLDW

Guía de diapositiva
Tipo T-formado de bronce TGLWN

Guía de diapositiva
Tipo en forma de L de bronce SGLXS

Guía de diapositiva
Tipo en blanco en forma de L de bronce SGLX

Guía de diapositiva
Tipo en forma de L de bronce solenoide

Características de producto


1. Conveniente para la industria fabril del molde, ampliamente utilizado.

2. El latón y el grafito de alta calidad se seleccionan para aumentar grandemente la durabilidad de la manga de la guía en funcionamiento rector y para tener un lustre metálico hermoso.

3. Después de ajustar, su dureza, la suavidad, y la colocación de funcionamiento son excelentes.

4. alta exactitud dimensional, calidad estable, y especificaciones completas.



Tipo arbustos de Oiless arbusto | Maquinaria general | Productos | Piezas de recambio de Sankyo Oilless



Aprenda más sobre los transportes llanos plásticos autolubricadores de www.bronzegleitlager.com, diseñado para la vida de servicio máxima en condiciones industriales extremas en un costo muy bajo.

Bastidor que trabaja a máquina autolubricador del cojinete liso C-86200/C-86300 en los transportes de bronce de bronce centrífugos del molde de manganeso C86300 con la lubricación sólida del grafito





Manga y transportes de cobre

Más rápido

Mejor

Más seguro

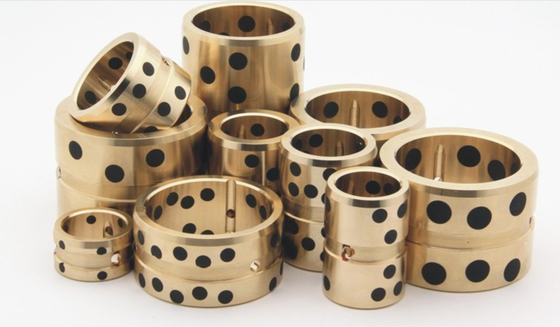

De bronce de manganeso con los enchufes del grafito avanzan lentamente el tamaño C86300



Dirigido por una vida de servicio más confiable más larga

Grado material: C-86200 o C-86300
Términos
· Informe de inspección dimensional.
· Certificado de prueba para las propiedades mecánicas (dureza incluyendo y densidad) del material.

El bronce puede actuar en las velocidades bajo cargas pesadas, pero requiere alta dureza del eje y condiciones de funcionamiento no abrasivas. Esta aleación tiene calidades mecánicas excelentes y buena resistencia a la corrosión. Esta aleación se compromete del cobre, del manganeso, del aluminio y del hierro. Esta combinación aumenta la resistencia a la tensión.



Graphite Plugged self-lebricating bronze Bushings



Cojinete liso autolubricador para los equipos mecánicos hidráulicos


Puertas radiales, puertas verticales, registros de la parada, trazadores de líneas de acero de la compuerta, alzamientos mecánicos, alzamientos hidráulicos, instrumentaciones, grúas de pórtico, grúas de arriba, servicios de gestión del depósito con usos adentro…
Almacenamiento de las mercancías
Control de inundaciones
Generación hidráulica de Electric Power
Irrigación

Aleación de cobre de lanzamiento

Tipo: Latón sin plomo



tipo autolubricador bujes del aceite-Menos del cojinete liso





Composición química el mass/%

Cu

Sn

Al

FE

Manganeso

Ni

Pb

Si

P

Zn

60-66

0,2

5.0-7.5

2.0-4.0

2.5-5.0

1

0,2

_

_

_

Propiedades mecánicas

Mpa de la resistencia a la tensión (minuto)

Rinda MPa de la fuerza (el minuto)

Alargamiento %

Dureza Brinell (HB)

758

427

14

225

Nota:



1, en la composición química, los únicos valores representa máximos.

2, funcionamiento mecánico del valor de la dureza está solamente para la referencia





C86300

Las dimensiones están en pulgadas

De bronce de manganeso con los enchufes del grafito
Mangas de la pulgada

(Identificación x OD x L)

BUJES DEL GRAFITO

el 1/2 x 3/4 el x 1/2

BUJES DEL GRAFITO

el 1/2 x 3/4 x 3/4

BUJES DEL GRAFITO

el 1/2 x 3/4 el x 1/2

BUJES DEL GRAFITO

5/8 x 7/8 x 5/8

BUJES DEL GRAFITO

5/8 x 7/8 x 3/4

BUJES DEL GRAFITO

5/8 x 7/8 x 1

BUJES DEL GRAFITO

5/8 x 7/8 x 1-1/4

BUJES DEL GRAFITO

5/8 x 7/8 x 1-1/2

BUJES DEL GRAFITO

3/4 x 1-1/8 x 5/8

BUJES DEL GRAFITO

3/4 x 1-1/8 x 3/4

BUJES DEL GRAFITO

3/4 x 1-1/8 x 1

BUJES DEL GRAFITO

3/4 x 1-1/8 x 1-1/4

BUJES DEL GRAFITO

3/4 x 1-1/8 x 1-1/2

BUJES DEL GRAFITO

7/8 x 1-1/4 x 3/4

BUJES DEL GRAFITO

7/8 x 1-1/4 x 1

BUJES DEL GRAFITO

7/8 x 1-1/4 x 1-1/8

BUJES DEL GRAFITO

7/8 x 1-1/4 x 1-1/4

BUJES DEL GRAFITO

7/8 x 1-1/4 x 1-1/2

BUJES DEL GRAFITO

1 x 1-3/8 x 3/8

BUJES DEL GRAFITO

1 x 1-3/8 el x 1/2

BUJES DEL GRAFITO

1 x 1-3/8 x 5/8

BUJES DEL GRAFITO

1 x 1-3/8 x 3/4

BUJES DEL GRAFITO

1 x 1-3/8 x 1

BUJES DEL GRAFITO

1 x 1-3/8 x 1-1/4

BUJES DEL GRAFITO

1 x 1-3/8 x 1-1/2

BUJES DEL GRAFITO

1 x 1-3/8 x 1-3/4

BUJES DEL GRAFITO

1 x 1-3/8 x 2

BUJES DEL GRAFITO

1 x 1-1/2 x 3/4

BUJES DEL GRAFITO

1 x 1-1/2 x 1

BUJES DEL GRAFITO

1 x 1-1/2 x 1-1/2

BUJES DEL GRAFITO

1 x 1-1/2 x 2

BUJES DEL GRAFITO

1-1/8 x 1-1/2 x 1

BUJES DEL GRAFITO

1-1/4 x 1-5/8 x 1

BUJES DEL GRAFITO

1-1/4 x 1-5/8 x 1-1/4

BUJES DEL GRAFITO

1-1/4 x 1-5/8 x 1-1/2

BUJES DEL GRAFITO

1-1/4 x 1-5/8 x 1-3/4

BUJES DEL GRAFITO

1-1/4 x 1-5/8 x 2

BUJES DEL GRAFITO

1-1/2 x 2 x 1-1/4

BUJES DEL GRAFITO

1-1/2 x 2 x 1-1/2

BUJES DEL GRAFITO

1-1/2 x 2 x 1-3/4

BUJES DEL GRAFITO

1-1/2 x 2 x 2

BUJES DEL GRAFITO

1-3/4 x 2-1/4 x 1-1/4

BUJES DEL GRAFITO

1-3/4 x 2-1/4 x 1-1/2

BUJES DEL GRAFITO

1-3/4 x 2-1/4 x 1-3/4

BUJES DEL GRAFITO

1-3/4 x 2-1/4 x 2

BUJES DEL GRAFITO

1-3/4 x 2-1/4 x 2-1/2

BUJES DEL GRAFITO

1-3/4 x 2-1/4 x 4

BUJES DEL GRAFITO

2 x 2-1/2 x 1-1/4

BUJES DEL GRAFITO

2 x 2-1/2 x 1-1/2

BUJES DEL GRAFITO

2 x 2-1/2 x 2

BUJES DEL GRAFITO

2 x 2-1/2 x 2-1/2

BUJES DEL GRAFITO

2 x 2-1/2 x 3

BUJES DEL GRAFITO

2-1/2 x 3 x 3

BUJES DEL GRAFITO

3 x 3-1/2 x 4

BUJES DEL GRAFITO

3 x 3-5/8 x 3

BUJES DEL GRAFITO

3-1/2 x 4-1/8 x 2

BUJES DEL GRAFITO

3-1/2 x 4-1/8 x 3

BUJES DEL GRAFITO

3-1/2 x 4-1/8 x 4

BUJES DEL GRAFITO

4 x 4-3/4 x 2

BUJES DEL GRAFITO

4 x 4-3/4 x 3

BUJES DEL GRAFITO

4 x 4-3/4 x 4

BUJES DEL GRAFITO

5 x 6 x 3

BUJES DEL GRAFITO

5 x 6 x 4





El cojinete liso autolubricador Graphited se debe empapar en lubricante antes del uso. El grafito absorbe el lubricante, que entonces se transfiere al eje cuando es calentado por el movimiento del eje. Esta acción proporciona el aceite necesario para lubricar pero no en la suficiente cantidad para causar salida en los extremos que llevan. El aceite es reabsorbado por el grafito cuando el movimiento cesa.





El enchufe graphiting es logrado perforando una configuración remada, escalonada del agujero a través de la pared que lleva y presionando el grafito en estos agujeros y hornada dura. El tamaño y el número de agujeros perforados y el número de filas es determinado por la longitud y el diámetro que llevan.

  • Mangas de la pulgada

  • Mangas métricas

  • Rebordes métricos

  • Lavadoras métricas

Cojinete liso autolubricador sólido con el parte movible del enchufe del grafito | Bujes de la manga del cobre del grafito



El grafito tapó los bujes de bronce es todos autolubricador y sin necesidad de mantenimiento. Estos bujes se trabajan a máquina fuera del bronce echado continuo y se tapan con los enchufes sólidos del lubricante. Un cojinete liso autolubricador y su superficie de ajuste se deben separar siempre por una película del lubricante. Muchos del grafito del uso de los componentes de VIIPLUS. Aquí es lo que usted necesita saber sobre él. El grafito es carbono ordinario en una forma altamente inusual, un cristal bidimensional. Piense en él como hoja uno-átomo-gruesa. Un pedazo de grafito es una pila de estas hojas. Un avance de lápiz de grafito siente aceitoso porque estas hojas uno-átomo-gruesas son muy resbaladizas.



  • Placas del desgaste

  • Tiras de desgaste

  • Bujes

  • Conjuntos corredizos

  • Componentes de la guía

Graphite Plugged self-lebricating bronze Bushings



El uno mismo que lubricaba el grafito tapó el buje de bronce de la manga
Cojinete liso autolubricador del grafito del enchufe



  • La pulgada clasificó los bujes

  • Bujes clasificados métricos

Datos técnicos



Grado 50# 50S1 50S2 50S3 650S5
Material CuZn25AI5Mn4Fe3 CuSn5Pb5Zn5 CuAI10Ni5Fe5 CuSn12 CuZn25AI5Mn4Fe3
Densidad 8 8,9 7,8 8,9 8
Dureza ≥210 ≥70 ≥150 ≥75 ≥235
Resistencia a la tensión ≥750 ≥250 ≥500 ≥270 ≥800
Fuerza de producción ≥450 ≥90 ≥260 ≥150 ≥450
Alargamiento ≥12 ≥13 ≥10 ≥5 ≥8
Extensión linear del coeficiente o 1.9×10-5/℃ 1.8×10-5/℃ 1.6×10-5/℃ 1.8×10-5/℃ 1.9×10-5/℃
Max.Temp. -40~+300℃ -40~+400℃ -40~+400℃ -40~+400℃ -40~+300℃
Carga de Max.dynamic 100 60 50 70 120
Max.speed (seco) 15 10 20 10 15
² *m/s (lubricación) de N/mm 200 60 60 80 200
Deformación de la compresión < 0=""> < 0=""> < 0=""> < 0="">

< 0="">



Usos



Cojinete liso autolubricador para el material de construcción, bujes del vínculo del auge para las palas de poder, vínculo de palanca y bujes de la guía para las máquinas del moldeo por inyección, equipo de la acería, horno Dragouts, equipo de sequía, asadores, dados de la prensa, plantas de fabricación, estructuras hidroeléctricas, tornos, alzando el equipo, el neumático, y la maquinaria del molino de papel y muchos otros usos industriales.

Material
De bronce de manganeso C86300


Los usos típicos C86300 incluyen los transportes resistentes despacio de la carga, engranajes, levas y el cilindro hidráulico parts.continuous echó el bronce de manganeso es una aleación de cobre de alta resistencia, no-calor-tratable prevista para el uso en los usos que requerían una buena combinación de características excepcionales del desgaste y la alta fuerza que llevaba para las cargas pesadas y las velocidades reducidas.



bujes de bronce ensanchados autolubricadores del cojinete liso en venta



Bujes de bronce del grafito de manganeso C86300

ELEMENTO

CONTENIDO (%)

Cobre, Cu

60.0-68.0

Ventaja, Pb

≤0.2

Lata, Sn

≤0.2

Cinc, Zn

22~28

Hierro, FE

2.0-4.0

Aluminio, Al

5.0-7.50

Manganeso, manganeso

2.5-5.0





Bujes de bronce del grafito de manganeso C86200

ELEMENTO

CONTENIDO (%)

Cobre, Cu

60.0-68.0

Ventaja, Pb

≤0.2

Lata, Sn

≤0.2

Cinc, Zn

22~28

Hierro, FE

2.0-4.0

Aluminio, Al

3.0-4.90

Manganeso, manganeso

2.5-5.0



Funcionamiento



El grafito tapado echó los bujes de bronce puede ser utilizado donde las cargas pesadas se deben apoyar en el punto bajo a las velocidades medias

El buje de bronce del molde del grafito del enchufe puede soportar las temperaturas altas hasta 570 F

La característica autolubricadora del cojinete liso permite que los transportes sean utilizados donde está difícil, costoso el engrase de ejecutar, y donde engrasa/aceite no puede ser utilizado. La lubricación excelente se alcanza incluso bajo altas cargas a las velocidades bajas.

el cojinete liso autolubricador con los lubricantes sólidos especialmente integrados reduce la fricción. Coeficiente de fricción: 0,04 a 0,2





buje   longitud
tamaño (milímetros)

  Identificación OD 8 10 12 15 16 19 20 25 30 35
  ¢d ¢D JDB JDB JDB JDB JDB JDB JDB JDB JDB JDB
8 8 0,028 12 0,018

081208

101408

081210

101410

081212

101412

81215     101420
10 0,013 0,007 101415
  10 0,028 14 0,018
  0,013 0,007
12 12 0,034 18 0,018 121808 121810 121812 121815 121816 121819 121820 121825 121830
0,016 0,007
13 13 0,034 19 0,021   131910 131912 131915     131920
0,016 0,006
14 14 0,034 20 0,021   142010 142012 142015     142020 142025 142030
0,016 0,006
15 15 0,034 21 0,021   152110 152112 152115 152116   152120 152125 152130
0,016 0,006
16 16 0,034 22 0,021   162210 162212 162215 162216 162219 162220 162225 162230 162235
0,016 0,006
17 17 0,034 23 0,021       172315
0,016 0,006
18 18 0,034 24 0,021     182412 182415 182416   182420 182425 182430
0,02 0,006
19 19 0,041 26 0,021       192615     192620
0,02 0,006
20 20 0,041 28 0,021   202810 202812 202815 202816 202819 202820 202825 202830 202835
0,02 0,006
20 0,041 30 0,021         203016   203020 203025 203030 203035
0,02 0,006
22 22 0,041 32 0,021     223212 223215     223220 223225
0,02 0,006
  25 0,041 33 0,025     253312 253315 253316   253320 253325 253330 253335
25 0,02 0,009
  25 0,041 35 0,025     253512 253515 253516   253520

253525

253530

253535



0,02

0,009

28

28

0,041

38

0,025













283820

283825

283830



0,02

0,009



30

0,041

38

0,025





303812

303815





303820

303825

303830

303835

30

0,02

0,009



30

0,041

40

0,025





304012

304015





304020

304025

304030

304035



0,02

0,009

31,5

31,5

0,05

40

0,025

















314030



0,025

0,009

32

32

0,05

42

0,025













324220



324230



0,025

0,009



35

0,05

44

0,025













354420

354425

354430

354435

35

0,025

0,009



35

0,05

45

0,025













354520

354525

354530

354435



0,025

0,009

38

38

0,05

48

0,025





















0,025

0,009

40

40

0,05

50

0,025







405015





405020

405025

405030

405035

0,025

0,009

40

0,05

55

0,03







405515









405530

405535

0,025

0,011

45

45

0,05

55

0,03

















455530

455535

0,025

0,011

45

0,05

56

0,03

















455630

455635

0,025

0,011

45

0,05

60

0,03

















456030

456035

0,025

0,011

50

50

0,05

60

0,03

















506030

506035

0,025

0,011

50

0,05

62

0,03













506220



506230

506235

0,025

0,011

50

0,05

65

0,03

















506530



0,025

0,011

55

55

0,06

70

0,03

















557030

557035

0,03

0,011



60

0,06

74

0,03

















607430

607435

60

0,03

0,011



60

0,06

75

0,03

















607530

607535



0,03

0,011

63

63

0,06

75

0,03





















0,03

0,011

65

65

0,06

80

0,03



















658035

0,03

0,011

70

70

0,06

85

0,035

















708530

708535

0,03

0,013

70

0,06

90

0,035





















0,03

0,013

75

75

0,06

90

0,035





















0,03

0,013

75

0,06

95

0,035





















0,03

0,013



80

0,06

96

0,035





















80

0,03

0,013



80

0,06

100

0,035























0,03

0,013

85

85

0,071

100

0,035





















0,036

0,013

90

90

0,071

110

0,035





















0,036

0,013

100

100

0,071

120

0,035





















0,036

0,013

110

110

0,071

130

0,035





















0,036

0,015

120

120

0,071

140

0,04





















0,036

0,015

125

125

0,063

145

0,04





















0,043

0,015

130

130

0,063

150

0,04





















0,043

0,015

140

140

0,063

160

0,04





















0,043

0,015

150

150

0,063

170

0,04





















0,043

0,015

160

160

0,063

180

0,04





















0,043

0,015

longitud





identificación

od









junta







¢d

¢D





40

50

60

70

80

90

100

120

130

140

150









JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB





(JDB)

























8

12

-











10

14

-1003

































12

18

-1203

























13

19

-1303































14

20

-1403



























15

21

-1503





162240





















16

22

-1603



























17

23

-1803



























18

24

-2005



























19

26

-2005





202840

202850



















20

28

-2005





203040





















20

30

-2505*



























22

32

-2505





253340

253350

253360

















25

33

-2505





253540

253550



















25

35

-3005*





283840





















28

38

-3005





303840

303850

303860

















30

38

-3005





304040

304050

304060

















30

40

-3505*





314040





















31,5

40

-3505





324240





















32

42

-3505





354440

354450

354460

















35

44

-3505





354440

354450

354460

















35

45

-3505





384840





















38

48

-4007*





405040

405050

405060

405070

405080













40

50

-4007





405540

405550

405560

















40

55

-4507





455540

455550

455560

















45

55

-4507





455640

455650

455660

















45

56

-4507





456040

456040

456050

456070

456080













45

60

-4507





506040

506040

506050

506070

506080













50

60

-5008





506240

506240

506250

506270















50

62

-5008





506540

506550

506560

506570

506580



5065100

5065120







50

65

-5008





557040

557050

557060

557070















55

70

-5508





607440

607450

607460

607470

607480













60

74

-6008





607540

607550

607560

607570

607580



6075100

6075120







60

75

-6008









637560

637570

637580













63

75

-6508*





658040

658050

658060

658070

658080













65

80

-6508





708540

708550

708560

708570

708080



7085100

7085120







70

85

-7010







709050

709060

709070

709080













70

90

-7010







759050

759060

759070

759080



7590100









75

90

-7510









759060

759070

759580



7590100









75

95

-7510





809640

809650

809660

809670

809680



8096100

8096120







80

96

-8010





8011040

8011050

8011060

8011070

8011080



80110100

80110120



80110140



80

100

-8010









8511060



8511080













85

100

-9010*







9011050

9011060



9011080

9011090

90110100

90100120







90

110

-9010







10012050

10012060

10012070

10012080

10012090

100120100

100120120



100120140



100

120

-10010







11013050



11013070

11013080



110130100

110130120







110

130

-12010*











12014070

12014080

12014090

120140100

120140120



120140140



120

140

-12010

















125145100

125145120







125

145

-













13015080



130150100



130145130





130

150

-

















140160100





140160140



140

160

-













15017080



150170100







150170150

150

170

-













16718080



167180100







160180150

160

180

-
